รายละเอียดสินค้า:
การชำระเงิน:
|
| แบบอย่าง: | HL-12BNC | ความกว้างของพืช: | 3800mm |
|---|---|---|---|
| มอเตอร์อินเวอร์เตอร์เดินได้: | 1.5kw | มอเตอร์ให้อาหารอัตโนมัติ: | ไฟฟ้ากระแสสลับ 3kw |
| แรงดันไฟฟ้า: | 380V / 50HZ | เส้นผ่านศูนย์กลางของใบเลื่อยวงเดือน: | Ø460mm |
| ความเร็วเลื่อยหลัก: | 4000 รอบ / นาที | ความเร็วขั้นสูง: | เร็ว 9 ม. / นาที |
| เน้น: | เครื่องตัดเลื่อย Cnc 3800mm,เครื่องตัดเลื่อย Cnc HL-12BNC,เครื่องตัดแผ่นอลูมิเนียม 3800mm |
||

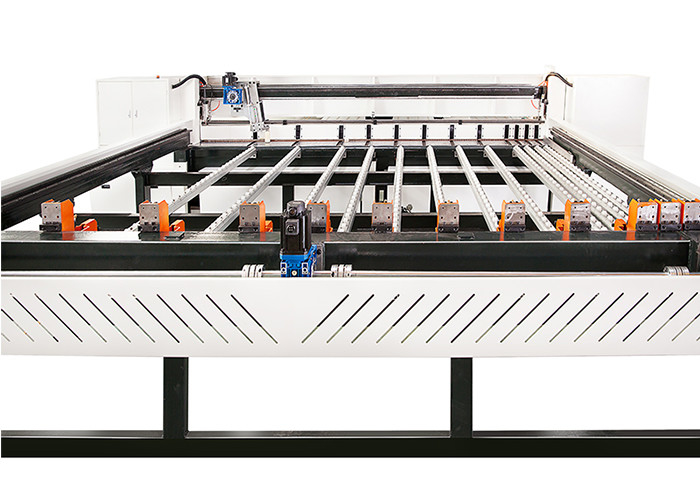

HL-12BNC เครื่องเลื่อยแผ่นอลูมิเนียมคอมพิวเตอร์ความยาวตัด 3800mm
คำอธิบาย
อุปกรณ์นี้เป็นเครื่องตัดอัตโนมัติเต็มรูปแบบที่สามารถตัดให้มีความยาวเท่าใดก็ได้
รุ่น: HL-12BNC คอมพิวเตอร์เครื่องเลื่อยแผ่นอลูมิเนียม
▲ HL เป็นตัวแทนของเครื่องเลื่อยแผ่นอะลูมิเนียมในไฮเนดา
▲ 12 แทนขนาดของเครื่องเลื่อยแผ่นอะลูมิเนียม 12 เลื่อย 3800 mm.
▲ BNC เป็นตัวแทนของเครื่องเลื่อยแผ่นอลูมิเนียมสำหรับรุ่นอัตโนมัติทั้งหมด
ข้อดีของผลิตภัณฑ์
1. ระบบอัตโนมัติระดับสูงเพียงป้อนขนาดเลื่อยเข้าสู่ระบบเพื่อให้การเลื่อยสมบูรณ์
2. ความแม่นยำในการเลื่อยสูงและความยาวและขนาดสามารถเข้าถึง± 0.1 มม.
3. พื้นผิวเลื่อยมีขนาดใหญ่ซึ่งสามารถตัดได้กว้าง 400 มม. และสูง 150 มม.
4. การเลื่อยคนงานหนึ่งคนสามารถใช้งานอุปกรณ์ได้มากกว่า 2 ชุดและสามารถตัดได้ตลอด 24 ชั่วโมงโดยไม่หยุดชะงัก
5. ติดตั้งเครื่องดูดฝุ่นที่มีควันน้อยและเศษอะลูมิเนียมที่สะอาด
ข้อกำหนดทางเทคนิคและพารามิเตอร์
| แบบอย่าง | HL-12BNC | |
| ความยาวตัด | 3800mm | |
| ความสามารถในการเลื่อย | ความกว้างของพืช | 3800mm |
| ความสูงตัดสูงสุด | 120mm | |
| ใบเลื่อยสูงสุดเปิดเผยความสูง | 125mm | |
| มอเตอร์เลื่อยหลัก | 15kw | |
| เปลื้องผ้า | เส้นผ่านศูนย์กลางของใบเลื่อยวงเดือน | Ø460mm |
| เส้นผ่านศูนย์กลางเพลาเลื่อยหลัก | Ø 38mm | |
| ความเร็วเลื่อยหลัก | 4000 รอบ / นาที | |
| เลื่อย | มอเตอร์อินเวอร์เตอร์เดินได้ | 1.5kw |
| ความเร็วขั้นสูง | เร็ว 9 ม. / นาที | |
| ความเร็วด้านหลัง | เร็ว 17 ม. / นาที | |
| มอเตอร์ให้อาหารอัตโนมัติ | ไฟฟ้ากระแสสลับ 3KW | |
| ความกดอากาศ | ≥5.0 กก. / ซม.2 | |
| ห้องทำงานจากพื้นสูง | 1130 มม. | |
| รูปร่างของเครื่องมือกล (ยาว × กว้าง × สูง) | 7100 × 7700 × 1980 | |
| แรงดันไฟฟ้า | 380V / 50Hz | |
ลักษณะทางกล
▲ หน้าจอการทำงานแบบสัมผัส:
1. สัมผัสหน้าจอการทำงานขนาด 10 นิ้ว
2. อีกทางหนึ่ง สามารถตั้งค่าโต๊ะทำงานได้หลายชุด ซึ่งสะดวกสำหรับการส่งมอบ
3. ฟังก์ชั่นป้อนข้อมูลคู่มือ
4. ฟังก์ชั่นตรวจจับความผิดพลาด
▲ ที่นั่งคลิปงาน:
1. รางเตียงสองด้านของแคลมป์ทำงานประกอบด้วยคานเหล็กเชื่อม เกียร์และตัวขับแพถูกชุบด้วยเฟืองและตัวขับฟันเฟืองขณะชุบรางฮาร์ดโครมและอีกด้านหนึ่ง และแม่เหล็ก ไม้บรรทัดถึงระดับที่แม่นยำในอัตราส่วนสองเท่าด้วยการลดลงและความแม่นยำของเซอร์โวมอเตอร์รายวัน 2 กิโลวัตต์และการวางตำแหน่งไดรฟ์ที่รวดเร็ว ความเร็วสูงสุดถึง 6 เมตรต่อนาที
▲ โครงสร้างลำแสงแรงดัน:
1. ใช้โครงสร้างลำแสงแรงดันแบบบูรณาการ แถบเกียร์และการจับคู่กระบอกสูบ ขับลำแสงกลิ้งอย่างสม่ำเสมอ และแรงดันจะกระจายอย่างสม่ำเสมอทั้งสองด้านของเส้นกึ่งกลางการตัด และติดตั้งแถบที่ด้านล่างของลำแสงแรงดันเพื่อหลีกเลี่ยง กด กด กดพื้นผิวของงานที่เสียหาย ให้คุณภาพการตัดที่แม่นยำ
▲ เห็น:
1. ใช้รางสไลด์เชิงเส้นขนานบนและล่าง ลดการประสานกันของการเคลื่อนที่ของเลื่อย เพิ่มความราบรื่นของการเคลื่อนไหวขนาดใหญ่ และลดการสั่นของการเคลื่อนไหวอย่างมีประสิทธิภาพเพื่อให้ได้ความแม่นยำของเส้นตัดที่ดีที่สุด
2. มอเตอร์เลื่อยหลัก 20HP (15 กิโลวัตต์) สกู๊ตเตอร์ขนาดยักษ์ใช้มอเตอร์ความถี่ตัวแปร 2HP (1.5 กิโลวัตต์) พร้อมตัวลดความเร็วและไดรฟ์ฟันเฟืองที่มีความแม่นยำ เลื่อยหลักพร้อมถังน้ำมัน ดังนั้นเลื่อยจึงมีประสิทธิภาพมากขึ้น หลีกเลี่ยงการขับโซ่แบบเดิมๆ รถบรรทุกเลื่อย บีบ ฯลฯ สร้างขึ้น
3. Sawing Cutting Positioning สามารถเริ่มการครอบตัดจากการตั้งค่าการแก้ไขความกว้างของโปรแกรม
4. ข้อต่อถังสี่เหลี่ยมถูกกำจัดภายใต้การเลื่อย และมีสองด้านของฟิล์มเพื่อปิดกัน ขยายไปยังส่วนท้ายของการตัด เพื่อให้แน่ใจว่าถังเก็บฝุ่นถึงผลรวมฝุ่นสูงสุด
5. จังหวะการเลื่อยตัดได้ถึง 6 เมตรต่อนาที และด้านหลังถึง 7 เมตรต่อนาที และความสูงของงานไม่ได้ถูกปรับโดยปุ่มบนแผง และสามารถเปลี่ยนความเร็วในการตัดได้ในขณะที่ตัดผู้ใช้สามารถปรับเปลี่ยนข้อกำหนดการตั้งค่าที่แตกต่างจากลักษณะของตนเองได้

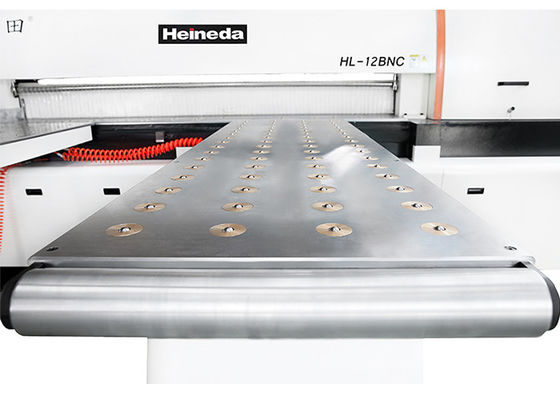

▲ ตารางหลัก:
แผ่นงานหลักยังเป็นตารางลอยทิ้งถังอากาศทองแดงบนแผงชุบโครเมียมคอลลอยด์เมื่อความทนทานเพิ่มขึ้น ประสิทธิภาพการทำงานของคนงานก็ดีขึ้นด้วย
▲ ข้ามกรงเล็บ:
1. จำนวนคลิปงานการกำหนดค่ามาตรฐาน: 12 คลิปสนับสนุน
2. กระดาษติดแต่ละอันติดตั้งกระบอกสูบด้วยวิธีคันโยก และเมื่อดึงวัตถุที่ใช้งานแล้ว ก็สามารถมั่นใจได้ว่าวัสดุงานจะยึดแผ่นได้
▲กันฝุ่น
ชิ้นส่วนกันฝุ่นแบบแบ่งส่วนใช้แผ่นพลาสติกใสที่สามารถยับยั้งการปล่อยฝุ่นได้อย่างมีประสิทธิภาพและสามารถป้องกันความปลอดภัยได้
▲ การกำหนดค่ากล่องควบคุมอิเล็กทรอนิกส์:
1. ชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดซื้อในไต้หวัน
2. เซอร์โวมอเตอร์และเซอร์โวไดรฟ์คือพานาโซนิคญี่ปุ่น
3. อินเวอร์เตอร์คือ Waritatten ภาษาอังกฤษของไต้หวัน
4. ชิ้นส่วนอิเล็กทรอนิกส์ไม่ต้องการระบบระบายความร้อนเลย สำหรับชิ้นส่วนอิเล็กทรอนิกส์ยอดนิยม สามารถซื้อทดแทนได้ในตลาดโดยไม่ต้องกังวลเรื่องฝุ่นผง ตราบใดที่มีการทำความสะอาดอย่างสม่ำเสมอ
▲ แหล่งจ่ายไฟ:
1. แหล่งจ่ายไฟเป็นแหล่งจ่ายไฟสามเฟสสำหรับอุตสาหกรรม โดยมีแรงดันไฟฟ้า 380V / 50Hz
▲ การจ่ายแรงดันอากาศ:
1.ใช้แรงดันลม 5 ~ 6 กก./ซม.
▲ เต็มไปด้วยฝุ่น:
1. ซัพพลายเออร์จัดหาระบบควบคู่มีดโกนและติดตั้งพร้อมกับเครื่องเลื่อยเพื่อให้แน่ใจว่าเศษ
2. ▲ อุปกรณ์มาตรฐาน:
1. ใบเลื่อยวงเดือน: ใบเลื่อยคาร์ไบด์ (แผ่นอลูมิเนียมพิเศษ)
2. คลิปงาน: 12.
3. วัตถุดิบลอยน้ำ: 1520 มม. x 500 มม. x 3
4. กล่องเครื่องมือประกอบด้วยเครื่องมือ 1 กลุ่ม
5. มอเตอร์เลื่อยหลักถูกจัดเรียงอยู่ในเครื่อง
อะไหล่
| หมายเลขซีเรียล | ชื่อ | สเปค | จำนวนชิ้น | บันทึก |
| 1 | ประแจหกเหลี่ยม (ด้านใน) | 1 ชุด | ||
| 2 | ไขควง (คำ + กากบาท) | 1 ชุด | ||
| 3 | เปิดประแจ | 17-19 19-22 | 2 | |
| 4 | ประแจเลื่อน | 250 มม. | 1 | |
| 5 | กราวด์สกรูและแผ่นรอง | 1 ชุด | ||
| 6 | ฟิวส์ | 10 | ||
| 7 | เนย | 1 | ||
| 8 | สายวัด | 5 นาที | 1 | |
| 9 | ปืนเนย | 100cc | 1 | |
| 10 | คู่มือการใช้งาน | 1 | ||
| 11 | ใบเลื่อย | 460 * 38 * 4.0 * 60T | 1 |
ครอบครองพื้น
HL-12BNC รายการการสูญเสียและวัสดุสิ้นเปลืองบางส่วนทางกลง่าย
| หมายเลขซีเรียล | ชื่อผลิตภัณฑ์ | ข้อมูลจำเพาะ / รุ่น | ต้นทาง | หน่วย | ปริมาณ | บันทึก | |||||
| 1 | หลายลิ่ม | PL1574 | การผลิตในประเทศ | เ | 1 | ||||||
| 2 | เบนนาร์ | IA-19 (ลูกเหล็กสแตนเลส) | การผลิตในประเทศ | เ | 192 | ||||||
| 3 | ใบเลื่อย | Ø460 * Ø38.0 * 4.0, 60 ฟัน | การผลิตในประเทศ | เ | 1 | ||||||
| 4 | กระบอกสูบหนีภัย | Du63 * 50 | นำเข้า | เ | 12 | ||||||
| 5 | ถังกันฝุ่น | SDA32 * 75 | นำเข้า | เ | 2 | ||||||
| 6 | กดฝากระโปรงหน้า | Du80 * 150 | นำเข้า | เ | 2 | ||||||
| 7 | กระบอกเสริมลอย | Jg63 * 10 | นำเข้า | เ | 24 | ||||||
| 8 | แบริ่งแกนหมุน | 6209zz | นำเข้า | เ | 3 | ||||||
| 9 | ให้อาหารลูกปืนล้อเดิน | 62/22 | นำเข้า | เ | 3 | ||||||
| 10 | ลูกปืนล้อคู่มือด้านฟีด | 6002 | นำเข้า | เ | 3 | ||||||
| 11 | น้ำมันไฮดรอลิก | 46 # น้ำมันไฮดรอลิกป้องกันการกัดงาน | การผลิตในประเทศ | หลี่ | 40 | ||||||
| 12 | น้ำหล่อเย็น | น้ำมันหล่อลื่นไมโคร | นำเข้า | แกลลอน | 1 | ||||||
HL-12BNC ส่วนที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ของรายการการสูญเสียและวัสดุสิ้นเปลืองที่ง่าย
| หมายเลขซีเรียล | ชื่อ | หน่วย | ปริมาณ | แบบอย่าง | ยี่ห้อ | ||||||||
| 1 | อินเวอร์เตอร์ | PCS | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | เครื่องตรวจจับความเคลื่อนไหว | PCS | 1 | CD33-250N (พี) -422 | Optex | ||||||||
| 3 | หม้อแปลงควบคุม | PCS | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | ผ้าลาย | ||||||||
| 4 | แหล่งจ่ายไฟสลับ | PCS | 1 | S-200-24 8.3A | หมิงเหว่ย | ||||||||
| 5 | แหล่งจ่ายไฟสลับ | PCS | 1 | NES-15-5 3A | หมิงเหว่ย | ||||||||
| 6 | ฟิวส์ | PCS | 1 | FUSE-6A | กล่องฟิวส์ | ||||||||
| 7 | ซ็อกเก็ตรีเลย์ระดับกลาง | PCS | 15 | RXZE1M2C | ชไนเดอร์ | ||||||||
| 8 | รีเลย์ระดับกลาง | PCS | 15 | RXM2CB2BD | ชไนเดอร์ | ||||||||
| 9 | รีเลย์โอเวอร์โหลดร้อน | PCS | 1 | LRD07C 1.6 ~ 2.5A | ชไนเดอร์ | ||||||||
| 10 | รีเลย์โอเวอร์โหลดร้อน | PCS | 1 | LRD12C 5.5 ~ 8A | ชไนเดอร์ | ||||||||
| 11 | คอนแทคแม่เหล็กไฟฟ้า | PCS | 1 | LC1D40M7C AC220V | ชไนเดอร์ | ||||||||
| 12 | คอนแทคแม่เหล็กไฟฟ้า | PCS | 1 | LC1D18M7C AC220V | ชไนเดอร์ | ||||||||
| 13 | คอนแทคแม่เหล็กไฟฟ้า | PCS | 2 | LC1D09M7C AV220V | ชไนเดอร์ | ||||||||
| 14 | เบรกเกอร์ไฟฟ้า | PCS | 1 | EZD100E3100N | ชไนเดอร์ | ||||||||
| 15 | พร็อกซิมิตีสวิตช์ | PCS | 12 | PM12-04N | Fotk | ||||||||
| 16 | ล็อคสวิตช์ไฟ | PCS | 1 | XB-BG21C | ชไนเดอร์ | ||||||||
| 17 | ไฟแสดงสถานะเพาเวอร์ | PCS | 1 | XB2 BVM1C AC220V | ชไนเดอร์ | ||||||||
| 18 | ปุ่มวิ่งพร้อมไฟ | PCS | 1 | XB2 BW33B1C (สีเขียว) DC24V | ชไนเดอร์ | ||||||||
| 19 | ปุ่มแบนสีเหลือง | PCS | 1 | XB2-BA51C (1NO) | ชไนเดอร์ | ||||||||
| 20 | ปุ่มฉุกเฉิน | PCS | 2 | XB2BS542C (1NC) | ชไนเดอร์ | ||||||||
| 21 | โพเทนชิโอมิเตอร์วัดความเร็วเลื่อย | PCS | 1 | เม็กซิกัน0 | เบิร์น | ||||||||
| 22 | สลายความมันวาว | PCS | 2 | SZL-803/150 | Axial | ||||||||
อุตสาหกรรมที่ใช้บังคับ:
ใช้ได้กับอุตสาหกรรมการประมวลผลลึกของโปรไฟล์อลูมิเนียม: เลื่อยรหัสมุมของโครงยึดโซลาร์เซลล์, เลื่อยรหัสมุมของประตูและหน้าต่างอลูมิเนียม, เลื่อยหม้อน้ำ, เลื่อยชิ้นส่วนอลูมิเนียมอุตสาหกรรมต่างๆ
เหมาะอย่างยิ่งสำหรับการตัดวัสดุ
การประมวลผลโปรไฟล์อลูมิเนียมต่างๆ, ท่ออลูมิเนียม, แท่งอลูมิเนียม, รหัสมุมประตูและหน้าต่าง, รหัสมุมเซลล์แสงอาทิตย์, การหล่ออลูมิเนียม, ชิ้นส่วนทองแดง, พีวีซีและวัสดุอื่น ๆ
คำถามที่พบบ่อย
ถาม: คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่ เรามีโรงงานของเราเอง และเราสัญญาว่าจะขายตรงในราคาที่แข่งขันได้ยินดีต้อนรับเข้าเยี่ยมชมโรงงานของเราได้ตลอดเวลา
ถาม: ฉันสามารถรับเครื่องตามความต้องการของฉันเองได้หรือไม่?
ตอบ: แน่นอน เรายอมรับ OEM และ ODM
ถาม: นี่เป็นครั้งแรกที่ฉันใช้เครื่องประเภทนี้ ใช้งานง่ายไหม
A: มีวิดีโอแนะนำวิธีใช้เครื่องและคู่มือภาษาอังกฤษส่งถึงคุณพร้อมเครื่องหากยังคงมีคำถามใด ๆ เราจะจัดเตรียมคำแนะนำแบบมืออาชีพให้คุณฟรีจนกว่าคุณจะสามารถใช้เครื่องได้ดี
หากคุณไม่พบเครื่องที่ต้องการ อย่าลังเลที่จะติดต่อเราเช่นกันเราจะพยายามอย่างเต็มที่เพื่อให้คำแนะนำที่ดีที่สุดแก่คุณ
