| ใบเลื่อยสูงสุดเปิดเผยความสูง: | 180mm | เซอร์โวฟิกซ์เตลเลอร์มอเตอร์: | 0.75KW |
|---|---|---|---|
| ความสูงของโต๊ะทำงาน: | 1130 มม. | เฮิรตซ์: | 50Hz |
| ความเร็วแกน: | สูงสุด: 3950 รอบต่อนาที | เส้นผ่านศูนย์กลางเพลาเลื่อยหลัก: | Ø 38mm |
| เน้น: | เครื่องเลื่อยแผ่นอลูมิเนียมควบคุม PLC,เครื่องเลื่อยแผ่นควบคุม PLC,เครื่องเลื่อยแผ่นอลูมิเนียมประสิทธิภาพสูง |
||
HL - 8B เครื่องเลื่อยแผ่นอลูมิเนียมกึ่งอัตโนมัติสำหรับแผ่นพลาสติก
คำอธิบาย

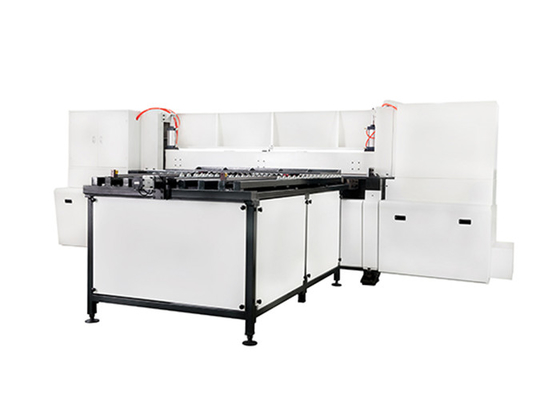

แบบ: HL-8B เครื่องตัดเลื่อยอลูมิเนียมกึ่งอัตโนมัติ
▲ HL เป็นตัวแทนของเครื่องเลื่อยแผ่นอะลูมิเนียมกึ่งอัตโนมัติของบริษัทไฮเนดะ
▲ 8 หมายถึงขนาดของเครื่องเลื่อยแผ่นอลูมิเนียม 8b สามารถเลื่อยได้ 2600 มม.
เครื่องมือนี้สามารถใช้กับเลื่อยแผ่นอลูมิเนียม แผ่นทองแดง แผ่นคอมโพสิต แผ่นพลาสติก
ข้อกำหนดทางเทคนิคและพารามิเตอร์
| แบบอย่าง | HL-8B | |
| ประสิทธิภาพ | ความกว้างของพืช | 2600mm |
| ความสูงตัดสูงสุด | 120mm | |
| ใบเลื่อยสูงสุดเปิดเผยความสูง | 180mm | |
| มอเตอร์เลื่อยหลัก | 15kw | |
| เปลื้องผ้า | เส้นผ่านศูนย์กลางของสตริป | Ø460mm |
| เส้นผ่านศูนย์กลางเพลาเลื่อยหลัก | Ø 38mm | |
| ความเร็วแกน | สูงสุด: 3950 รอบต่อนาที | |
| เลื่อย | มอเตอร์อินเวอร์เตอร์เดินได้ | 1.5kw |
| เครื่องชั่งอัตโนมัติ (อุปกรณ์เสริม) | เซอร์โวฟิกซ์เตลเลอร์มอเตอร์ | 0.75kw |
| ความยาวคงที่ | 1500mm | |
| ความกดอากาศ | ≥5.0 กก. / ซม.2 | |
| ความสูงของโต๊ะทำงาน | 1130 มม. | |
| รูปร่างของเครื่องมือกล (ยาว × กว้าง × สูง) | 5300mm × 5890mm × 1970mm | |
| แรงดันไฟฟ้า | 380V | |
| เฮิรตซ์ | 50Hz | |
| เครื่องหลัก | น้ำหนักเครื่อง | ประมาณ 7000kg |
ข้อกำหนดข้างต้นจะไม่ได้รับแจ้งหากมีการเปลี่ยนแปลงใด ๆ
หน่วยหลักและชื่อเครื่อง
ชื่อหน่วยหลักของเครื่องเลื่อยแผ่นอะลูมิเนียมกึ่งอัตโนมัติ HL-8B
ลักษณะทางกล
(1) เครื่องนี้ประกอบด้วยส่วนประกอบหลักดังต่อไปนี้
ก.ตัวเครื่องหลัก d.หน้าจอสัมผัส |แผงควบคุม
ข.ระบบจีบโดยรวม E. ระบบระบายความร้อน
C. อุปกรณ์ยึดอัตโนมัติ F. โต๊ะทำงานหลัก
G. สถานีลอยน้ำ
(2).โครงสร้างส่วนประกอบหลักและอื่นๆ
ก.ตัวเครื่องหลัก
ส่วนประกอบหลักของอุปกรณ์ประกอบด้วยสี่ส่วน: โครงหลัก กลไกการยก กลไกการเดินศีรษะ กลไกการหนีบใบเลื่อย
(I) เจ้าภาพ
โครงหลักใช้กระบวนการเชื่อมและบัดกรีหลังจากส่งคืน
(II) ยกได้
การยกศีรษะได้รับการออกแบบด้วยมัดขนานบนและล่าง และตัดหัวยกที่มั่นคงของระบบไฮดรอลิกเมื่อเลื่อยถูกตัด ความต้องการเลื่อยของจอแสดงผลที่มีความหนาต่างกันสามารถใช้เพื่อตอบสนองความต้องการเลื่อยที่มีความหนาต่างกันได้ในขณะที่ใช้เลื่อยวัสดุ ก็ยังมีทรัพยากรที่ช่วยเพิ่มอายุการใช้งานของใบเลื่อย
(III) กลไกหัวเครื่อง
มอเตอร์ลด flexoffall ที่ขับเคลื่อนด้วยกลไกการเคลื่อนที่ของศีรษะ ตัวขับแร็คเกียร์ และรวมรางสไลด์คู่ขนานบนและล่าง ลดความเฉื่อยของส่วนหัวของศีรษะ เพิ่มประสิทธิภาพการทำงานที่ราบรื่นของเบาะนั่งขนาดยักษ์ และลดการยิงได้อย่างมีประสิทธิภาพ ของการเคลื่อนไหว เข้าถึงความแม่นยำในการตัดตรงที่ดีที่สุดความเร็วสูงสุดของการเดินทางสามารถเข้าถึง 15 เมตรต่อนาทีและถอยสามารถเข้าถึง 18 เมตร / นาที
(IV) กลไกการหนีบใบเลื่อย
ใช้หน้าแปลนคู่ร่วมกับน็อต และขันน็อตให้แน่นเพื่อขันน็อต ล็อคใบเลื่อย ซึ่งสะดวกและรวดเร็ว
ข.ระบบจีบโดยรวม
ด้วยแรงดันของจักรยาน รูปแบบของฮูดอัดแบบรวม แรงดันอากาศจะถูกวางที่พื้นผิวด้านบนของแท่นกด และวางวัสดุแผ่นอลูมิเนียมไว้บนเคาน์เตอร์ เพื่อให้มั่นใจว่าแรงดันแบบซิงโครนัส
ในขณะที่แผ่นเล็กมีความแม่นยำมากขึ้นในขณะที่เลื่อยแผ่นเล็กบทบาทของการจีบโดยรวมนั้นดี และเสียงรบกวนก็ลดลง ซึ่งช่วยเพิ่มความปลอดภัยให้กับกระบวนการเลื่อยทั้งหมดได้อย่างมาก

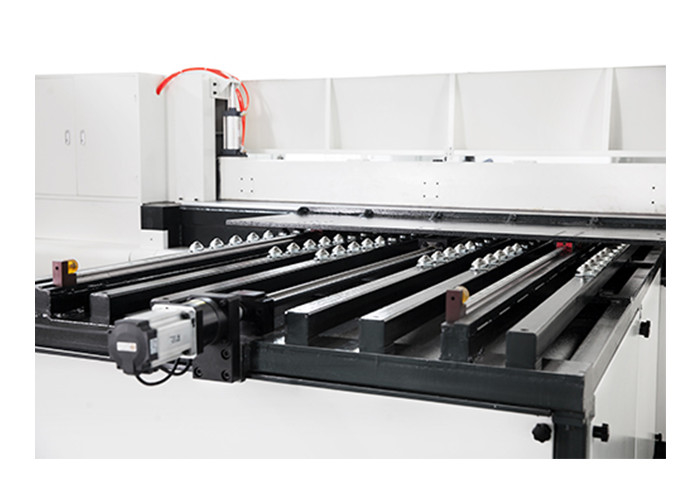

C. อุปกรณ์ยึดอัตโนมัติ
ใช้อุปกรณ์จับคู่อัตโนมัติ ติดตั้งเซอร์โวมอเตอร์ ซึ่งสะดวกสำหรับไม้บรรทัดหากใช้กระบวนการเลื่อยใบมีด ตราบใดที่สามารถปรับอุปกรณ์ยึดได้ ไม่จำเป็นต้องตัดมีดเพื่อตัดมีดผ่านตัวดำเนินการ และเพิ่มประสิทธิภาพการผลิต

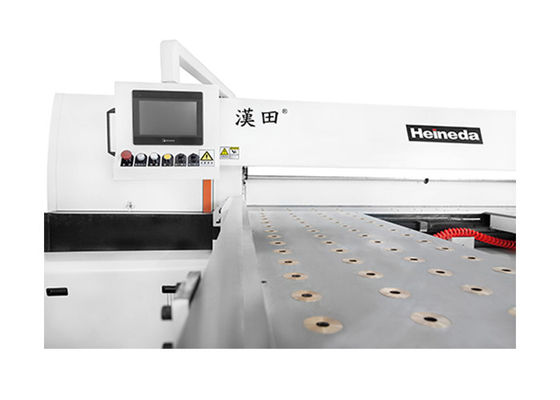

ง.หน้าจอสัมผัส |แผงควบคุม
ระบบไฟฟ้าใช้แผงควบคุมและการออกแบบหน้าจอสัมผัส ใช้งานง่าย ประสิทธิภาพสูงควบคุมปุ่มสวิตช์และปุ่มหยุดฉุกเฉินบนแผงควบคุมเพื่ออำนวยความสะดวกในการทำงานของผู้ปฏิบัติงานปุ่มควบคุมทั้งหมดใช้งานได้ง่ายในหน้าจอสัมผัส สามารถดำเนินการผ่านปุ่มฟังก์ชั่นในหน้าจอสัมผัส และเครื่องนี้ยังใช้การออกแบบเวิร์กสเตชัน เลือกเวิร์กสเตชันในหน้าจอสัมผัส ตราบใดที่คุณตั้งค่าการเลื่อยของแผ่นงานเป็นชุด และเลื่อยข้างแผ่นแล้วกดรันบนหน้าจอสัมผัสตำแหน่งของใบเลื่อยจะอยู่ในตำแหน่งความยาวของแผ่นเท่านั้น ซึ่งไม่เพียงแต่ลดรอบการเลื่อย แต่ยังช่วยปรับปรุงประสิทธิภาพการเลื่อยของแผ่นแบทช์อีกด้วย
อีระบบระบายความร้อน
ใช้น้ำมันตัดกลึงพืช ประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม บังคับน้ำมันโดยระบบทำความเย็น และละอองน้ำมันระบายความร้อน เอฟเฟกต์ความเย็น
ฉ.ตารางหลัก:
แผ่นงานหลักคือโต๊ะลอย และฟอยล์ทองแดงถูกกำจัดบนแผงการชุบโครเมียมคอลลอยด์เมื่อความทนทานเพิ่มขึ้น ประสิทธิภาพการทำงานของวัสดุแผ่นของคนงานก็ดีขึ้นด้วย
G. สถานีลอยน้ำ:
1. ขนาดโต๊ะทำงานลอยน้ำ: 1520 มม. (ยาว) X500 มม. (กว้าง) X2.
2. พื้นผิวของโต๊ะลอยตัวมีแผงชุบฮาร์ดโครม และมีการติดตั้งลูกปัดทองแดงอากาศ ความกลมที่แท้จริงเพียงพอ และไม่ง่ายที่จะรั่ว การลอยตัวที่ดีที่สุดคือตาบอดจากการบุกรุกของฝุ่น
รายการช้อปปิ้งหลัก
| หมายเลขซีเรียล | ชื่อ | ต้นทาง |
| 1 | เซอร์โวมอเตอร์ | ญี่ปุ่น พานาโซนิค |
| 3 | ตัวลดการเดินเลื่อย | การผลิตในประเทศ |
| 4 | เครื่องยนต์ | ตงหยวน |
| 5 | ส่วนประกอบไฟฟ้า | ชไนเดอร์ / ในประเทศ |
บรรจุภัณฑ์ การขนส่ง
1. บรรจุภัณฑ์ของอุปกรณ์ควรเป็นไปตามข้อกำหนดด้านการขนส่งทางไกล การจัดการและการจัดเก็บที่หลากหลายบรรจุภัณฑ์ควรแข็งแรง เชื่อถือได้ ป้องกันการกัดกร่อน ความชื้น ป้องกันการโจรกรรม
2. ง่ายต่อการสูญเสีย, กระจายพิเศษ, เครื่องมือระดับมืออาชีพ ฯลฯ ที่จะบรรจุเป็นรายบุคคลและระบุชื่อตัวละครและง่ายต่อการปิด
3. เนื่องจากการสูญหาย ชำรุด เชื้อรา สนิม ความชื้น และข้อบกพร่อง เช่น หีบห่อของผู้ขายและการขนส่ง ผู้ขายมีหน้าที่ซ่อมแซม เสริม หรือเปลี่ยนใหม่
4. ผู้ขายมีค่าขนส่งให้
