รายละเอียดสินค้า:
การชำระเงิน:
|
| แบบอย่าง: | HL - 6BNC | มอเตอร์เลื่อยหลัก: | 15KW |
|---|---|---|---|
| เส้นผ่านศูนย์กลางของใบเลื่อยวงเดือน: | Ø460mm | ความเร็วขั้นสูง: | เร็ว 9 ม. / นาที |
| มอเตอร์ให้อาหารอัตโนมัติ: | ไฟฟ้ากระแสสลับ 2KW | ความเร็วด้านหลัง: | เร็ว 17 ม. / นาที |
| ความกดอากาศ: | ≥5.0 กก. / cm2 | รูปร่างของเครื่องมือกล (ยาว × กว้าง × สูง): | 4700mm × 5890mm × 1970mm |
| เน้น: | เครื่องเลื่อยแผงอัตโนมัติ 1600mm,15kw เครื่องเลื่อยแผงอัตโนมัติ |
||
HL - 6BNC เครื่องเลื่อยแผ่นอลูมิเนียมอัตโนมัติสามารถตัดแผ่นทองแดง
คำอธิบาย
1. สรุปเครื่องมือกล
ชื่อเครื่อง: เครื่องเลื่อยแผ่นอลูมิเนียมอัตโนมัติ
รุ่น : HL-6BNC เครื่องเลื่อยแผ่นอลูมิเนียมอัตโนมัติ
▲ HL เป็นตัวแทนของเครื่องเลื่อยแผ่นอะลูมิเนียมในไฮเนดา
▲ 6 แทนขนาดของเครื่องเลื่อยอลูมิเนียม 6 เลื่อย 1600 mm.
▲ B หมายถึงหัวหน้าของรุ่นนี้
▲ NC หมายถึงหน่วยนี้เป็นแบบอัตโนมัติเต็มรูปแบบ
ส่วนเลื่อยของเครื่องใช้เป็นใบเลื่อยวงเดือนซึ่งมีประสิทธิภาพการเลื่อยสูง ความเร็วที่รวดเร็ว ประหยัดพลังงาน เลื่อย แคบ ฯลฯ เลื่อยหลักของแผ่นอลูมิเนียมในช่วงความหนาเหมาะอย่างยิ่งสำหรับอลูมิเนียมต่างๆ แผ่นเพลท และเลื่อยเอ็มบริโอแบบหล่อตัด.
อุปกรณ์นี้ยังเหมาะสำหรับการเลื่อยแผ่นทองแดง แผ่นคอมโพสิต แผ่นพลาสติก ฯลฯ.
(1) เครื่องนี้ประกอบด้วยส่วนประกอบหลักดังต่อไปนี้
ก.ตัวเครื่องหลักของอุปกรณ์ C. ระบบการจีบโดยรวม E. ระบบไฟฟ้า
ข.โต๊ะทำงาน ง.อุปกรณ์ให้อาหารอัตโนมัติ F. ระบบทำความเย็น
(2).โครงสร้างส่วนประกอบหลักและอื่นๆ
ก.ตัวเครื่องหลัก
ส่วนประกอบหลักของอุปกรณ์ประกอบด้วยสี่ส่วน: โครงหลัก กลไกการยก กลไกการเดินศีรษะ กลไกการหนีบใบเลื่อย
(I) เจ้าภาพ
โครงหลักใช้กระบวนการเชื่อมซึ่งบัดกรีหลังจากการหลอมและพื้นผิวหลักถูกกลึงเพื่อให้พื้นผิวเรียบ
(II) ยกได้
การยกศีรษะของศีรษะได้รับการออกแบบด้วยรางสไลด์คู่ขนาน และหัวยกของระบบไฮดรอลิกที่ราบรื่นเพื่อตอบสนองความต้องการเลื่อยที่มีความหนาต่างกัน
(III) กลไกหัวเครื่อง
มอเตอร์เฟล็กโซกราฟีที่ขับเคลื่อนด้วยกลไกการเคลื่อนที่ของศีรษะ ไดรฟ์แร็คเกียร์ และรวมการออกแบบรางสไลด์คู่ขนานซ้ายและขวา ลดความเฉื่อยในการเคลื่อนที่ของศีรษะได้อย่างมีประสิทธิภาพ ปรับปรุงความเรียบเนียนของการเคลื่อนไหวขนาดใหญ่ และลดการสั่นของกะได้อย่างมีประสิทธิภาพ ของการเคลื่อนไหว การตัดตรงที่แม่นยำที่สุดความเร็วสูงสุดของการเดินทางสามารถเข้าถึงได้ 9 ม. / นาที และการล่าถอยสามารถเข้าถึง 17 ม. / นาที
(IV) กลไกการหนีบใบเลื่อย
ใช้หน้าแปลนคู่ร่วมกับน็อต และขันน็อตให้แน่นเพื่อขันน็อต ล็อคใบเลื่อย ซึ่งสะดวกและรวดเร็ว

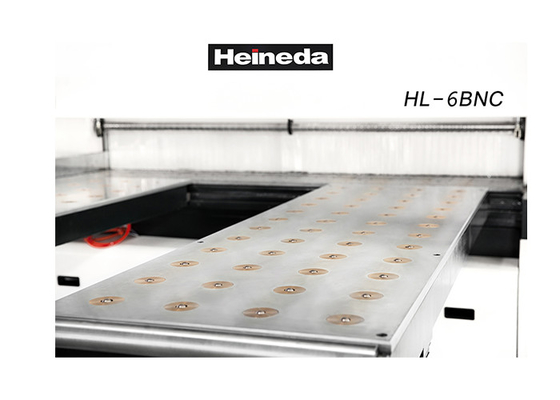

ข.ม้านั่งทำงาน
โต๊ะทำงานได้รับการออกแบบมาเพื่อให้เข้ากับเฟรมเวิร์กของโฮสต์ เพื่อให้ผู้ปฏิบัติงานย้ายแผ่นงานได้ง่ายขึ้น บันทึกแผ่นงาน
C. ระบบการย้ำโดยรวม
ด้วยแรงดันจักรยาน รูปแบบฝาครอบเพียโซอิเล็กทริกโดยรวมทำงาน แรงดันอากาศถูกวางบนแท่นกดด้านบน วัสดุแผ่นอลูมิเนียมวางอยู่บนโต๊ะ ในขณะเดียวกันก็รับประกันการจีบ มัดแผ่นเล็ก และนำแผ่นเล็กมา

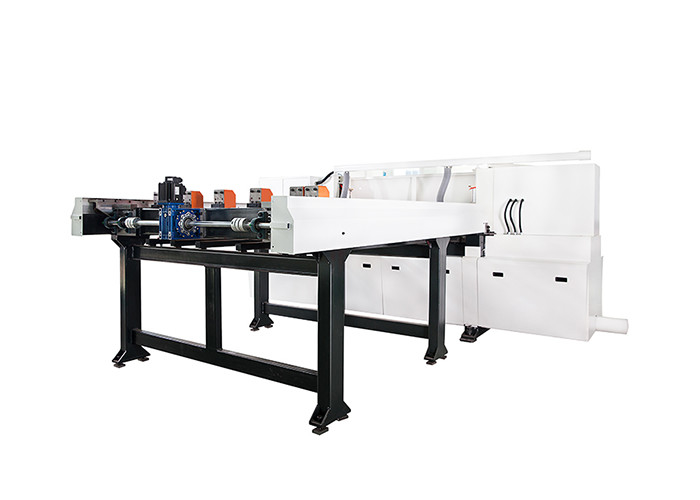

ง.เครื่องให้อาหารอัตโนมัติ
ใช้อุปกรณ์ให้อาหารอัตโนมัติและฟีดนั้นถูกต้องและสะดวกหากเห็นแผ่นงานจำนวนมาก ตราบใดที่ข้อมูลที่สอดคล้องกับอินพุตของหน้าจอสัมผัส ผู้ปฏิบัติงานไม่จำเป็นต้องตัดมีด
อีระบบไฟฟ้า
ระบบไฟฟ้าได้รับการออกแบบด้วยสวิตช์กล่องจ่ายไฟแบบสแตนด์อโลน และแหล่งจ่ายไฟเป็นแหล่งจ่ายไฟสามเฟสสำหรับอุตสาหกรรมทั่วไป และแรงดันไฟฟ้าคือ 380Vปุ่มอิสระบนกล่องไฟฟ้า เข้าใจง่ายเมื่อตัด คุณเพียงแค่วางวัสดุไว้บนเดสก์ท็อปและปุ่มเพื่อเริ่มสวิตช์ปุ่มหลังจากเปิดใช้งานสวิตช์ปุ่ม ฝาครอบกดจะถูกกดลง และมอเตอร์เลื่อยหลักจะขับเคลื่อนการหมุนด้วยความเร็วสูงของใบเลื่อย ใบเลื่อยจะขึ้นต้นน้ำโดยอัตโนมัติ และหลังจากตำแหน่งการเดินทาง หัวจะถูกตัดเป็นวัสดุเมื่อกระบวนการตัดวัสดุทั้งหมดสิ้นสุดลง มอเตอร์เลื่อยหลักจะหยุดทำงาน ใบเลื่อยจะเลื่อนลงไปที่ด้านล่างโดยอัตโนมัติ และหัวจะกลับไปที่จุดคงที่ที่กำหนดโดยเวิร์กสเตชันที่เกี่ยวข้องโดยอัตโนมัติ
ฉ.ระบบทำความเย็น
ใช้น้ำมันตัดกลึงพืช ประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม บังคับน้ำมันโดยระบบทำความเย็น และละอองน้ำมันระบายความร้อน เอฟเฟกต์ความเย็น
2. ข้อกำหนดและพารามิเตอร์ทางเทคนิคหลัก
ข้อกำหนดทางเทคนิคและพารามิเตอร์
| แบบอย่าง | HL-6BNC | |
| ความยาวตัด | 2600mm | |
| ความสามารถในการเลื่อย | ความกว้างของพืช | 1600mm |
| ความสูงตัดสูงสุด | 120mm | |
| ใบเลื่อยสูงสุดเปิดเผยความสูง | 125mm | |
| มอเตอร์เลื่อยหลัก | 15kw | |
รายการช้อปปิ้งหลัก
| หมายเลขซีเรียล | ชื่อ | ต้นทาง |
| 1 | เซอร์โวมอเตอร์ | ญี่ปุ่น พานาโซนิค |
| 2 | HMI | ซีเมนส์ |
| 3 | PLC | ออมรอน |
| 4 | ลด | นครรัฐไต้หวัน |
| 5 | เครื่องยนต์ | ต้าถง |
| 6 | ส่วนประกอบไฟฟ้า | ชไนเดอร์ |
ช่วงการจ่ายความถี่และการส่งข้อมูลเอกสาร
| เห็นโฮสต์ | 1 ชุด | |
| เครื่องกด | นิวเมติก | |
| ตัวป้อน | 1 ชุด | |
| กราวด์สกรูและแผ่นรอง | 1 ชุด | |
| อะไหล่สำรอง | ชุด (ดูกล่อง) | |
| การติดตั้งในสถานที่ | ต้องจัดหาอุปกรณ์ยกและเครื่องมือทั่วไป การติดตั้งคำแนะนำซัพพลายเออร์ ต้องช่วยเหลือ | |
| การดีบักในสถานที่ | คำแนะนำซัพพลายเออร์ | |
| อบรมนอกสถานที่ | ซัพพลายเออร์มีหน้าที่รับผิดชอบในการใช้งานอุปกรณ์ หลักการทางไฟฟ้า ฯลฯ การฝึกอบรมด้านเทคนิคการซ่อมบำรุงที่จำเป็น | |
| รับนอกสถานที่ | ทั้งสองฝ่ายมีความรับผิดชอบ | |
| ข้อมูลทางเทคนิค (จัดส่งพร้อมอุปกรณ์) | ใบรับรอง | 1 สำเนา |
| คู่มือการใช้งาน | 1 สำเนา | |
| รายการบรรจุภัณฑ์ | 1 สำเนา | |
คำถามที่พบบ่อย
ถาม: คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่ เรามีโรงงานของเราเอง และเราสัญญาว่าจะขายตรงในราคาที่แข่งขันได้ยินดีต้อนรับเข้าเยี่ยมชมโรงงานของเราได้ตลอดเวลา
ถาม: ฉันสามารถรับเครื่องตามความต้องการของฉันเองได้หรือไม่?
ตอบ: แน่นอน เรายอมรับ OEM และ ODM
ถาม: นี่เป็นครั้งแรกที่ฉันใช้เครื่องประเภทนี้ ใช้งานง่ายไหม
A: มีวิดีโอแนะนำวิธีใช้เครื่องและคู่มือภาษาอังกฤษส่งถึงคุณพร้อมเครื่องหากยังคงมีคำถามใด ๆ เราจะจัดเตรียมคำแนะนำแบบมืออาชีพให้คุณฟรีจนกว่าคุณจะสามารถใช้เครื่องได้ดี
หากคุณไม่พบเครื่องที่ต้องการ อย่าลังเลที่จะติดต่อเราเช่นกันเราจะพยายามอย่างเต็มที่เพื่อให้ข้อเสนอแนะที่ดีที่สุดแก่คุณ
