รายละเอียดสินค้า:
การชำระเงิน:
|
| ความชื้นสัมพัทธ์: | <67% | การจราจรทางอากาศ≧ 3 m3 / h: | ≥ 3 ลบ.ม. / ชม |
|---|---|---|---|
| ขึ้นทางลาดชัน: | ≤0.5 ° | ดัชนีเสียงรบกวน: | ≤ 85dB |
| ตัดความหนา mm: | ≤ 2 | ความขรุขระของผิวเลื่อย μm: | ≤ 50 |
| ย่อหน้าการทำงาน ความสูงของพื้น: | 770mm | เลื่อยวงเดือนชีวิต m2: | 50-150 |
| เน้น: | เครื่องเลื่อยสายพาน CNC HD-400NC,เครื่องเลื่อยสายพาน CNC แบบเสาคู่,เครื่องเลื่อยสายพาน CNC Double Column |
||

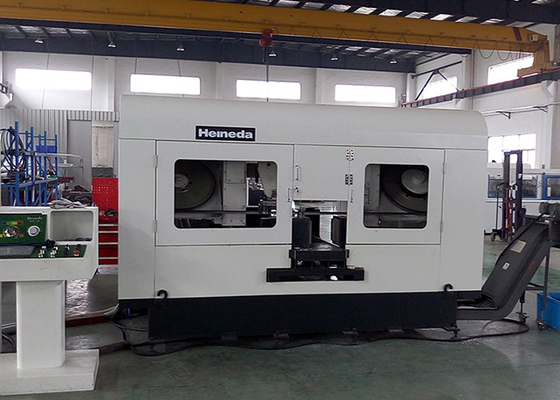

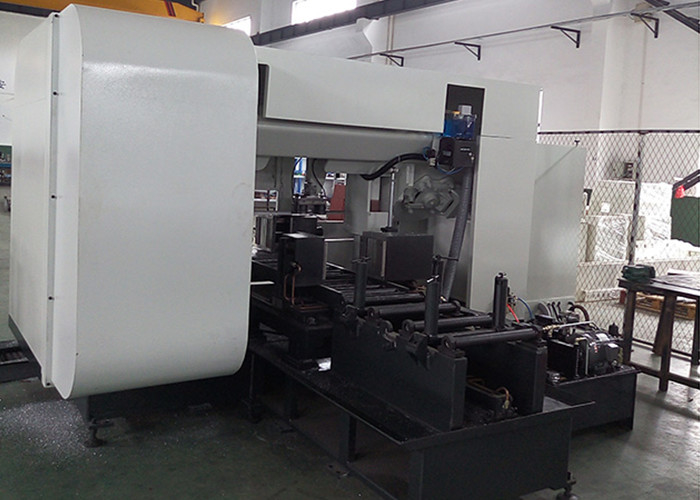

HD-400NC อลูมิเนียมอัลลอยด์บาร์กลมเครื่องเลื่อยแนวนอนความเร็วสูง
การป้องกันความปลอดภัย
การตรวจจับขีดจำกัดการเคลื่อนที่ของกระบอกสูบแรงดึงใช้สำหรับการแตกหักของสายพานลดความเร็วการแปลงความถี่ทันที ไฟฟ้าขัดข้อง เห็นรอกหยุดหมุน การเปิดและปิดฝาครอบ และฟังก์ชั่นแจ้งเตือนการแสดงผลผิดปกติของระบบ
ลักษณะการทำงานของเครื่องมือกล
1. เครื่องนี้สามารถมองเห็นแท่งอลูมิเนียมและแท่งอลูมิเนียมอัลลอยด์ต่างๆมีข้อดีคือความเร็วสูง ประสิทธิภาพสูง และความแม่นยำในการตัดชิ้นงานสูง
2. มีข้อดีที่ชัดเจน เช่น การใช้งานและการบำรุงรักษาที่สะดวก ประสิทธิภาพที่เชื่อถือได้ การประหยัดพลังงานและการประหยัดวัสดุ และใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตและบำรุงรักษาเครื่องจักร
3. โครงสร้างสองคอลัมน์เพื่อให้แน่ใจว่ามีความแม่นยำในการเลื่อยเลื่อยที่เสถียรและเชื่อถือได้
4. ขากรรไกรเป็นแบบไฮดรอลิคหนีบ ซึ่งสะดวกสำหรับหนีบวัสดุ เหมาะสำหรับตัดวัสดุแม่พิมพ์
5. กลไกการส่งผ่านของเครื่องเลื่อยสายพานมีความสมดุลและแก้ไขได้อย่างแม่นยำเพื่อลดการสั่นสะเทือนเพื่อให้แน่ใจว่าสายพานเลื่อยจะไม่หักและดึงฟันได้ง่าย
1.1 ชื่ออุปกรณ์
เครื่องเลื่อยวงเดือนแนวนอนความเร็วสูง HD-400NC
1.2 การใช้อุปกรณ์
ส่วนใหญ่ใช้สำหรับการตัดแท่งอลูมิเนียมและโลหะผสมอลูมิเนียม
1.3 ความหลากหลายของผลิตภัณฑ์เลื่อยและข้อกำหนด
● ประเภทโลหะผสม: อลูมิเนียมอัลลอยด์ซีรีส์ 1 ××× -7 ×××
1.4 คุณสมบัติหลักของเครื่องเลื่อย
การใช้วัสดุน้อยลง / ประสิทธิภาพการเลื่อยสูง / ต้นทุนการดำเนินงานต่ำ / การป้องกันความปลอดภัยเต็มรูปแบบ / ประหยัดพลังงานการคุ้มครองสิ่งแวดล้อม
1.5 ข้อกำหนดและการใช้พลังงานของสื่อพลังงาน
● สภาวะสื่อพลังงาน
กำลังไฟ: ไฟ AC สามเฟส
แรงดันไฟฟ้า: AC380V ± 10%
ความถี่: 50Hz ± 2%
● อากาศอัด: อากาศอัดอุตสาหกรรมทั่วไป
ความดันอากาศ: 0.4 MPa ~ 0.6 MPa (อุปกรณ์เองมีจุดเข้าใช้งานแหล่งอากาศมีตัวกรองควบคุมแรงดัน)
การจราจรทางอากาศ: ≥ 3 m3/ ชม
คุณภาพอากาศ: การกรองและการทำให้แห้ง
● ข้อกำหนดด้านสภาพแวดล้อมการทำงานของอุปกรณ์
อุณหภูมิแวดล้อมสูงสุด: 45 ° C
อุณหภูมิแวดล้อมขั้นต่ำ: -10 ° C
ความชื้นสัมพัทธ์: <67%
● พลังงานและปริมาณการใช้สื่อ (การใช้พลังงานและสื่อระหว่างการทำงานปกติของอุปกรณ์ดังแสดงในตารางที่ 2-1)
ตาราง 2-1 การใช้พลังงานและสื่อคำนวณโดยทฤษฎี
| หมายเลขซีเรียล | รายละเอียดโครงการ | หน่วย | การบริโภค | ใช้ | บันทึก |
| 1 | ไฟฟ้า | KWH | 40 | แหล่งจ่ายไฟ | ไฟฟ้ากระแสสลับ 380V 50Hz |
| 2 | อากาศอัด | M3 / ชม | 3 | เลื่อยด้วยการหล่อเย็นเชิงมุมและการสับอะลูมิเนียม | อากาศอัดโดยทั่วไป |
| 3 | น้ำมันหล่อเย็น | ML / H | 40 | เลื่อยเทปทำความเย็น | น้ำมันหล่อเย็น Accu-lube |
มาตรฐานการดำเนินการอุปกรณ์
เงื่อนไขทางเทคนิคทั่วไปของการตัดโลหะ GB / T 9061-2006
เงื่อนไขทางเทคนิคทั่วไปสำหรับการเชื่อมด้วยการตัดโลหะ JB / T 9873-1999
เตียงเลื่อยสายพานแนวนอนส่วนที่ 2 พารามิเตอร์ JBT4318.2-2002
เตียงเลื่อยสายพานแนวนอนส่วนที่ 3 การทดสอบความแม่นยำ JBT4318.3-2002
เตียงเลื่อยสายพานแนวนอนตอนที่ 4 เงื่อนไขทางเทคนิค JBT4318.4-2002
เงื่อนไขทางเทคนิคทั่วไปสำหรับระบบไฮดรอลิกตัดโลหะ JB / T10051-1999
เครื่องจักรอุตสาหกรรมและอุปกรณ์ไฟฟ้าส่วนแรกของเงื่อนไขทางเทคนิคทั่วไป GB / T 5226.1
การป้องกันความปลอดภัยของเครื่อง GB 16454
ระบบไฟฟ้า GB 5226.1
อุปกรณ์ ส่วนประกอบทั้งหมดและเครื่องมือต่าง ๆ ของเครื่องมือต่าง ๆ เป็นหน่วย (Si) ทั้งหมดส่วนประกอบหลักของอุปกรณ์ ได้แก่ อุปกรณ์เครื่องกล ไฟฟ้า และอิเล็กทรอนิกส์ มีการรับประกันความปลอดภัยที่เชื่อถือได้ เพื่อป้องกันความเสียหายจากข้อผิดพลาดหรืออุบัติเหตุจากอุบัติเหตุ
องค์ประกอบของอุปกรณ์และคำอธิบายลักษณะเฉพาะ
เงื่อนไขทางเทคนิคทั่วไปของการตัดโลหะ GB / T 9061-2006
เงื่อนไขทางเทคนิคทั่วไปสำหรับการเชื่อมด้วยการตัดโลหะ JB / T 9873-1999
เตียงเลื่อยสายพานแนวนอนส่วนที่ 2 พารามิเตอร์ JBT4318.2-2002
เตียงเลื่อยสายพานแนวนอนส่วนที่ 3 การทดสอบความแม่นยำ JBT4318.3-2002
เตียงเลื่อยสายพานแนวนอนตอนที่ 4 เงื่อนไขทางเทคนิค JBT4318.4-2002
เงื่อนไขทางเทคนิคทั่วไปสำหรับระบบไฮดรอลิกตัดโลหะ JB / T10051-1999
เครื่องจักรอุตสาหกรรมและอุปกรณ์ไฟฟ้าส่วนแรกของเงื่อนไขทางเทคนิคทั่วไป GB / T 5226.1
การป้องกันความปลอดภัยของเครื่อง GB 16454
ระบบไฟฟ้า GB 5226.1
อุปกรณ์ ส่วนประกอบทั้งหมดและเครื่องมือต่าง ๆ ของเครื่องมือต่าง ๆ เป็นหน่วย (Si) ทั้งหมดส่วนประกอบหลักของอุปกรณ์ ได้แก่ อุปกรณ์เครื่องกล ไฟฟ้า และอิเล็กทรอนิกส์ มีการรับประกันความปลอดภัยที่เชื่อถือได้ เพื่อป้องกันความเสียหายจากข้อผิดพลาดหรืออุบัติเหตุจากอุบัติเหตุ
องค์ประกอบของอุปกรณ์และคำอธิบายลักษณะเฉพาะ
โปรไฟล์องค์ประกอบอุปกรณ์:
อุปกรณ์ประกอบด้วยใบเลื่อยสายพาน ระบบไฮดรอลิก อุปกรณ์หล่อลื่นทำความเย็นด้วยเทปเลื่อย อุปกรณ์ลำเลียงเศษ แผ่นป้องกันความปลอดภัย ระบบควบคุมไฟฟ้าและระบบควบคุมอัตโนมัติ และอื่นๆ ในทำนองเดียวกัน
3.1 เครื่องเลื่อยเลื่อย
● ใบเลื่อยสายพานประกอบด้วยฐาน, ใบเลื่อย, ใบเลื่อย, ส่วนส่งกำลัง, ระบบป้อน, ส่วนเตียง, กลไกการดึงเทป, แขนและกลไกล้อเลื่อนซ้ายและขวา
● ส่วนฐานและส่วนเลื่อย: ใบมีดเชื่อมและเคลือบด้วยแผ่นเหล็กแล้วนำไปเผาไฟการพ่นทรายพื้นผิว, การตัดเฉือนที่แม่นยำ, การออกแบบโครงสร้างที่ดี, รูปลักษณ์ที่สวยงาม;
● ส่วนล้อเลื่อย: ทำจากแผ่นอะลูมิเนียมแข็งนำเข้า (7075-T61) เสร็จแล้ว และขอบล้อจะผ่านถุงยางวัลคาไนซ์สามารถลดเสียงรบกวนจากการทำงานล้อเลื่อยทำงานด้วยการแก้ไขสมดุลที่ราบรื่น หมุนอย่างราบรื่นและมีอายุการใช้งานยาวนาน
● ส่วนการส่ง: ขับเคลื่อนด้วยมอเตอร์แปรผันต้าถง โดยโครงสร้างรอกแบบซิงโครนัส กำลังส่งไปยังรอกที่ใช้งานอยู่ และสายพานเลื่อยทำงานด้วยความเร็วสูงประสิทธิภาพการส่งผ่านสูงและมีเสถียรภาพความเร็วคือ 500-2000m / นาที ช่วงความเร็วมีขนาดใหญ่ และสามารถปรับให้เข้ากับใบเลื่อยของโลหะผสมอลูมิเนียมเกรดต่างๆ
● ระบบป้อน: ระบบป้อนขับเคลื่อนด้วยแรงดันไฮดรอลิก และความเร็วป้อน 0-2 ม. / นาที การควบคุมความเร็วแบบไม่มีขั้นบันได
● เลื่อยขึ้น: ใช้คอลัมน์เอียงคู่และโครงสร้างสไลด์เชิงเส้นเป็นวงโคจรยก คำแนะนำแบบสองเกลียวที่ด้านไดรฟ์เทปเลื่อย และด้านที่รัดสายเลื่อยใช้ตัวนำเกลียวเดียวสไลด์เชิงเส้นคือ HGW45 / HGW35
● ส่วนเตียง: โต๊ะเตียงทำจาก HT300นอกจากการรองรับที่เพียงพอสำหรับเลื่อยวัสดุแล้ว ยังมีชุดแคลมป์ไฮดรอลิกสำหรับชุดตำแหน่งคงที่ ซึ่งกำหนดจังหวะการเลื่อยของวัสดุเพื่อให้แน่ใจว่าการเลื่อยมีความเสถียร
● กลไกการตึงของเลื่อย: กลไกการตึงของเลื่อยถูกขับเคลื่อนโดยการขับเคลื่อนด้วยไฮดรอลิก โดยใช้เกจวัดแรงดันเชื่อมต่อไฟฟ้าเพื่อแสดงค่าความตึงและมีการป้องกันแถบหัก
● อุปกรณ์นำทาง Sawband: ใช้กลุ่มคู่มือเลื่อยวงเดือนด้านซ้ายและขวาล้อนำทางแต่ละกลุ่มติดลูกกลิ้งนำทางแบบปรับได้ 4 ตัว วัสดุล้อทำจากเหล็กโครงสร้างโลหะผสม (15CrMo) การชุบผิวด้วยคาร์บูไรซ์ ความแข็ง 50-55 ชม. ทนต่อการสึกหรอได้ดี และส่วนแถบได้รับการเจียร ความแม่นยำของไกด์ นอกจากนี้ยังมีวงแหวนเหล็กทังสเตนในใบเลื่อยซึ่งสามารถรองรับเทปเลื่อยได้เพียงพอในระหว่างการเลื่อยและสามารถลดประสิทธิภาพของการสั่นสะเทือนของเทปเลื่อยคู่มือหมายถึงติดตั้งบนแขนคงที่และแขนเคลื่อนที่ออกแบบมาเพื่อปรับโครงสร้างกองทัพคงที่ได้รับการออกแบบเป็นส่วนประกอบติดตั้งบนตัวเลื่อนเพื่อให้ 2 คอลัมน์เชื่อมต่อกันใต้ฐานและแขนกองทัพคงที่ สร้างโครงสร้างเฟรมที่มั่นคงเพื่อให้รองรับเพียงพอเพื่อให้แน่ใจว่าเลื่อยลดลงบ่อยครั้งและสามารถลดการสั่นสะเทือนได้
● ระบบให้อาหารอัตโนมัติเต็มรูปแบบ: เครื่องเลื่อยแบบฟอร์มอัตโนมัติพร้อมเตียงป้อนอาหาร พร้อมแคลมป์ไฮดรอลิก 1 กลุ่มบนเตียงป้อนอาหาร หลังจากป้อน วัสดุหนีบแผ่น โดยกระบอกไฮดรอลิกขับแคลมป์ฟีดบนแทร็ก ฟังก์ชันฟีดและสามารถ ให้อาหารหลายครั้งข้อดีคือไม่สามารถควบคุมการตรึงอัตโนมัติทั้งหมดได้ ไม่จำเป็นต้องมีการแทรกแซงด้วยตนเองความแม่นยำบกพร่อง ± 1 มม.
3.2 ระบบไฮดรอลิก
● วัตถุที่ให้บริการ: สายพานเลื่อยตึง เลื่อยเข้า จับยึด กลไกการป้อนอัตโนมัติ
● คุณสมบัติหลัก:
สถานีสูบน้ำอิสระ ระบบควบคุมโซลินอยด์วาล์วจากส่วนกลาง
นอกจากการเชื่อมต่อท่อแล้ว ท่อเหล็กยังเชื่อมต่ออยู่ และการสูญเสียแรงดันจะลดลงอย่างมีประสิทธิภาพ
● พารามิเตอร์ทางเทคนิคหลัก:
ความดันระบบ7MPa
แรงดันใช้งาน 5-6MPa
น้ำมันไฮดรอลิกต้านการกัดงานปานกลาง ISO46
อุณหภูมิในการทำงาน 10 ° C -55 ° C
คูลลิ่งโหมดลมเย็น
เสียงรบกวน ≤80dB
3.3 อุปกรณ์หล่อลื่นหล่อเย็นเทปเลื่อย
● การนำอุปกรณ์ทำความเย็นแบบแอโรโซลิกส์ชนิดแก๊สมาใช้
● ส่วนใหญ่ประกอบด้วยถังน้ำมัน ปั๊มลม ตัวควบคุมพัลส์ หัวฉีด โซลินอยด์วาล์ว และอื่นๆ
● หลังจากที่อุปกรณ์ถูกขับเคลื่อนด้วยลมอัด หลังจากผสมอากาศและน้ำมันหล่อเย็นแล้ว ฉีดพ่นส่วนฟันเลื่อยของสายพานเลื่อย ทำให้พื้นผิวของพื้นผิวผลิตฟิล์มน้ำมัน กระจายความร้อนที่เกิดขึ้นระหว่างการตัดได้อย่างรวดเร็ว จึงมั่นใจได้ว่ามีประสิทธิภาพสูง และพื้นผิวที่มีความแม่นยำสูง
2 คุณสมบัติ: สเปรย์สม่ำเสมอ, ผลการระบายความร้อนที่ดี, ปรับปรุงประสิทธิภาพเลื่อย
ปรับปรุงอายุการใช้งานของใบเลื่อย
ปรับปรุงความเรียบของผิวเลื่อย
ลดการสึกหรอของระบบชิป
น้ำมันหล่อเย็นเป็นสารสกัดจากพืชปลอดสารพิษและไม่เป็นอันตราย
3.4 อุปกรณ์ลำเลียงเศษ
● ภายในเครื่องเลื่อยใช้ตัวเลื่อนเพื่อดึงอะลูมิเนียมและเลื่อนออกไปที่ลิฟต์
● พื้นที่เลื่อยใช้คำแนะนำและการป้องกันแผ่นโลหะ และนำเลื่อยที่สับเป็นอลูมิเนียม
3.5 การป้องกันความปลอดภัย
● การป้องกันแบบบูรณาการ ป้องกันเครื่องบดสับอลูมิเนียมและละอองน้ำมันกระเซ็นมลพิษ
● มีประตูบำรุงรักษาก่อนและหลังโล่ซึ่งสะดวกสำหรับการบำรุงรักษาประจำวันและเปลี่ยนสายพานเลื่อยสวิตช์จำกัดการติดตั้งประตูบำรุงรักษาทั้งหมด ประตูจะเปิดแหล่งจ่ายไฟเอาต์พุตของ PLC ทั้งหมดในเวลาเดียวกัน สัญญาณเตือนภัยจะแสดงบนหน้าจอสัมผัสและสอดคล้องกับสวิตช์ที่เกี่ยวข้อง
3.6 ระบบควบคุมไฟฟ้าและระบบอัตโนมัติ
● ตู้ควบคุมไฟฟ้าแบบตั้งพื้น โหลดอิสระ และปุ่มยืนยันการหยุดทันที
● ตู้ควบคุมกำลังไฟ AC: 380V / 50Hz สามเฟส 4 สาย DC: 24V
● การใช้ Programmable Controller (PLC) เพื่อดำเนินการควบคุมกระบวนการและอินเทอร์เฟซสำหรับมนุษย์ที่ตั้งโปรแกรมได้ (HMI) สำหรับการป้อนพารามิเตอร์กระบวนการผลิต อินเทอร์เฟซระหว่างมนุษย์และเครื่องจักรมีการตั้งค่าพารามิเตอร์ การแสดงข้อมูล การป้องกันรหัสผ่านข้อมูลที่สำคัญ การแจ้งเตือนข้อผิดพลาด การแสดงข้อผิดพลาด คุณลักษณะการวินิจฉัยปัญหา
● อุปกรณ์มีฟังก์ชันการควบคุมแบบแมนนวลและแบบอัตโนมัติ
● ปุ่มดิสก์การทำงานของอุปกรณ์ใช้ปุ่มชไนเดอร์ กันน้ำ กันฝุ่น ยกเว้นว่ามีคำแนะนำที่เป็นสัญลักษณ์และแสดงเป็นสี
● พอร์ตสื่อสารคอมพิวเตอร์สำรอง
● การออกแบบแยกส่วนพร้อมกล่องควบคุมไฟฟ้า (กันน้ำ)
7.5 สภาพแวดล้อมการทำงานของอุปกรณ์: ต้องใช้เครื่องมือกลเพื่อความมั่นคงในระยะยาวในสภาพแวดล้อมการทำงานต่อไปนี้
7.5.1 กำลังไฟ: AC380V ± 10%, 50Hz ± 1 Hz
7.5.2 อุณหภูมิแวดล้อม: 5 ~ 40 ° C
7.5.3 ความชื้นสัมพัทธ์: <85%
7.5.4 ความกดอากาศอัด: 0.5 ~ 0.8 MPa
7.6 ความปลอดภัยของอุปกรณ์
7.17.1 อุปกรณ์ควรมีระบบป้องกันการโอเวอร์โหลด อุปกรณ์ป้องกันส่วนบุคคล และปุ่มปิดเครื่องฉุกเฉิน
7.17.2 อุปกรณ์ควรมีให้ใช้งานได้นานกว่า 16 ชั่วโมงโดยไม่มีข้อผิดพลาด
การแสดงสินค้า
รายละเอียดบรรจุภัณฑ์
โฟมภายใน ฟิล์มพลาสติกนอก กล่องไม้เป็นตัวเลือก
| ปริมาณ(ชุด) | 1 - 1 | 2-5 | >5 |
| โดยประมาณเวลา (วัน) | 15 | 30 | อยู่ระหว่างการเจรจา |
