รายละเอียดสินค้า:
การชำระเงิน:
|
| แบบอย่าง: | VH600 | ข้อมูลจำเพาะของเลื่อยวงเดือน: | 34 กว้าง X 1.1 หนา X5560 ยาว (มม.) |
|---|---|---|---|
| กำลังเลื่อย: | ความสูงของคอ: 400 มม. ความลึกของคอ: 580 มม | มอเตอร์ไฮดรอลิก: | 0.75 กิโลวัตต์ (ไต้หวัน) |
| ข้อกำหนดด้านพลังงาน: | 380V X 3 เฟส X 50Hz | กล่องปฏิบัติการ: | ดีไซน์และด้านหน้าตัวเครื่อง ควบคุมด้วยปุ่มและปุ่มควบคุมความเร็ว |
| เน้น: | เครื่องเลื่อยสายพานแนวตั้งตัดเหล็ก 50Hz,เครื่องเลื่อยสายพานแนวตั้งตัดเหล็ก 580 มม.,เครื่องเลื่อยสายพานตัดโลหะ 50Hz |
||
ความลึกของคอตัดสูงสุดของเลื่อยสายพานแนวตั้ง VH600 คือ 580 มม.
ภาพรวมอุปกรณ์
รุ่น: VH600 High Speed Vertical Band Saw
▲ VH ย่อมาจาก Heineda Company เครื่องเลื่อยสายพานแนวตั้ง
▲ 600 หมายถึงกำลังการเลื่อยของเครื่องเลื่อย
ความสูงเลื่อยสูงสุด Φ400mm;
ความกว้างสูงสุดของเลื่อย 600 มม.
ความลึกของคอเลื่อยสูงสุดคือ 580 มม.
หากมีการเพิ่มแคลมป์ภายในขอบเขตของโต๊ะทำงาน สามารถทำการตัดในแนวทแยงได้

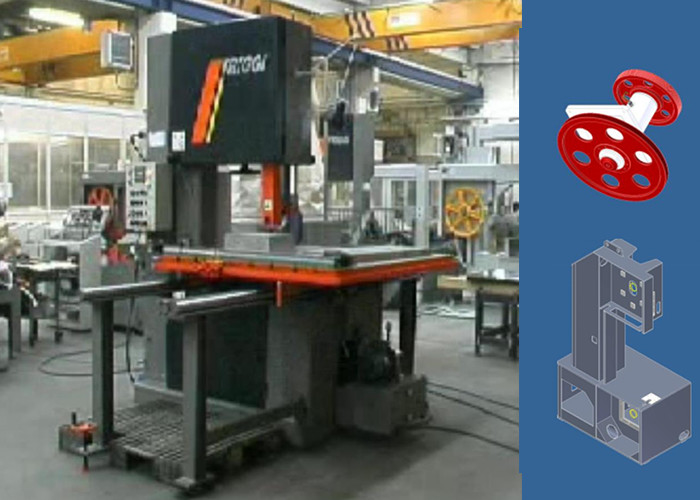

การเรนเดอร์อุปกรณ์
พารามิเตอร์ทางเทคนิคหลัก
| ชื่อโครงการ | เครื่องเลื่อยสายพานแนวตั้งความเร็วสูง VH600 |
| กำลังเลื่อย | ความสูงของคอ: 400 มม. ความลึกของคอ: 580 มม |
| ความเร็วสายพานเลื่อย | 500 ～ 2000m / นาที (การควบคุมความเร็วในการแปลงความถี่) |
| ข้อมูลจำเพาะของเลื่อยวงเดือน | 34 กว้าง X 1.1 หนา X5560 ยาว (มม.) |
| วิธีการปรับความตึงสายพาน | ไฮดรอลิกปรับความตึงอัตโนมัติ |
| คู่มือสายพานเลื่อย | ตัวหนีบลูกกลิ้งแบบปรับได้, รองรับเหล็กทังสเตนเลื่อยหลัง |
| เลื่อยลูกรอกข้อมูลจำเพาะ | เส้นผ่านศูนย์กลาง 630, 7075T651, ฮาร์ดอโนไดซ์ |
| เลื่อยคันธนูข้อมูลจำเพาะ | การเชื่อมกลุ่มแผ่นเหล็ก Q235, การบรรเทาความเครียด, การตัดเฉือนที่แม่นยำ, น้ำหนักประมาณ 2 ตัน |
|
มอเตอร์เลื่อยวงเดือน |
11KW TECO |
| มอเตอร์ไฮดรอลิก | 0.75 KW (ไต้หวัน) |
| วิธีระบายความร้อนด้วยสายพาน | ระบบระบายความร้อนด้วยละอองน้ำมันแบบกึ่งแห้ง |
| ความจุน้ำมันไฮดรอลิก | 50L (สถานีไฮดรอลิกอิสระ) |
| ข้อกำหนดด้านพลังงาน | 380V X 3 เฟส X 50Hz |
| กล่องกระจาย | กล่องกระจายอิสระ (IP55) ที่ด้านข้างเครื่อง |
| กล่องปฏิบัติการ | ดีไซน์และด้านหน้าตัวเครื่อง ควบคุมด้วยปุ่มและปุ่มควบคุมความเร็ว |
| เลื่อยแนวตั้ง |
≤0.5มม. |
| ความเรียบแม่นยำ |
≤0.5มม. |
องค์ประกอบและลักษณะของอุปกรณ์
เลื่อยสายพานส่วนใหญ่ประกอบด้วยโครงเลื่อย ฐาน ล้อเลื่อย ชิ้นส่วนเกียร์ กลุ่มสายพานเลื่อยสายพาน สายพานลำเลียงเสีย ระบบไฮดรอลิก และระบบควบคุมไฟฟ้า
คำอธิบายส่วนประกอบหลักของเครื่องเลื่อยสายพานแนวตั้ง VH600
เลื่อยสายพานส่วนใหญ่ประกอบด้วยโครงเลื่อย, ล้อเลื่อย, ชิ้นส่วนเกียร์, กลุ่มล้อนำสายพานเลื่อย, สายพานลำเลียงเสีย, ระบบไฮดรอลิก และระบบควบคุมไฟฟ้า
ส่วนล้อเลื่อยทำจากแผ่นอลูมิเนียมยืด 7075T6 ชุบแข็งหลังจากการประมวลผล จะได้รับการแก้ไขโดยเครื่องชั่งแบบไดนามิก โดยมีประสิทธิภาพที่ดี มีสมบัติเชิงกลสูง และสามารถทนต่อความเร็วสูงและโหลดแรงดึงสูงได้
ส่วนการส่งกำลังขับเคลื่อนด้วยมอเตอร์แปลงความถี่ TECO เพื่อขับเคลื่อนรอกที่ทำงานอยู่ให้หมุน ดังนั้นการขับสายพานเลื่อยให้ทำงานด้วยความเร็วสูงความเร็วของสายพานเลื่อยจะถูกปรับโดยตัวแปลงความถี่เพื่อควบคุมการหมุนรอบเอาท์พุตของมอเตอร์ และแสดงโดยมิเตอร์ดิจิตอล
แบริ่งชุดล้อสายพานเลื่อยและแบริ่งชิ้นส่วนสำคัญทั้งหมดทำจากผลิตภัณฑ์ NSK
สวิตช์เดินทางใช้เพื่อตรวจจับว่าความตึงเครียดผิดปกติหรือไม่ และเครื่องจะหยุดโดยอัตโนมัติหากความผิดปกตินั้นผิดปกติล้อแบบพาสซีฟใช้เบรกแม่เหล็กไฟฟ้าเมื่อมีสิ่งผิดปกติเกิดขึ้น แรงดันคงที่จะทำหน้าที่บนจานเบรกเพื่อควบคุมการหมุนของล้อเลื่อย
ชิ้นส่วนไฮดรอลิกใช้สถานีสูบน้ำอิสระและควบคุมโดยโซลินอยด์วาล์วจากส่วนกลางโซลินอยด์วาล์วทั้งหมดทำมาจากผลิตภัณฑ์ของไต้หวันยกเว้นชิ้นส่วนที่ต้องต่อกับสายยาง ทุกส่วนเชื่อมต่อกันด้วยท่อเหล็กเพื่อลดการสูญเสียแรงดันอย่างมีประสิทธิภาพ
กลไกการส่งกำลังของเครื่องเลื่อยมีความสมดุลและแก้ไขได้อย่างแม่นยำเพื่อลดการสั่นสะเทือนและทำให้สายพานเลื่อยไม่แตกหักง่าย
ส่วนนำทางของวงเลื่อยใช้ลูกกลิ้งหนีบ ชุดหนึ่งอยู่ด้านบนและอีกชุดหนึ่ง ลูกกลิ้งทำจากเหล็กโลหะผสม และเป็นกราวด์ที่มีความแม่นยำหลังการบำบัดด้วยไนไตรด์ที่พื้นผิว มีความแม่นยำสูงและทนต่อการสึกหรอได้ดี
ลูกกลิ้งขับเคลื่อนของสายพานลำเลียงของเสียได้รับการออกแบบด้วยเพลาแข็งเพื่อไม่ให้เกิดการแตกหักระหว่างการใช้งานตามปกติแบริ่งลูกกลิ้งใช้แบริ่งที่ปิดสนิทสองด้านเพื่อหลีกเลี่ยงการเข้าสู่ชิปอลูมิเนียมและปรับปรุงอายุการใช้งาน
ไฮเนด้า เซอร์วิส
สำหรับผลิตภัณฑ์ที่ผลิตโดยอุปกรณ์ตามสัญญา Hantian จะร่วมมือกับลูกค้าเพื่อระบุและทดสอบคุณภาพของอุปกรณ์ในช่วงระยะเวลาการยอมรับอุปกรณ์
การจัดตั้งคลังสินค้าอะไหล่
แนะนำบริการภายในโรงงาน
บริการไปกลับฟรีเป็นประจำ
โครงการแบบเบ็ดเสร็จ (กระบวนการ การจัดการ การบำรุงรักษา การฝึกอบรม การผลิต)
สร้างระบบบำรุงรักษาสามระดับ
บริการอัปเกรดซอฟต์แวร์ฟรี
ข้อเสนอแผนการก่อสร้างเบื้องต้น
ข้อกำหนดด้านไฟฟ้า ก๊าซ และไฮดรอลิกของอุปกรณ์โดยรวม
ชิ้นส่วนไฟฟ้า
ส่วนประกอบไฟฟ้ายี่ห้อ5
ส่วนประกอบควบคุมอิเล็กทรอนิกส์: Omron หรือ Schneider
ข้อกำหนดในการติดตั้งระบบไฟฟ้า
(1) อินเทอร์เฟซการสื่อสารสำรองสำหรับการเชื่อมต่อกับการควบคุมสายทั้งหมด
(2) เส้นที่ไม่คงที่ทั้งหมดต้องมีการออกแบบที่ยืดหยุ่น
(3) การเชื่อมต่อทางไฟฟ้าของชิ้นส่วนทางกลสำหรับการเปลี่ยนแปลงอย่างรวดเร็วควรเสียบได้
(4) ควรรวมสายไฟไว้ในรางเดินสายไฟ
(5) สายไฟควรได้รับการปกป้องอย่างเต็มที่เพื่อหลีกเลี่ยงความเสียหาย
(6) สตาร์ทเตอร์และสายไฟต้องต่อในรูปแบบของปลั๊ก
ความต้องการของระบบควบคุม
(1) อุปกรณ์ควรมีโหมดการทำงานแบบแมนนวลและโหมดการทำงานอัตโนมัติเป็นอย่างน้อย
(2) ชิ้นส่วนที่เคลื่อนไหวต้องได้รับการปกป้องจากกันและกันเพื่อหลีกเลี่ยงการชนกันของตัวอุปกรณ์เอง
(3) ความล้มเหลวของอุปกรณ์ควรแสดงเป็นคำพูด
(4) อุปกรณ์การทำงานต้องติดตั้งแผงการทำงาน
(5) ส่วนต่อประสานผู้ใช้จะแสดงเป็นข้อความ
(6) ต้องปรับโหมดการทำงานด้วยสวิตช์การทำงานที่สำคัญ
(7) รอบการทดสอบผลิตภัณฑ์หรือวัฏจักรอุปกรณ์สามารถปรับได้โดยโปรแกรมและยืนยันโดยผู้ดำเนินการอุปกรณ์
ข้อกำหนดเส้นทางอากาศ
ข้อกำหนดของแบรนด์สำหรับส่วนประกอบระบบลม
ส่วนประกอบถนน Yade ของไต้หวัน
ข้อกำหนดการติดตั้งระบบอากาศ
(1) การเชื่อมต่อระหว่างส่วนประกอบนิวเมติกของส่วนประกอบทางกลที่รับรู้การเปลี่ยนแปลงอย่างรวดเร็วจะต้องเสียบได้
(2) ควรวางท่อเป็นมัดในร่องท่อ
(3) ท่อส่งก๊าซควรได้รับการปกป้องอย่างเต็มที่เพื่อหลีกเลี่ยงความเสียหาย
(4) ไม่สามารถวางวาล์วอากาศในตู้ควบคุมและควรวางในตำแหน่งที่เข้าถึงได้ง่าย
(5) ไม่อนุญาตให้มีการรั่วไหลในทางเดินอากาศหลังการติดตั้ง
(6) แม้ว่าจะมีการจ่ายอากาศเพียง 4.5 บาร์ แต่ระบบนิวแมติกจะต้องทำงานทั้งหมด
ความดันระบบไฮดรอลิก
ข้อกำหนดในการติดตั้งระบบไฮดรอลิก
(1) ตัวเชื่อมต่อไฮดรอลิกของชิ้นส่วนเครื่องจักรกลที่รับรู้การเปลี่ยนแปลงอย่างรวดเร็วจำเป็นต้องติดตั้งตัวเชื่อมต่อที่รวดเร็วในระหว่างกระบวนการเปลี่ยนแม่พิมพ์ ท่อไฮดรอลิกจะต้องถูกลดแรงดัน
(2) ท่อไฮโดรลิกได้รับการออกแบบมาเพื่อไม่ให้เกิดการเสียดสีระหว่างทำกิจกรรมหากไม่สามารถหลีกเลี่ยงได้ ควรใช้มาตรการป้องกันที่เหมาะสมสำหรับท่อไฮโดรลิก
(3) ไม่อนุญาตให้ส่วนท่อระบบไฮดรอลิกรั่วไหล
(4) หลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับท่อไฮโดรลิก
(5) ไม่สามารถวางวาล์วไฮดรอลิกในตู้ควบคุมไฟฟ้าและควรวางในตำแหน่งที่เข้าถึงได้ง่าย
(6) สถานีไฮดรอลิกควรติดตั้งตัวบ่งชี้ระดับน้ำมัน ตัวกรอง ตัวบ่งชี้และมาตรวัดความดันตามหลักการไฮดรอลิกนอกจากนี้ จำเป็นต้องมีอุปกรณ์ปิดระบบที่ปิดระบบไฮดรอลิกระหว่างการปิดระบบเพื่อประหยัดทรัพยากรและฟังก์ชั่นปิดอัตโนมัติเมื่อระดับน้ำมันไม่เพียงพอ
(7) ให้ฟังก์ชั่นระบายความร้อนด้วยอุณหภูมิน้ำมัน
คำถามที่พบบ่อย
ถาม: คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่ เรามีโรงงานของเราเอง และเราสัญญาว่าจะขายตรงในราคาที่แข่งขันได้ยินดีต้อนรับเข้าเยี่ยมชมโรงงานของเราได้ตลอดเวลา
ถาม: ฉันสามารถรับเครื่องตามความต้องการของฉันเองได้หรือไม่?
ตอบ: แน่นอน เรายอมรับ OEM และ ODM
ถาม: นี่เป็นครั้งแรกที่ฉันใช้เครื่องประเภทนี้ ใช้งานง่ายไหม
A: มีวิดีโอแนะนำวิธีใช้เครื่องและคู่มือภาษาอังกฤษส่งถึงคุณพร้อมเครื่องหากยังคงมีคำถามใด ๆ เราจะจัดเตรียมคำแนะนำแบบมืออาชีพให้คุณฟรีจนกว่าคุณจะสามารถใช้เครื่องได้ดี
หากคุณไม่พบเครื่องที่ต้องการ อย่าลังเลที่จะติดต่อเราเช่นกันเราจะพยายามอย่างเต็มที่เพื่อให้คำแนะนำที่ดีที่สุดแก่คุณ
