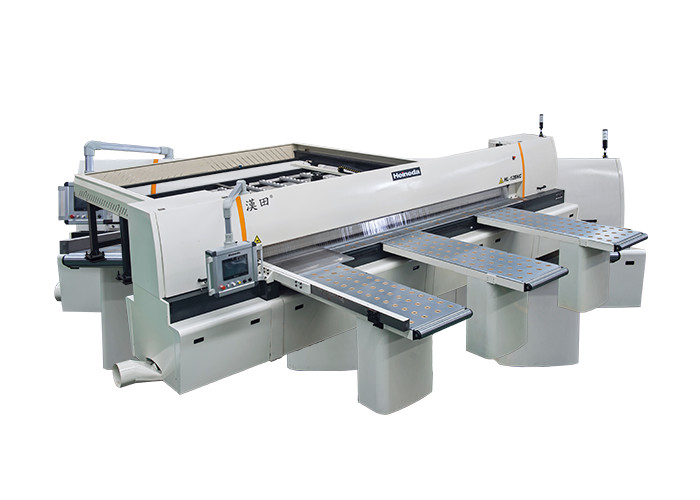

เครื่องตัดแผงซีเอ็นซีความกว้าง 3800 มม. สำหรับการเลื่อยแผ่นพลาสติก

เครื่องเลื่อยวงเดือน CNC แบบแม่นยำสำหรับเลื่อยแผ่นพลาสติกและบอร์ดอื่น ๆ

คำอธิบาย

โครงเครื่องอยู่ในโครงสร้างงานหนัก เพื่อให้อุปกรณ์มีการทำงานที่มั่นคง
ฐานเลื่อยอยู่ในโครงสร้างกันสะเทือนด้านข้างอุปกรณ์สไลด์ g ถูกจัดเรียงด้วยรางสไลด์แบบลูกกลิ้งแบบสองแถว

ในการเดินทางของฐานเลื่อย เฟืองเจียร แร็ค และเซอร์โวมอเตอร์ถูกจัดเรียงไว้เพื่อรับประกันความเข้ากันได้ของความเร็วในการเลื่อย

ฝาครอบวัสดุกดอยู่ในการออกแบบโดยรวมเพื่อไม่ให้วัสดุเลื่อนในการเลื่อย ท่อดูดสงวนไว้มีการจัดเรียงตัวเก็บฝุ่นพลังงานขนาดใหญ่

ยกเว้นลูกกลิ้ง fioating เนื้อหาอื่น ๆ ทั้งหมดบนแท่นทำงานทำจากแผ่นเหล็กชุบโครเมียมเพื่อหลีกเลี่ยงรอยขีดข่วนของวัสดุ

ความได้เปรียบ

1. เลื่อยวงเดือนประเภทนี้มีความปลอดภัยสูงและโดยทั่วไปทำงานในสภาพปิดสนิทมันสามารถหยุดและเตือนโดยอัตโนมัติเมื่อมีข้อผิดพลาด ซึ่งสามารถหลีกเลี่ยงการบาดเจ็บล้มตายและการสูญเสียอุปกรณ์ และในขณะเดียวกัน ประสิทธิภาพการประมวลผลสูงมาก
2. ความแม่นยำในการควบคุมสูง ความเร็วในการตัดเร็ว การทำงานส่วนกลางของเลื่อยวงเดือนอัตโนมัติเสร็จสมบูรณ์โดยอัตโนมัติ และพนักงานสามารถใช้งานได้หลังจากการฝึกอบรมระยะสั้น และควบคุมโดย PLC (ไม่มีโปรแกรม CNC หรือความรู้พิเศษอื่น ๆ ต้องระบุ).

แบบอย่าง

HL-12BNC คอมพิวเตอร์เครื่องเลื่อยแผ่นอลูมิเนียม

▲ HL เป็นตัวแทนของเครื่องเลื่อยแผ่นอะลูมิเนียมในไฮเนดา

▲ 12 แทนขนาดของเครื่องเลื่อยแผ่นอะลูมิเนียม 12 เลื่อย 3800 mm.

▲ BNC เป็นตัวแทนของเครื่องเลื่อยแผ่นอลูมิเนียมสำหรับรุ่นอัตโนมัติทั้งหมด

ข้อกำหนดทางเทคนิคและพารามิเตอร์

ลักษณะทางกล

▲ หน้าจอการทำงานแบบสัมผัส:

1. สัมผัสหน้าจอการทำงานขนาด 10 นิ้ว

2. อีกทางหนึ่ง สามารถตั้งค่าโต๊ะทำงานได้หลายชุด ซึ่งสะดวกสำหรับการส่งมอบ

3. ฟังก์ชั่นป้อนข้อมูลคู่มือ

4. ฟังก์ชั่นตรวจจับความผิดพลาด

▲ ที่นั่งคลิปงาน:

1. รางเตียงสองด้านของแคลมป์ทำงานประกอบด้วยคานเหล็กเชื่อม เกียร์และตัวขับแพถูกชุบด้วยเฟืองและตัวขับฟันเฟืองขณะชุบรางฮาร์ดโครมและอีกด้านหนึ่ง และแม่เหล็ก ไม้บรรทัดถึงระดับที่แม่นยำในอัตราส่วนสองเท่าด้วยการลดลงและความแม่นยำของเซอร์โวมอเตอร์รายวัน 2 กิโลวัตต์และการวางตำแหน่งไดรฟ์ที่รวดเร็ว ความเร็วสูงสุดถึง 6 เมตรต่อนาที

▲ โครงสร้างลำแสงแรงดัน:

1. ใช้โครงสร้างลำแสงแรงดันแบบบูรณาการ แถบเกียร์และการจับคู่กระบอกสูบ ขับลำแสงกลิ้งอย่างสม่ำเสมอ และแรงดันจะกระจายอย่างสม่ำเสมอทั้งสองด้านของเส้นกึ่งกลางการตัด และติดตั้งแถบที่ด้านล่างของลำแสงแรงดันเพื่อหลีกเลี่ยง กด กด กดพื้นผิวของงานที่เสียหาย ให้คุณภาพการตัดที่แม่นยำ

▲ เห็น:

1. ใช้รางสไลด์เชิงเส้นขนานบนและล่าง ลดการประสานกันของการเคลื่อนที่ของเลื่อย เพิ่มความราบรื่นของการเคลื่อนไหวขนาดใหญ่ และลดการสั่นของการเคลื่อนไหวอย่างมีประสิทธิภาพเพื่อให้ได้ความแม่นยำของเส้นตัดที่ดีที่สุด

2. มอเตอร์เลื่อยหลัก 20HP (15 กิโลวัตต์) สกู๊ตเตอร์ขนาดยักษ์ใช้มอเตอร์ความถี่ตัวแปร 2HP (1.5 กิโลวัตต์) พร้อมตัวลดความเร็วและไดรฟ์ฟันเฟืองที่มีความแม่นยำ เลื่อยหลักพร้อมถังน้ำมัน ดังนั้นเลื่อยจึงมีประสิทธิภาพมากขึ้น หลีกเลี่ยงการขับโซ่แบบเดิมๆ รถบรรทุกเลื่อย บีบ ฯลฯ สร้างขึ้น

3. Sawing Cutting Positioning สามารถเริ่มการครอบตัดจากการตั้งค่าการแก้ไขความกว้างของโปรแกรม

4. ข้อต่อถังสี่เหลี่ยมถูกกำจัดภายใต้การเลื่อย และมีสองด้านของฟิล์มเพื่อปิดกัน ขยายไปยังส่วนท้ายของการตัด เพื่อให้แน่ใจว่าถังเก็บฝุ่นถึงผลรวมฝุ่นสูงสุด

5. จังหวะการเลื่อยตัดได้ถึง 6 เมตรต่อนาที และด้านหลังถึง 7 เมตรต่อนาที และความสูงของงานไม่ได้ถูกปรับโดยปุ่มบนแผง และสามารถเปลี่ยนความเร็วในการตัดได้ในขณะที่ตัดผู้ใช้สามารถปรับเปลี่ยนข้อกำหนดการตั้งค่าที่แตกต่างจากลักษณะของตนเองได้

▲ ตารางหลัก:

แผ่นงานหลักยังเป็นตารางลอยทิ้งถังอากาศทองแดงบนแผงชุบโครเมียมคอลลอยด์เมื่อความทนทานเพิ่มขึ้น ประสิทธิภาพการทำงานของคนงานก็ดีขึ้นด้วย

▲ ข้ามกรงเล็บ:

1. จำนวนคลิปงานการกำหนดค่ามาตรฐาน: 12 คลิปสนับสนุน

2. กระดาษติดแต่ละอันติดตั้งกระบอกสูบด้วยวิธีคันโยก และเมื่อดึงวัตถุที่ใช้งานแล้ว ก็สามารถมั่นใจได้ว่าวัสดุงานจะยึดแผ่นได้

▲กันฝุ่น

ชิ้นส่วนกันฝุ่นแบบแบ่งส่วนใช้แผ่นพลาสติกใสที่สามารถยับยั้งการปล่อยฝุ่นได้อย่างมีประสิทธิภาพและสามารถป้องกันความปลอดภัยได้

▲ การกำหนดค่ากล่องควบคุมอิเล็กทรอนิกส์:

1. ชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดซื้อในไต้หวัน

2. เซอร์โวมอเตอร์และเซอร์โวไดรฟ์คือพานาโซนิคญี่ปุ่น

3. อินเวอร์เตอร์คือ Waritatten ภาษาอังกฤษของไต้หวัน

4. ชิ้นส่วนอิเล็กทรอนิกส์ไม่ต้องการระบบระบายความร้อนเลย สำหรับชิ้นส่วนอิเล็กทรอนิกส์ยอดนิยม สามารถซื้อทดแทนได้ในตลาดโดยไม่ต้องกังวลเรื่องฝุ่นผง ตราบใดที่มีการทำความสะอาดอย่างสม่ำเสมอ

▲ แหล่งจ่ายไฟ:

1. แหล่งจ่ายไฟเป็นแหล่งจ่ายไฟสามเฟสสำหรับอุตสาหกรรม โดยมีแรงดันไฟฟ้า 380V / 50Hz

▲ การจ่ายแรงดันอากาศ:

1.ใช้แรงดันลม 5 ~ 6 กก./ซม.

▲ เต็มไปด้วยฝุ่น:

1. ซัพพลายเออร์จัดหาระบบควบคู่มีดโกนและติดตั้งพร้อมกับเครื่องเลื่อยเพื่อให้แน่ใจว่าเศษ

2. ▲ อุปกรณ์มาตรฐาน:

1. ใบเลื่อยวงเดือน: ใบเลื่อยคาร์ไบด์ (แผ่นอลูมิเนียมพิเศษ)

2. คลิปงาน: 12.

3. วัตถุดิบลอยน้ำ: 1520 มม. x 500 มม. x 3

4. กล่องเครื่องมือประกอบด้วยเครื่องมือ 1 กลุ่ม

5. มอเตอร์เลื่อยหลักถูกจัดเรียงอยู่ในเครื่อง

ครอบครองพื้น
