เครื่องเลื่อยวงเดือน CNC ความแม่นยำสูงความยาวเลื่อย 4300 มม. สำหรับแผ่นคอมโพสิต

เครื่องเลื่อยวงเดือน CNC Precision สำหรับการเลื่อยแผ่นทองแดงคอมโพสิต

คำอธิบาย

แผงโต๊ะทำงานของอุปกรณ์เลื่อยใช้การออกแบบที่ได้รับการจดสิทธิบัตรและเทคโนโลยีการประมวลผลพิเศษซึ่งสามารถป้องกันผลิตภัณฑ์ตัดได้อย่างมีประสิทธิภาพและหลีกเลี่ยงการขีดข่วนพื้นผิวของวัสดุเมื่อป้อนไปข้างหน้าและข้างหลัง
วัสดุหางตัดของอุปกรณ์ถูกควบคุมที่ 80 มม. ที่สั้นที่สุดซึ่งควบคุมการสูญเสียวัสดุหางอย่างมาก
ใช้การเก็บฝุ่นและร่วมมือกับฝาครอบป้องกันที่ปิดสนิทเพื่อเก็บเศษอะลูมิเนียมได้ดีขึ้น ซึ่งสะดวกสำหรับการจัดการ 5S และลดเสียงเลื่อยได้อย่างมีประสิทธิภาพมากกว่า 20 เดซิเบลเป็นเครื่องเลื่อยโปรไฟล์อลูมิเนียมเสียงรบกวนต่ำ
ความแม่นยำของสปินเดิลอยู่ภายใน 0.005 มม. ความแม่นยำในการตัดชิ้นงานจะถูกควบคุมอย่างเสถียรภายใน ±0.1 มม. และใบเลื่อยที่บางเฉียบได้รับการดัดแปลงเพื่อประหยัดวัสดุ
คู่มือการเชิงเส้นลูกสี่เหลี่ยมที่นำเข้าใช้สำหรับป้อนและป้อนเพื่อให้มั่นใจในความเสถียรของการเลื่อย
มอเตอร์อุปกรณ์ได้รับการติดตั้งพร้อมกับอุปกรณ์ป้องกันความร้อนสูงเกินไปและโอเวอร์โหลด เพื่อป้องกันความเสียหายจากมอเตอร์โดยไม่ได้ตั้งใจ

เหมาะอย่างยิ่งสำหรับการตัดวัสดุ
การประมวลผลโปรไฟล์อลูมิเนียมต่างๆ, ท่ออลูมิเนียม, แท่งอลูมิเนียม, รหัสมุมประตูและหน้าต่าง, รหัสมุมเซลล์แสงอาทิตย์, การหล่ออลูมิเนียม, ชิ้นส่วนทองแดง, พีวีซีและวัสดุอื่น ๆ

• อินเทอร์เฟซการควบคุมของเครื่องเลื่อยวงเดือนอัตโนมัติใช้ระบบปฏิบัติการที่พัฒนาโดยเทคโนโลยี HMI บนพื้นฐานของ PLC ซึ่งมักจะติดตั้งหน้าจอสัมผัสและแผงควบคุมการทำงานการใช้อินเทอร์เฟซระหว่างคนกับเครื่องจักร ตราบใดที่ผู้ปฏิบัติงานป้อนพารามิเตอร์ เช่น ข้อกำหนดและขนาดของวัสดุ ปริมาณการประมวลผล ฯลฯ ระบบจะปรับพารามิเตอร์ที่ซับซ้อนโดยอัตโนมัติ เช่น ความเร็วของใบเลื่อย ปริมาณป้อนต่อฟัน (ความเร็วตัด) และพารามิเตอร์ที่ซับซ้อนอื่น ๆ ตามพารามิเตอร์อินพุตเพื่อให้ผู้ปฏิบัติงานมีวิธีการใช้งานที่เรียบง่าย
• เลื่อยวงเดือนประเภทนี้มีความปลอดภัยสูงและโดยทั่วไปทำงานในสภาพปิดสนิทมันสามารถหยุดและเตือนโดยอัตโนมัติเมื่อมีข้อผิดพลาด ซึ่งสามารถหลีกเลี่ยงการบาดเจ็บล้มตายและการสูญเสียอุปกรณ์ และในขณะเดียวกัน ประสิทธิภาพการประมวลผลสูงมาก
• โครงเครื่องอยู่ในโครงสร้างงานหนัก เพื่อให้อุปกรณ์มีการทำงานที่มั่นคง
• ฐานเลื่อยอยู่ในโครงสร้างกันสะเทือนด้านข้างอุปกรณ์สไลด์ g ถูกจัดเรียงด้วยรางสไลด์แบบลูกกลิ้งแบบสองแถว
• ในการเดินทางของฐานเลื่อย เฟืองเจียร แร็ค และเซอร์โวมอเตอร์ถูกจัดเรียงไว้เพื่อรับประกันความเข้ากันได้ของความเร็วในการเลื่อย
• ฝาครอบวัสดุกดอยู่ในการออกแบบโดยรวมเพื่อไม่ให้วัสดุเลื่อนในการเลื่อย ท่อดูดสงวนไว้มีการจัดเรียงตัวเก็บฝุ่นพลังงานขนาดใหญ่
• ยกเว้นลูกกลิ้ง fioating เนื้อหาอื่น ๆ ทั้งหมดบนแท่นทำงานทำจากแผ่นเหล็กชุบโครเมียมเพื่อหลีกเลี่ยงรอยขีดข่วนของวัสดุ
• ก้ามปูหนีบป้อนอาหารแบบแขวนมีลักษณะเป็นแรงดันอากาศในการขับและการหนีบ
• กลไกการป้อนอาหารอยู่ในโครงสร้างของเซอร์โวมอเตอร์ + เกียร์และแร็ค
• ฐานเลื่อยถูกยกระดับด้วยพลังไฮดรอลิกความสูงจากน้อยไปมากของใบเลื่อยถูกตั้งค่าตามความหนาของแผ่น

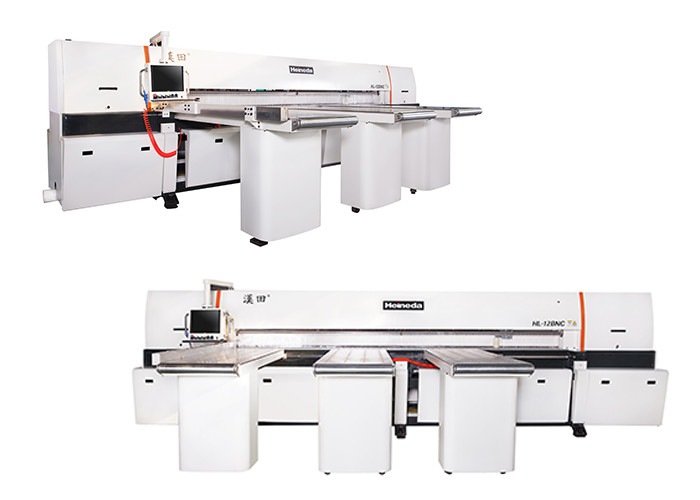

รุ่น: HL-12BNC คอมพิวเตอร์เครื่องเลื่อยแผ่นอลูมิเนียม

▲ HL เป็นตัวแทนของเครื่องเลื่อยแผ่นอะลูมิเนียมในไฮเนดา

▲ 12 แทนขนาดของเครื่องเลื่อยแผ่นอะลูมิเนียม 12 เลื่อย 3800 mm.

▲ BNC เป็นตัวแทนของเครื่องเลื่อยแผ่นอลูมิเนียมสำหรับรุ่นอัตโนมัติทั้งหมด

ข้อมูลบริษัท
Heineda เป็นที่รู้จักในฐานะซัพพลายเออร์แผนเครื่องเลื่อยที่แม่นยำ ได้พัฒนาจากอุปกรณ์แบบดั้งเดิม เครื่องจักรกึ่งควบคุมอัตโนมัติไปจนถึงเครื่องจักรควบคุมแบบดิจิตอลอัตโนมัติ และมีอุปกรณ์ที่ค้นคว้าและพัฒนาขึ้นเองมากกว่า 100 ประเภทในการผลิตเครื่องจักรเลื่อยที่แม่นยำของอะลูมิเนียม ผลิตภัณฑ์ของ Heineda ได้รับการยอมรับจากกลุ่มผู้ผลิตอุปกรณ์การบิน ทหาร และพลเรือนในตลาดจีนแผ่นดินใหญ่

ได้รับใบรับรองสิทธิบัตรจำนวนหนึ่ง

ข้อกำหนดทางเทคนิคและพารามิเตอร์

ลักษณะทางกล

▲ หน้าจอการทำงานแบบสัมผัส:

1. สัมผัสหน้าจอการทำงานขนาด 10 นิ้ว

2. อีกทางหนึ่ง สามารถตั้งค่าโต๊ะทำงานได้หลายชุด ซึ่งสะดวกสำหรับการส่งมอบ

3. ฟังก์ชั่นป้อนข้อมูลคู่มือ

4. ฟังก์ชั่นตรวจจับความผิดพลาด

▲ ที่นั่งคลิปงาน:

1. รางเตียงสองด้านของแคลมป์ทำงานประกอบด้วยคานเหล็กเชื่อม เกียร์และตัวขับแพถูกชุบด้วยเฟืองและตัวขับฟันเฟืองขณะชุบรางฮาร์ดโครมและอีกด้านหนึ่ง และแม่เหล็ก ไม้บรรทัดถึงระดับที่แม่นยำในอัตราส่วนสองเท่าด้วยการลดลงและความแม่นยำของเซอร์โวมอเตอร์รายวัน 2 กิโลวัตต์และการวางตำแหน่งไดรฟ์ที่รวดเร็ว ความเร็วสูงสุดถึง 6 เมตรต่อนาที

▲ โครงสร้างลำแสงแรงดัน:

1. ใช้โครงสร้างลำแสงแรงดันแบบบูรณาการ แถบเกียร์และการจับคู่กระบอกสูบ ขับลำแสงกลิ้งอย่างสม่ำเสมอ และแรงดันจะกระจายอย่างสม่ำเสมอทั้งสองด้านของเส้นกึ่งกลางการตัด และติดตั้งแถบที่ด้านล่างของลำแสงแรงดันเพื่อหลีกเลี่ยง กด กด กดพื้นผิวของงานที่เสียหาย ให้คุณภาพการตัดที่แม่นยำ

▲ เห็น:

1. ใช้รางสไลด์เชิงเส้นขนานบนและล่าง ลดการประสานกันของการเคลื่อนที่ของเลื่อย เพิ่มความราบรื่นของการเคลื่อนไหวขนาดใหญ่ และลดการสั่นของการเคลื่อนไหวอย่างมีประสิทธิภาพเพื่อให้ได้ความแม่นยำของเส้นตัดที่ดีที่สุด

2. มอเตอร์เลื่อยหลัก 20HP (15 กิโลวัตต์) สกู๊ตเตอร์ขนาดยักษ์ใช้มอเตอร์ความถี่ตัวแปร 2HP (1.5 กิโลวัตต์) พร้อมตัวลดความเร็วและไดรฟ์ฟันเฟืองที่มีความแม่นยำ เลื่อยหลักพร้อมถังน้ำมัน ดังนั้นเลื่อยจึงมีประสิทธิภาพมากขึ้น หลีกเลี่ยงการขับโซ่แบบเดิมๆ รถบรรทุกเลื่อย บีบ ฯลฯ สร้างขึ้น

3. Sawing Cutting Positioning สามารถเริ่มการครอบตัดจากการตั้งค่าการแก้ไขความกว้างของโปรแกรม

4. ข้อต่อถังสี่เหลี่ยมถูกกำจัดภายใต้การเลื่อย และมีสองด้านของฟิล์มเพื่อปิดกัน ขยายไปยังส่วนท้ายของการตัด เพื่อให้แน่ใจว่าถังเก็บฝุ่นถึงผลรวมฝุ่นสูงสุด

5. จังหวะการเลื่อยตัดได้ถึง 6 เมตรต่อนาที และด้านหลังถึง 7 เมตรต่อนาที และความสูงของงานไม่ได้ถูกปรับโดยปุ่มบนแผง และสามารถเปลี่ยนความเร็วในการตัดได้ในขณะที่ตัดผู้ใช้สามารถปรับเปลี่ยนข้อกำหนดการตั้งค่าที่แตกต่างจากลักษณะของตนเองได้

▲ ตารางหลัก:

แผ่นงานหลักยังเป็นตารางลอยทิ้งถังอากาศทองแดงบนแผงชุบโครเมียมคอลลอยด์เมื่อความทนทานเพิ่มขึ้น ประสิทธิภาพการทำงานของคนงานก็ดีขึ้นด้วย

▲ ข้ามกรงเล็บ:

1. จำนวนคลิปงานการกำหนดค่ามาตรฐาน: 12 คลิปสนับสนุน

2. กระดาษติดแต่ละอันติดตั้งกระบอกสูบด้วยวิธีคันโยก และเมื่อดึงวัตถุที่ใช้งานแล้ว ก็สามารถมั่นใจได้ว่าวัสดุงานจะยึดแผ่นได้

▲กันฝุ่น

ชิ้นส่วนกันฝุ่นแบบแบ่งส่วนใช้แผ่นพลาสติกใสที่สามารถยับยั้งการปล่อยฝุ่นได้อย่างมีประสิทธิภาพและสามารถป้องกันความปลอดภัยได้

▲ การกำหนดค่ากล่องควบคุมอิเล็กทรอนิกส์:

1. ชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดซื้อในไต้หวัน

2. เซอร์โวมอเตอร์และเซอร์โวไดรฟ์คือพานาโซนิคญี่ปุ่น

3. อินเวอร์เตอร์คือ Waritatten ภาษาอังกฤษของไต้หวัน

4. ชิ้นส่วนอิเล็กทรอนิกส์ไม่ต้องการระบบระบายความร้อนเลย สำหรับชิ้นส่วนอิเล็กทรอนิกส์ยอดนิยม สามารถซื้อทดแทนได้ในตลาดโดยไม่ต้องกังวลเรื่องฝุ่นผง ตราบใดที่มีการทำความสะอาดอย่างสม่ำเสมอ

▲ แหล่งจ่ายไฟ:

1. แหล่งจ่ายไฟเป็นแหล่งจ่ายไฟสามเฟสสำหรับอุตสาหกรรม โดยมีแรงดันไฟฟ้า 380V / 50Hz

▲ การจ่ายแรงดันอากาศ:

1.ใช้แรงดันลม 5 ~ 6 กก./ซม.

▲ เต็มไปด้วยฝุ่น:

1. ซัพพลายเออร์จัดหาระบบควบคู่มีดโกนและติดตั้งพร้อมกับเครื่องเลื่อยเพื่อให้แน่ใจว่าเศษ

2. ▲ อุปกรณ์มาตรฐาน:

1. ใบเลื่อยวงเดือน: ใบเลื่อยคาร์ไบด์ (แผ่นอลูมิเนียมพิเศษ)

2. คลิปงาน: 12.

3. วัตถุดิบลอยน้ำ: 1520 มม. x 500 มม. x 3

4. กล่องเครื่องมือประกอบด้วยเครื่องมือ 1 กลุ่ม

5. มอเตอร์เลื่อยหลักถูกจัดเรียงอยู่ในเครื่อง

ครอบครองพื้น

คุณสมบัติหลักของอุปกรณ์

•ฐานเลื่อยอยู่ในโครงสร้างกันสะเทือนด้านข้างอุปกรณ์นำทางถูกจัดเรียงด้วยรางเลื่อนตรงแบบลูกกลิ้งสองแถว
•ในการเดินทางของฐานรองเลื่อย เฟืองเจียร แร็ค และเซอร์โวมอเตอร์ถูกจัดเรียงไว้เพื่อรับประกันความเข้ากันได้ของความเร็วเลื่อย

ข้อดีของผลิตภัณฑ์

1. ระบบอัตโนมัติระดับสูงเพียงป้อนขนาดเลื่อยเข้าสู่ระบบเพื่อให้การเลื่อยสมบูรณ์

2. ความแม่นยำในการเลื่อยสูงและความยาวและขนาดสามารถเข้าถึง± 0.1 มม.

3. พื้นผิวเลื่อยมีขนาดใหญ่ซึ่งสามารถตัดได้กว้าง 400 มม. และสูง 150 มม.

4. การเลื่อยคนงานหนึ่งคนสามารถใช้งานอุปกรณ์ได้มากกว่า 2 ชุดและสามารถตัดได้ตลอด 24 ชั่วโมงโดยไม่หยุดชะงัก

คำถามที่พบบ่อย

ถาม: คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่ เรามีโรงงานของเราเอง และเราสัญญาว่าจะขายตรงในราคาที่แข่งขันได้ยินดีต้อนรับเข้าเยี่ยมชมโรงงานของเราได้ตลอดเวลา

ถาม: ฉันสามารถรับเครื่องตามความต้องการของฉันเองได้หรือไม่?
ตอบ: แน่นอน เรายอมรับ OEM และ ODM

ถาม: นี่เป็นครั้งแรกที่ฉันใช้เครื่องประเภทนี้ ใช้งานง่ายไหม
A: มีวิดีโอแนะนำวิธีใช้เครื่องและคู่มือภาษาอังกฤษส่งถึงคุณพร้อมเครื่องหากยังคงมีคำถามใด ๆ เราจะจัดเตรียมคำแนะนำแบบมืออาชีพให้คุณฟรีจนกว่าคุณจะสามารถใช้เครื่องได้ดี

หากคุณไม่พบเครื่องที่ต้องการ อย่าลังเลที่จะติดต่อเราเช่นกันเราจะพยายามอย่างเต็มที่เพื่อให้คำแนะนำที่ดีที่สุดแก่คุณ
