| โหมด: | VH500 | มอเตอร์ไฮดรอลิก: | 0.75 กิโลวัตต์ (ไต้หวัน) |
|---|---|---|---|
| เลื่อยวงเดือนมอเตอร์: | 11KW TECO | วิธีการปรับความตึงสายพาน: | ไฮดรอลิกปรับความตึงอัตโนมัติ |
| เลื่อยแนวตั้ง: | ≤0.5มม. | วิธีระบายความร้อนด้วยสายพาน: | ระบบระบายความร้อนด้วยละอองน้ำมันแบบกึ่งแห้ง |
| เน้น: | เครื่องเลื่อยสายพานแนวตั้ง CNC ขนาด 500 มม. เครื่องเลื่อยสายพานแนวตั้ง CNC 11KW เครื่องเลื่อยสายพานแนวตั้ง 11KW,CNC Vertical Band Saw 11KW,Vertical Band Saw Machine 11KW |
||

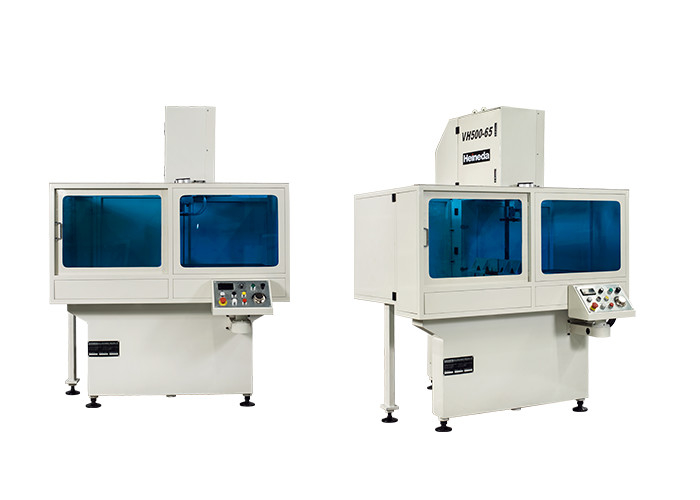

เครื่องเลื่อยสายพานแนวตั้งความเร็วสูง VH500 ความกว้างเลื่อย 500mm
ภาพรวมอุปกรณ์
รุ่น: VH500 High Speed Vertical Band Saw
▲ VH ย่อมาจาก Heineda Company เครื่องเลื่อยสายพานแนวตั้ง
▲ 500 แสดงถึงความสามารถในการเลื่อยของเครื่องเลื่อย
ความสูงเลื่อยสูงสุด Φ400mm;
ความกว้างสูงสุดของเลื่อย 500 มม.
ความลึกของคอเลื่อยสูงสุดคือ 580 มม.
หากมีการเพิ่มแคลมป์ภายในขอบเขตของโต๊ะทำงาน สามารถทำการตัดในแนวทแยงได้
Heineda ขึ้นอยู่กับศูนย์วิจัยและพัฒนาในเมือง Xinbei ประเทศไต้หวัน ให้ข้อมูลเชิงลึกเกี่ยวกับความต้องการของตลาดและเทคโนโลยีขั้นสูงได้ตลอดเวลา และปรับปรุงกระบวนการผลิตและเทคโนโลยีการใช้งานอย่างต่อเนื่องใช้แนวคิดองค์กรของ "นวัตกรรมที่ยั่งยืน ธุรกิจที่ยั่งยืน" และเป้าหมายของความพึงพอใจของลูกค้า 100% และส่งเสริมการพัฒนาอุตสาหกรรมการผลิตของจีน
ข้อดี 6 ข้อของการรับประกันความเสถียรของผลิตภัณฑ์
1. การออกแบบผลิตภัณฑ์
2. ทีม R&D
3. การผลิต
4. การทดสอบประสิทธิภาพ
5. การตรวจสอบโรงงานด้วยตนเอง
6. บริการหลังการขาย
พารามิเตอร์ทางเทคนิคหลัก
| ชื่อโครงการ | เครื่องเลื่อยสายพานแนวตั้งความเร็วสูง VH500 |
| กำลังเลื่อย | ความสูงของคอ: 400 มม. ความลึกของคอ: 580 มม |
| ความเร็วสายพานเลื่อย | 500 ～ 2000m / นาที (การควบคุมความเร็วในการแปลงความถี่) |
| ข้อมูลจำเพาะของเลื่อยวงเดือน | 34 กว้าง X 1.1 หนา X5560 ยาว (มม.) |
| วิธีการปรับความตึงสายพาน | ไฮดรอลิกปรับความตึงอัตโนมัติ |
| คู่มือสายพานเลื่อย | ตัวหนีบลูกกลิ้งแบบปรับได้, รองรับเหล็กทังสเตนเลื่อยหลัง |
| เลื่อยลูกรอกข้อมูลจำเพาะ | เส้นผ่านศูนย์กลาง 630, 7075T651, ฮาร์ดอโนไดซ์ |
| เลื่อยคันธนูข้อมูลจำเพาะ | การเชื่อมกลุ่มแผ่นเหล็ก Q235, การบรรเทาความเครียด, การตัดเฉือนที่แม่นยำ, น้ำหนักประมาณ 2 ตัน |
|
มอเตอร์เลื่อยวงเดือน |
11KW TECO |
| มอเตอร์ไฮดรอลิก | 0.75 กิโลวัตต์ (ไต้หวัน) |
| วิธีระบายความร้อนด้วยสายพาน | ระบบระบายความร้อนด้วยละอองน้ำมันแบบกึ่งแห้ง |
| ความจุน้ำมันไฮดรอลิก | 50L (สถานีไฮดรอลิกอิสระ) |
| ข้อกำหนดด้านพลังงาน | 380V X 3 เฟส X 50Hz |
| กล่องกระจาย | กล่องกระจายอิสระ (IP55) ที่ด้านข้างเครื่อง |
| กล่องปฏิบัติการ | ดีไซน์และด้านหน้าตัวเครื่อง ควบคุมด้วยปุ่มและปุ่มควบคุมความเร็ว |
| เลื่อยแนวตั้ง |
≤0.5มม. |
| ความเรียบแม่นยำ |
≤0.5มม. |
องค์ประกอบและลักษณะของอุปกรณ์
เลื่อยสายพานส่วนใหญ่ประกอบด้วยโครงเลื่อย ฐาน ล้อเลื่อย ชิ้นส่วนเกียร์ กลุ่มสายพานเลื่อยสายพาน สายพานลำเลียงเสีย ระบบไฮดรอลิก และระบบควบคุมไฟฟ้า
คำอธิบายส่วนประกอบหลักของเครื่องเลื่อยสายพานแนวตั้ง VH500
เลื่อยสายพานส่วนใหญ่ประกอบด้วยโครงเลื่อย, ล้อเลื่อย, ชิ้นส่วนเกียร์, กลุ่มล้อนำสายพานเลื่อย, สายพานลำเลียงเสีย, ระบบไฮดรอลิก และระบบควบคุมไฟฟ้า
ส่วนล้อเลื่อยทำจากแผ่นอลูมิเนียมยืด 7075T6 ชุบแข็งหลังจากการประมวลผล จะได้รับการแก้ไขด้วยเครื่องชั่งแบบไดนามิก โดยมีประสิทธิภาพที่ดี มีคุณสมบัติเชิงกลสูง และสามารถทนต่อความเร็วสูงและโหลดแรงดึงสูงได้
ส่วนการส่งกำลังขับเคลื่อนด้วยมอเตอร์แปลงความถี่ TECO เพื่อขับเคลื่อนรอกที่ทำงานอยู่ให้หมุน ดังนั้นการขับสายพานเลื่อยให้ทำงานด้วยความเร็วสูงความเร็วของสายพานเลื่อยจะถูกปรับโดยตัวแปลงความถี่เพื่อควบคุมการหมุนรอบเอาท์พุตของมอเตอร์ และแสดงโดยมิเตอร์ดิจิตอล
แบริ่งชุดล้อสายพานเลื่อยและแบริ่งชิ้นส่วนสำคัญทั้งหมดทำจากผลิตภัณฑ์ NSK
สวิตช์เดินทางใช้เพื่อตรวจจับว่าความตึงเครียดผิดปกติหรือไม่ และเครื่องจะหยุดโดยอัตโนมัติหากความผิดปกตินั้นผิดปกติล้อแบบพาสซีฟใช้เบรกแม่เหล็กไฟฟ้าเมื่อมีสิ่งผิดปกติเกิดขึ้น แรงดันคงที่จะทำหน้าที่บนจานเบรกเพื่อควบคุมการหมุนของล้อเลื่อย
ชิ้นส่วนไฮดรอลิกใช้สถานีสูบน้ำอิสระและควบคุมโดยโซลินอยด์วาล์วจากส่วนกลางโซลินอยด์วาล์วทั้งหมดทำมาจากผลิตภัณฑ์ของไต้หวันยกเว้นชิ้นส่วนที่ต้องต่อกับสายยาง ทุกส่วนเชื่อมต่อกันด้วยท่อเหล็กเพื่อลดการสูญเสียแรงดันอย่างมีประสิทธิภาพ
กลไกการส่งกำลังของเครื่องเลื่อยมีความสมดุลและแก้ไขได้อย่างแม่นยำเพื่อลดการสั่นสะเทือนและทำให้สายพานเลื่อยไม่แตกหักง่าย
ส่วนนำทางของใบเลื่อยใช้ลูกกลิ้งหนีบ ชุดหนึ่งอยู่ด้านบนและอีกชุดหนึ่ง ลูกกลิ้งทำจากเหล็กโลหะผสม และเป็นกราวด์ที่มีความแม่นยำหลังการบำบัดด้วยไนไตรดิ้งที่พื้นผิว มีความแม่นยำสูงและทนต่อการสึกหรอได้ดี
ลูกกลิ้งขับเคลื่อนของสายพานลำเลียงของเสียได้รับการออกแบบด้วยเพลาแข็งเพื่อไม่ให้เกิดการแตกหักระหว่างการใช้งานตามปกติแบริ่งลูกกลิ้งใช้แบริ่งที่ปิดสนิทสองด้านเพื่อหลีกเลี่ยงการเข้าสู่ชิปอลูมิเนียมและปรับปรุงอายุการใช้งาน
HeinedaService
สำหรับผลิตภัณฑ์ที่ผลิตโดยอุปกรณ์ตามสัญญา Hantian จะร่วมมือกับลูกค้าเพื่อระบุและทดสอบคุณภาพของอุปกรณ์ในช่วงระยะเวลาการยอมรับอุปกรณ์
การจัดตั้งคลังสินค้าอะไหล่
แนะนำบริการภายในโรงงาน
บริการไปกลับฟรีเป็นประจำ
โครงการแบบเบ็ดเสร็จ (กระบวนการ การจัดการ การบำรุงรักษา การฝึกอบรม การผลิต)
สร้างระบบบำรุงรักษาสามระดับ
บริการอัปเกรดซอฟต์แวร์ฟรี
ข้อเสนอแผนการก่อสร้างเบื้องต้น
ได้รับใบรับรองสิทธิบัตรจำนวนหนึ่ง
