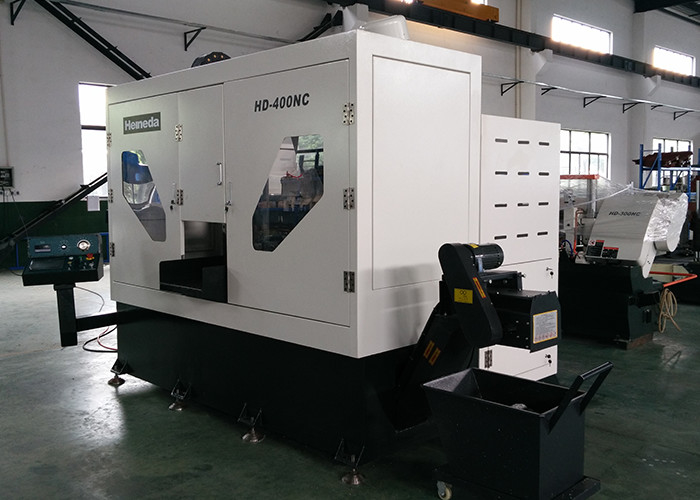

เครื่องเลื่อยสายพาน CNC ให้อาหารอัตโนมัติ 400mm

เครื่องเลื่อยสายพานแนวนอนความเร็วสูงพร้อมระบบป้อนอัตโนมัติ



รายละเอียดสินค้า

1. การใช้อุปกรณ์

ส่วนใหญ่ใช้สำหรับการตัดแท่งอลูมิเนียมและโลหะผสมอลูมิเนียม

2. เลื่อยผลิตภัณฑ์ที่หลากหลายและข้อกำหนด

● ประเภทโลหะผสม: อลูมิเนียมอัลลอยด์ซีรีส์ 1 ××× -7 ×××

3. คุณสมบัติหลักของหน่วยเลื่อย

การใช้วัสดุน้อยลง / ประสิทธิภาพการเลื่อยสูง / ต้นทุนการดำเนินงานต่ำ / การป้องกันความปลอดภัยเต็มรูปแบบ / ประหยัดพลังงานการคุ้มครองสิ่งแวดล้อม

4. ข้อกำหนดและการใช้พลังงานของสื่อพลังงาน

● สภาวะสื่อพลังงาน

กำลังไฟ: ไฟ AC สามเฟส

แรงดันไฟฟ้า: AC380V ± 10%

ความถี่: 50Hz ± 2%

● อากาศอัด: อากาศอัดอุตสาหกรรมทั่วไป

ความดันอากาศ: 0.4 MPa ~ 0.6 MPa (อุปกรณ์เองมีจุดเข้าใช้งานแหล่งอากาศมีตัวกรองควบคุมแรงดัน)

การจราจรทางอากาศ: ≥ 3 m³/ ชม

คุณภาพอากาศ: การกรองและการอบแห้ง

● ข้อกำหนดด้านสภาพแวดล้อมการทำงานของอุปกรณ์

อุณหภูมิแวดล้อมสูงสุด: 45 ° C

อุณหภูมิแวดล้อมขั้นต่ำ: -10 ° C

ความชื้นสัมพัทธ์: <67%

● พลังงานและปริมาณการใช้สื่อ (การใช้พลังงานและสื่อระหว่างการทำงานปกติของอุปกรณ์ดังแสดงในตารางที่ 2-1)

ตาราง 2-1 การใช้พลังงานและสื่อคำนวณโดยทฤษฎี

หมายเลขซีเรียล	รายละเอียดโครงการ	หน่วย	การบริโภค	ใช้	บันทึก
1	ไฟฟ้า	KWH	40	แหล่งจ่ายไฟ	ไฟฟ้ากระแสสลับ 380V 50Hz
2	อากาศอัด	M3 / ชม	3	เลื่อยด้วยการหล่อเย็นเชิงมุมและการสับอะลูมิเนียม	อากาศอัดโดยทั่วไป
3	น้ำมันหล่อเย็น	ML / H	40	เลื่อยเทปทำความเย็น	น้ำมันหล่อเย็น Accu-lube



พารามิเตอร์ทางเทคนิคหลักของอุปกรณ์



หมายเลขซีเรียล	ความสามารถในการเลื่อยสูงสุด	400 (มม.)
1	เส้นผ่านศูนย์กลางของ Sawlers	φ700 x 2 รอบ (มม.)
2	ความเร็วเลื่อย	500 ~ 2000 ม. / นาที (ความเร็วความถี่แปรผัน)
3	ความเร็วในการป้อนใบเลื่อย	100 ~ 2000 มม. / นาที (ปรับตามวัสดุเลื่อยและข้อกำหนด)
4	ขนาดเทปเลื่อย mm	7050L × 34W × 1.1t (เลื่อยโลหะผสมแข็ง)
5	ตัดความหนา mm	≤ 2
6	ขึ้นทางลาดชัน	≤0.5 °
7	ความแม่นยำในการตรึงความยาว mm	± 1
8	เลื่อยไม่แบน mm	<± 0.5
9	เลื่อยวงเดือนชีวิต m2	50-150
10	ความขรุขระของผิวเลื่อย μm	≤ 50
11	อัตราการตัด cm2/ นาที	500 ~ 1500 (หน่วยประสิทธิภาพการตัด ตัดพื้นที่หน้าตัดภายในหน่วยเวลา)
12	ดัชนีเสียงรบกวน	≤ 85dB
13	ประเภทเทปเลื่อย	ตัวปรับความตึงไฮดรอลิกนอนเดี่ยว / ผ่อนคลาย
14	โหมดแทรก	ไดรฟ์ไฮดรอลิก
15	ย่อหน้าการทำงาน ความสูงของพื้น	770mm



มาตรฐานการดำเนินการอุปกรณ์

เงื่อนไขทางเทคนิคทั่วไปของการตัดโลหะ GB / T 9061-2006

เงื่อนไขทางเทคนิคทั่วไปสำหรับการเชื่อมด้วยการตัดโลหะ JB / T 9873-1999

เตียงเลื่อยสายพานแนวนอนส่วนที่ 2 พารามิเตอร์ JBT4318.2-2002

เตียงเลื่อยสายพานแนวนอนส่วนที่ 3 การทดสอบความแม่นยำ JBT4318.3-2002

เตียงเลื่อยสายพานแนวนอนตอนที่ 4 เงื่อนไขทางเทคนิค JBT4318.4-2002

เงื่อนไขทางเทคนิคทั่วไปสำหรับระบบไฮดรอลิกตัดโลหะ JB / T10051-1999

เครื่องจักรอุตสาหกรรมและอุปกรณ์ไฟฟ้าส่วนแรกของเงื่อนไขทางเทคนิคทั่วไป GB / T 5226.1

การป้องกันความปลอดภัยของเครื่อง GB 16454

ระบบไฟฟ้า GB 5226.1

อุปกรณ์ ส่วนประกอบทั้งหมดและเครื่องมือต่าง ๆ ของเครื่องมือต่าง ๆ เป็นหน่วย (Si) ทั้งหมดส่วนประกอบหลักของอุปกรณ์ ได้แก่ อุปกรณ์เครื่องกล ไฟฟ้า และอิเล็กทรอนิกส์ มีการรับประกันความปลอดภัยที่เชื่อถือได้ เพื่อป้องกันความเสียหายจากข้อผิดพลาดหรืออุบัติเหตุจากอุบัติเหตุ



องค์ประกอบของอุปกรณ์และคำอธิบายลักษณะเฉพาะ



เงื่อนไขทางเทคนิคทั่วไปของการตัดโลหะ GB / T 9061-2006

เงื่อนไขทางเทคนิคทั่วไปสำหรับการเชื่อมด้วยการตัดโลหะ JB / T 9873-1999

เตียงเลื่อยสายพานแนวนอนส่วนที่ 2 พารามิเตอร์ JBT4318.2-2002

เตียงเลื่อยสายพานแนวนอนส่วนที่ 3 การทดสอบความแม่นยำ JBT4318.3-2002

เตียงเลื่อยสายพานแนวนอนตอนที่ 4 เงื่อนไขทางเทคนิค JBT4318.4-2002

เงื่อนไขทางเทคนิคทั่วไปสำหรับระบบไฮดรอลิกตัดโลหะ JB / T10051-1999

เครื่องจักรอุตสาหกรรมและอุปกรณ์ไฟฟ้าส่วนแรกของเงื่อนไขทางเทคนิคทั่วไป GB / T 5226.1

การป้องกันความปลอดภัยของเครื่อง GB 16454

ระบบไฟฟ้า GB 5226.1

อุปกรณ์ ส่วนประกอบทั้งหมดและเครื่องมือต่าง ๆ ของเครื่องมือต่าง ๆ เป็นหน่วย (Si) ทั้งหมดส่วนประกอบหลักของอุปกรณ์ ได้แก่ อุปกรณ์เครื่องกล ไฟฟ้า และอิเล็กทรอนิกส์ มีการรับประกันความปลอดภัยที่เชื่อถือได้ เพื่อป้องกันความเสียหายจากข้อผิดพลาดหรืออุบัติเหตุจากอุบัติเหตุ



องค์ประกอบของอุปกรณ์และคำอธิบายลักษณะเฉพาะ

โปรไฟล์องค์ประกอบอุปกรณ์:

อุปกรณ์ประกอบด้วยใบเลื่อยสายพาน ระบบไฮดรอลิก อุปกรณ์หล่อลื่นทำความเย็นด้วยเทปเลื่อย อุปกรณ์ลำเลียงเศษ แผ่นป้องกันความปลอดภัย ระบบควบคุมไฟฟ้าและระบบควบคุมอัตโนมัติ และอื่นๆ ในทำนองเดียวกัน

3.1 เครื่องเลื่อยเลื่อย

● ใบเลื่อยสายพานประกอบด้วยฐาน, ใบเลื่อย, ใบเลื่อย, ส่วนส่งกำลัง, ระบบป้อน, ส่วนเตียง, กลไกการดึงเทป, แขนและกลไกล้อเลื่อนซ้ายและขวา

● ส่วนฐานและส่วนเลื่อย: ใบมีดเชื่อมและเคลือบด้วยแผ่นเหล็กแล้วนำไปเผาไฟการพ่นทรายพื้นผิว, การตัดเฉือนที่แม่นยำ, การออกแบบโครงสร้างที่ดี, รูปลักษณ์ที่สวยงาม;

● ส่วนล้อเลื่อย: ทำจากแผ่นอะลูมิเนียมแข็งนำเข้า (7075-T61) เสร็จแล้ว และขอบล้อจะผ่านถุงยางวัลคาไนซ์สามารถลดเสียงรบกวนจากการทำงานล้อเลื่อยทำงานด้วยการแก้ไขสมดุลที่ราบรื่น หมุนได้อย่างราบรื่นและมีอายุการใช้งานยาวนาน

● ส่วนการส่ง: ขับเคลื่อนด้วยมอเตอร์แปรผันต้าถง โดยโครงสร้างรอกแบบซิงโครนัส กำลังส่งไปยังรอกที่ใช้งานอยู่ และสายพานเลื่อยทำงานด้วยความเร็วสูงประสิทธิภาพการส่งผ่านสูงและมีเสถียรภาพความเร็วคือ 500-2000m / นาที ช่วงความเร็วมีขนาดใหญ่ และสามารถปรับให้เข้ากับใบเลื่อยของโลหะผสมอลูมิเนียมเกรดต่างๆ

● ระบบป้อน: ระบบป้อนขับเคลื่อนด้วยแรงดันไฮดรอลิก และความเร็วป้อน 0-2 ม. / นาที การควบคุมความเร็วแบบไม่มีขั้นบันได

● เลื่อยขึ้น: ใช้คอลัมน์เอียงคู่และโครงสร้างสไลด์เชิงเส้นเป็นวงโคจรยก คำแนะนำแบบสองเกลียวที่ด้านไดรฟ์เทปเลื่อย และด้านที่รัดสายเลื่อยใช้ตัวนำเกลียวเดียวสไลด์เชิงเส้นคือ HGW45 / HGW35

● ส่วนเตียง: โต๊ะเตียงทำจาก HT300นอกจากการรองรับที่เพียงพอสำหรับเลื่อยวัสดุแล้ว ยังมีชุดแคลมป์ไฮดรอลิกสำหรับชุดตำแหน่งคงที่ ซึ่งกำหนดจังหวะการเลื่อยของวัสดุเพื่อให้แน่ใจว่าการเลื่อยมีความเสถียร

● กลไกการตึงของเลื่อย: กลไกการตึงของเลื่อยถูกขับเคลื่อนโดยการขับเคลื่อนด้วยไฮดรอลิก โดยใช้เกจวัดแรงดันเชื่อมต่อไฟฟ้าเพื่อแสดงค่าความตึงและมีการป้องกันแถบหัก

● อุปกรณ์นำทาง Sawband: ใช้กลุ่มคู่มือเลื่อยวงเดือนด้านซ้ายและขวาล้อนำทางแต่ละกลุ่มติดลูกกลิ้งนำทางแบบปรับได้ 4 ตัว วัสดุล้อทำจากเหล็กโครงสร้างโลหะผสม (15CrMo) การชุบผิวด้วยคาร์บูไรซ์ ความแข็ง 50-55 ชม. ทนต่อการสึกหรอได้ดี และส่วนแถบได้รับการเจียร ความแม่นยำของไกด์ นอกจากนี้ยังมีวงแหวนเหล็กทังสเตนในใบเลื่อยซึ่งสามารถรองรับเทปเลื่อยได้เพียงพอในระหว่างการเลื่อยและสามารถลดประสิทธิภาพของการสั่นสะเทือนของเทปเลื่อยคู่มือหมายถึงติดตั้งบนแขนคงที่และแขนเคลื่อนที่ออกแบบมาเพื่อปรับโครงสร้างกองทัพคงที่ได้รับการออกแบบเป็นส่วนประกอบติดตั้งบนตัวเลื่อนเพื่อให้ 2 คอลัมน์เชื่อมต่อกันใต้ฐานและแขนกองทัพคงที่ สร้างโครงสร้างเฟรมที่มั่นคงเพื่อให้รองรับเพียงพอเพื่อให้แน่ใจว่าเลื่อยลดลงบ่อยครั้งและสามารถลดการสั่นสะเทือนได้

● ระบบให้อาหารอัตโนมัติเต็มรูปแบบ: เครื่องเลื่อยแบบฟอร์มอัตโนมัติพร้อมเตียงป้อนอาหาร พร้อมแคลมป์ไฮดรอลิก 1 กลุ่มบนเตียงป้อนอาหาร หลังจากป้อน วัสดุหนีบแผ่น โดยกระบอกไฮดรอลิกขับแคลมป์ฟีดบนแทร็ก ฟังก์ชันฟีดและสามารถ ให้อาหารหลายครั้งข้อดีคือไม่สามารถควบคุมการตรึงอัตโนมัติทั้งหมดได้ ไม่จำเป็นต้องมีการแทรกแซงด้วยตนเองความแม่นยำบกพร่อง ± 1 มม.

3.2 ระบบไฮดรอลิก

● วัตถุที่ให้บริการ: สายพานเลื่อยตึง เลื่อยเข้า จับยึด กลไกการป้อนอัตโนมัติ

● คุณสมบัติหลัก:

สถานีสูบน้ำอิสระ ระบบควบคุมโซลินอยด์วาล์วจากส่วนกลาง

นอกจากการเชื่อมต่อท่อแล้ว ท่อเหล็กยังเชื่อมต่ออยู่ และการสูญเสียแรงดันจะลดลงอย่างมีประสิทธิภาพ

● พารามิเตอร์ทางเทคนิคหลัก:

ความดันระบบ7MPa

แรงดันใช้งาน 5-6MPa

น้ำมันไฮดรอลิกต้านการกัดงานปานกลาง ISO46

อุณหภูมิในการทำงาน 10 ° C -55 ° C

คูลลิ่งโหมดลมเย็น

เสียงรบกวน ≤80dB

3.3 อุปกรณ์หล่อลื่นหล่อเย็นเทปเลื่อย

● การนำอุปกรณ์ทำความเย็นแบบแอโรโซลิกส์ชนิดแก๊สมาใช้

● ส่วนใหญ่ประกอบด้วยถังน้ำมัน ปั๊มลม ตัวควบคุมพัลส์ หัวฉีด โซลินอยด์วาล์ว และอื่นๆ

● หลังจากที่อุปกรณ์ถูกขับเคลื่อนด้วยลมอัด หลังจากผสมอากาศและน้ำมันหล่อเย็นแล้ว ฉีดพ่นส่วนฟันเลื่อยของสายพานเลื่อย ทำให้พื้นผิวของพื้นผิวผลิตฟิล์มน้ำมัน กระจายความร้อนที่เกิดขึ้นระหว่างการตัดได้อย่างรวดเร็ว จึงมั่นใจได้ว่ามีประสิทธิภาพสูง และพื้นผิวที่มีความแม่นยำสูง

2 คุณสมบัติ: สเปรย์สม่ำเสมอ, ผลการระบายความร้อนที่ดี, ปรับปรุงประสิทธิภาพเลื่อย

ปรับปรุงอายุการใช้งานของใบเลื่อย

ปรับปรุงความเรียบของผิวเลื่อย

ลดการสึกหรอของระบบชิป

น้ำมันหล่อเย็นเป็นสารสกัดจากพืชปลอดสารพิษและไม่เป็นอันตราย

3.4 อุปกรณ์ลำเลียงเศษ

● ภายในเครื่องเลื่อยใช้ตัวเลื่อนเพื่อดึงอะลูมิเนียมและเลื่อนออกไปที่ลิฟต์

● พื้นที่เลื่อยใช้คำแนะนำและการป้องกันแผ่นโลหะ และนำเลื่อยที่สับเป็นอลูมิเนียม

3.5 การป้องกันความปลอดภัย

● การป้องกันแบบบูรณาการ ป้องกันเครื่องบดสับอลูมิเนียมและละอองน้ำมันกระเซ็นมลพิษ

● มีประตูบำรุงรักษาก่อนและหลังโล่ซึ่งสะดวกสำหรับการบำรุงรักษาประจำวันและเปลี่ยนสายพานเลื่อยสวิตช์จำกัดการติดตั้งประตูบำรุงรักษาทั้งหมด ประตูจะเปิดแหล่งจ่ายไฟเอาต์พุตของ PLC ทั้งหมดในเวลาเดียวกัน สัญญาณเตือนภัยจะแสดงบนหน้าจอสัมผัสและสอดคล้องกับสวิตช์ที่เกี่ยวข้อง

3.6 ระบบควบคุมไฟฟ้าและระบบอัตโนมัติ

● ตู้ควบคุมไฟฟ้าแบบตั้งพื้น โหลดอิสระ และปุ่มยืนยันการหยุดทันที

● ตู้ควบคุมกำลังไฟ AC: 380V / 50Hz สามเฟส 4 สาย DC: 24V

● การใช้ Programmable Controller (PLC) เพื่อควบคุมกระบวนการและอินเทอร์เฟซสำหรับมนุษย์ (HMI) ที่ตั้งโปรแกรมได้สำหรับการป้อนพารามิเตอร์กระบวนการผลิต อินเทอร์เฟซระหว่างมนุษย์และเครื่องจักรมีการตั้งค่าพารามิเตอร์ การแสดงข้อมูล การป้องกันรหัสผ่านข้อมูลที่สำคัญ การแจ้งเตือนข้อผิดพลาด การแสดงข้อผิดพลาด คุณลักษณะการวินิจฉัยปัญหา

● อุปกรณ์มีฟังก์ชันการควบคุมแบบแมนนวลและแบบอัตโนมัติ

● ปุ่มดิสก์การทำงานของอุปกรณ์ใช้ปุ่มชไนเดอร์ กันน้ำ กันฝุ่น ยกเว้นว่ามีคำแนะนำที่เป็นสัญลักษณ์และแสดงเป็นสี

● พอร์ตสื่อสารคอมพิวเตอร์สำรอง

● การออกแบบแยกส่วนพร้อมกล่องควบคุมไฟฟ้า (กันน้ำ)

7.5 สภาพแวดล้อมการทำงานของอุปกรณ์: ต้องใช้เครื่องมือกลเพื่อความมั่นคงในระยะยาวในสภาพแวดล้อมการทำงานต่อไปนี้

7.5.1 กำลังไฟ: AC380V ± 10%, 50Hz ± 1 Hz

7.5.2 อุณหภูมิแวดล้อม: 5 ~ 40 ° C

7.5.3 ความชื้นสัมพัทธ์: <85%

7.5.4 ความกดอากาศอัด: 0.5 ~ 0.8 MPa

7.6 ความปลอดภัยของอุปกรณ์

7.17.1 อุปกรณ์ควรมีระบบป้องกันการโอเวอร์โหลด อุปกรณ์ป้องกันส่วนบุคคล และปุ่มปิดเครื่องฉุกเฉิน

7.17.2 อุปกรณ์ควรมีให้ใช้งานได้นานกว่า 16 ชั่วโมงโดยไม่มีข้อผิดพลาด
