| มอเตอร์ให้อาหารอัตโนมัติ: | ไฟฟ้ากระแสสลับ 3 กิโลวัตต์ | โวลเตชั่น: | 380V/50Hz |
|---|---|---|---|
| เส้นผ่านศูนย์กลางใบเลื่อย: | Ø460มม | ความเร็วเลื่อยหลัก: | 4000รอบ/นาที |
| ความเร็วขั้นสูง: | เร็ว 9 ม./นาที | ข้อดี: | การตรวจสอบโรงงานด้วยตนเอง |
| เน้น: | เครื่องตัดโลหะ cnc ไฮดรอลิก,เครื่องตัดแอลูมิเนียม cnc เครื่องเจาะโลหะ,เครื่องตัดโลหะ cnc อัตโนมัติอลูมิเนียม |
||

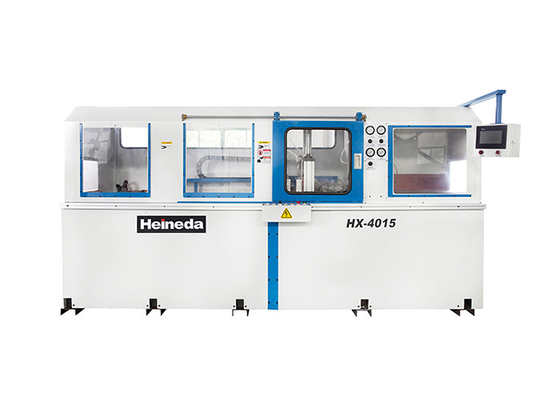

เครื่องตัดเจาะไฮดรอลิก เครื่องตัดอลูมิเนียมอัตโนมัติ
คําอธิบาย
1. หลอดแผ่นผสมผสาน
ความแข็งแรงและความมั่นคงของเครื่องมือเครื่องมือดีและความแม่นยําดี
2การทํางานที่สวยงาม
คุณภาพที่น่าเชื่อถือ และใช้งานง่าย
3คุณภาพได้รับการรับประกัน
การจัดการความสมบูรณ์แบบ การแปรรูปและการผลิตอย่างมืออาชีพ
รูปแบบ: เครื่องเจาะแผ่นอลูมิเนียม HL-12BNC
▲ HL เป็นตัวแทนของเครื่องเจาะแผ่นอลูมิเนียมใน Heineda
▲ 12 เป็นขนาดของเครื่องตัดแผ่นอลูมิเนียม, 12 สามารถตัดได้ 3800 มม.
▲ BNC ตัวแทนของเครื่องตัดแผ่นอลูมิเนียมนี้สําหรับรุ่นอัตโนมัติเต็ม
รายละเอียดเทคนิคและพารามิเตอร์
| รุ่น | HL-12BNC | |
| ความยาวการตัด | 3800 มม. | |
| ความสามารถในการเจาะ | ความกว้างของพืช | 3800 มม. |
| ความสูงในการตัดสูงสุด | 160 มม. | |
| ความสูงสูงสุดของใบเลื่อย | 125 มม | |
| มอเตอร์เจาะหลัก | 15kW | |
คุณสมบัติทางกล
▲ หน้าจอการทํางานแบบสัมผัส
1- สกรีนการทํางาน 10 นิ้ว
2หรือสามารถตั้งชุดหลายๆ เตียงทํางานได้ ซึ่งสะดวกต่อการมอบ
3หน้าที่การนําทาง
4. ปฏิบัติการตรวจสอบความผิดพลาด

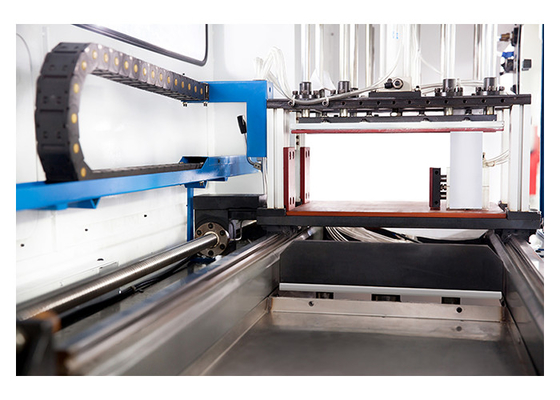

▲ ที่นั่งคลิปการทํางาน:
1. รีลเตียงสองด้านของเครมการทํางานประกอบด้วยรางเหล็กปั่นและเกียร์และการขับเคลื่อน raft ถูก plated ด้วยเกียร์และการขับเคลื่อนแถวฟันขณะ plating รีลโครมแข็งและด้านอื่น, และการกํากับแม่เหล็กถึงระดับแม่นยําในสัดส่วนสองครั้ง. ด้วยการลดและ 2 kW ความแม่นยําการขับเคลื่อน servo วันและการตั้งตําแหน่งการขับเคลื่อนที่รวดเร็ว, ความเร็วสูงสุดถึง 6 เมตรต่อนาที.
▲ โครงสร้างรังแรงกด:
1. ใช้โครงสร้างแกนแรงดันอินทิกรัล สายเกียร์และกระบอกที่สอดคล้องกัน uniformly drive the rolling beam และแรงดันถูกกระจาย uniformly บนทั้งสองข้างของเส้นกลางตัดและแผ่นที่ติดตั้งอยู่ในด้านล่างของรังแรงกดเพื่อหลีกเลี่ยงการกด, กดพื้นผิวของงานที่เสียหาย, รับประกันคุณภาพการตัดความแม่นยํา.
▲ เครื่องเจาะ:
1. รับรองทางด้านบนและด้านล่างขนานสายสไลด์ราง, ได้อย่างมีประสิทธิภาพลดการสับสนของการเคลื่อนไหวการเลื่อย, เพิ่มความเรียบเนียนของการเคลื่อนไหวขนาดใหญ่,และอย่างมีประสิทธิภาพลดการสั่นสั่นของกระบวนการเพื่อบรรลุความแม่นยําสายตัดที่ดีที่สุด.
2. มอเตอร์เจาะหลัก 20HP (15 kW), รถสกูเตอร์ยักษ์ใหญ่ใช้มอเตอร์ความถี่แปร 2HP (1.5 kW) กับเครื่องลดความเร็วและการขับเคลื่อนเกียร์ความแม่นยําดังนั้นเลื่อยจะแข็งแรงกว่า, หลีกเลี่ยงการขับขี่โซ่ดั้งเดิม รถกระบะเจาะ, เคลือบ, ฯลฯ
3. การตัดการตัดการวางตําแหน่งสามารถเริ่มต้นการตัดจากการตั้งค่าการแก้ไขความกว้างของโปรแกรม
4. จับถังสี่เหลี่ยมถูกวางไว้ใต้การเจาะ และมีสองด้านของฟิล์มที่จะปกคลุมกันเพื่อให้แน่ใจว่าถังฝุ่นจะบรรลุผลกระทบฝุ่นรวมสูงสุด.
5. การตัดสายตัดสูงถึง 6 เมตรต่อนาที, และด้านหลังถึง 7 เมตรต่อนาที, และความสูงของงานไม่ได้ถูกปรับโดยปุ่มแผ่น,และความเร็วการตัดสามารถเปลี่ยนแปลงในเวลาการตัดผู้ใช้สามารถปรับความต้องการความชอบของพวกเขาที่แตกต่างจากธรรมชาติของพวกเขาเอง
▲ โต๊ะหลัก:
กระดาษทํางานหลักยังเป็นโต๊ะลอย ดัมมอนอากาศทองแดงถูกจัดวางบนแผ่นของโคลอยด์โครม plating เมื่อความทนทานเพิ่มขึ้นประสิทธิภาพการทํางานของคนงานยังดีขึ้น.
▲ การตัดข้อมือ
1จํานวนคลิปการทํางาน การตั้งค่าแบบมาตรฐาน: 12 คลิปรองรับ
2แต่ละ jam มีเครื่องกลองที่มีวิธีการเลเวอร์และเมื่อมันถูกดึงของทํางาน, มันเป็นไปได้ที่จะแน่ใจว่าวัสดุการทํางานไม่ clamp กระดาษ
▲ กันฝุ่น
ชิ้นส่วนกันฝุ่นใช้แผ่นพลาสติกโปร่งที่สามารถป้องกันการปล่อยฝุ่นได้อย่างมีประสิทธิภาพและสามารถป้องกันความปลอดภัยได้
▲ การตั้งค่ากล่องควบคุมอิเล็กทรอนิกส์:
1อะไหล่อิเล็กทรอนิกส์ทั้งหมดถูกซื้อจากไต้หวัน
2เครื่องยนต์เซอร์โวและเครื่องขับเคลื่อนเซอร์โวเป็นของญี่ปุ่น Panasonic
3อินเวอร์เตอร์คือไต้หวัน Waritatten ภาษาอังกฤษ
4. ส่วนอิเล็กทรอนิกส์ไม่จําเป็นต้องระบบเย็นทั้งหมด, สําหรับส่วนอิเล็กทรอนิกส์ที่นิยม, สามารถซื้อสํารองในตลาดโดยไม่ต้องกังวลเกี่ยวกับฝุ่นบุกรุก, ตราบใดที่มันถูกทําความสะอาดเป็นประจํา
▲ แหล่งไฟฟ้า:
1พลังงานไฟฟ้าคือพลังงานไฟฟ้าสามเฟสสําหรับอุตสาหกรรม, ด้วยความดัน 380V / 50Hz.
▲ การให้อากาศแรงดัน:
1ใช้แรงกดอากาศ 5 ~ 6 กิโลกรัม / ซม
▲ ฝุ่น:
1ผู้จําหน่ายให้ระบบกระบวนการ scraper และติดตั้งพร้อมกันในที่กับเครื่องเจาะเพื่อให้แน่ใจว่าชิป
2▲ อุปกรณ์มาตรฐาน:
1ใบเลื่อยเหล็ก: ใบเลื่อยคาร์ไบด์ (แผ่นอลูมิเนียมพิเศษ)
2คลิปทํางาน 12
3สารวัสดุลอย: 1520mm x 500mm x 3
4กล่องเครื่องมือมีกลุ่มเครื่องมือ 1
5มอเตอร์เจาะหลักถูกจัดตั้งในเครื่อง
อะไหล่
| เลขลําดับ | ชื่อ | รายละเอียด | จํานวนชิ้น | หมายเหตุ |
| 1 | กุญแจสี่เหลี่ยม (ใน) | 1 ชุด | ||
| 2 | เครื่องตัดเชือก (คํา + สี่) | 1 ชุด | ||
| 3 | กุญแจเปิด | 17-19 19-22 | 2 | |
| 4 | กุญแจปรับ | 250 มม | 1 | |
| 5 | สกรูและพัดพื้นดิน | 1 ชุด | ||
| 6 | ฟิวส์ | 10 | ||
| 7 | เนย | 1 | ||
| 8 | เทปวัด | 5 เมตร | 1 | |
| 9 | ปืนเบตเตอร์ | 100cc | 1 | |
| 10 | คู่มือผู้ใช้ | 1 | ||
| 11 | ใบเลื่อย | 460 * 38 * 4.0 * 60T | 1 |
นั่งอยู่บนพื้น
HL-12BNC รายการและวัสดุที่ใช้ได้ง่ายของเครื่องจักรส่วนการสูญเสีย
| เลขลําดับ | ชื่อสินค้า | รายละเอียด / รูปแบบ | สาเหตุ | หน่วย | จํานวน | หมายเหตุ | |||||
| 1 | เครื่องปรับปรุงความร้อน | PL1574 | การผลิตในประเทศ | 根 | 1 | ||||||
| 2 | เบนนาร์ | IA-19 (ลูกบอลจากเหล็กไร้ขัด) | การผลิตในประเทศ | 个 | 192 | ||||||
| 3 | ใบเลื่อย | Ø460 * Ø38.0 * 4.060 ฟัน | การผลิตในประเทศ | 片 | 1 | ||||||
| 4 | กระปุกหลุด | Du63 * 50 | การนําเข้า | แค่ | 12 | ||||||
| 5 | กระบอกกันฝุ่น | SDA32 * 75 | การนําเข้า | แค่ | 2 | ||||||
| 6 | ซิลินเดอร์หมวกดัน | Du80 * 150 | การนําเข้า | แค่ | 2 | ||||||
| 7 | ซิลินเดอร์อัพซิลิเบอร์ลอย | Jg63 * 10 | การนําเข้า | แค่ | 24 | ||||||
| 8 | หมุนสปินด์ | 6209zz | การนําเข้า | แค่ | 3 | ||||||
| 9 | การให้อาหารหมุนล้อเดิน | 62/22 | การนําเข้า | แค่ | 3 | ||||||
| 10 | หมุนล้อนําทางด้านอาหาร | 6002 | การนําเข้า | แค่ | 3 | ||||||
| 11 | น้ํามันไฮดรอลิก | 46 # น้ํามันไฮดรอลิกป้องกันการบด | การผลิตในประเทศ | L | 40 | ||||||
| 12 | น้ํายาเย็น | น้ํามันลื่นขนาดเล็ก | การนําเข้า | กาลอน | 1 | ||||||
HL-12BNC ส่วนที่ควบคุมทางอิเล็กทรอนิกส์ของรายการและวัสดุใช้ง่าย
| เลขลําดับ | ชื่อ | หน่วย | จํานวน | รุ่น | ยี่ห้อ | ||||||||
| 1 | อินเวอร์เตอร์ | PCS | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | เครื่องตรวจจับการเคลื่อนไหว | PCS | 1 | CD33-250N (P) -422 | ออปเท็กซ์ | ||||||||
| 3 | เครื่องแปลงควบคุม | PCS | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | ชินท์ | ||||||||
| 4 | การสลับไฟฟ้า | PCS | 1 | S-200-24 8.3A | มิงเวย์ | ||||||||
| 5 | การสลับไฟฟ้า | PCS | 1 | NES-15-5 3A | มิงเวย์ | ||||||||
| 6 | ฟิวส์ | PCS | 1 | FUSE-6A | FUSE-BOX | ||||||||
| 7 | โซกิตรีเล่ย์กลาง | PCS | 15 | RXZE1M2C | ชไนเดอร์ | ||||||||
| 8 | รีเล่ระยะกลาง | PCS | 15 | RXM2CB2BD | ชไนเดอร์ | ||||||||
| 9 | รีเล่ยอัตราการอุดหนุนร้อน | PCS | 1 | LRD07C 1.6 ~ 2.5A | ชไนเดอร์ | ||||||||
| 10 | รีเล่ยอัตราการอุดหนุนร้อน | PCS | 1 | LRD12C 5.5 ~ 8A | ชไนเดอร์ | ||||||||
| 11 | เครื่องติดต่อไฟฟ้าแม่เหล็ก | PCS | 1 | LC1D40M7C AC220V | ชไนเดอร์ | ||||||||
| 12 | เครื่องติดต่อไฟฟ้าแม่เหล็ก | PCS | 1 | LC1D18M7C AC220V | ชไนเดอร์ | ||||||||
| 13 | เครื่องติดต่อไฟฟ้าแม่เหล็ก | PCS | 2 | LC1D09M7C AV220V | ชไนเดอร์ | ||||||||
| 14 | เครื่องตัดวงจรไฟฟ้า | PCS | 1 | EZD100E3100N | ชไนเดอร์ | ||||||||
| 15 | เครื่องสลับความใกล้ชิด | PCS | 12 | PM12-04N | โกง | ||||||||
| 16 | ล็อคสวิทช์พลังงาน | PCS | 1 | XB-BG21C | ชไนเดอร์ | ||||||||
| 17 | ตัวชี้พลังงาน | PCS | 1 | XB2 BVM1C AC220V | ชไนเดอร์ | ||||||||
| 18 | ปุ่มทํางานด้วยแสง | PCS | 1 | XB2 BW33B1C (สีเขียว) | ชไนเดอร์ | ||||||||
| 19 | ปุ่มสีเหลือง | PCS | 1 | XB2-BA51C (1NO) | ชไนเดอร์ | ||||||||
| 20 | ปุ่มฉุกเฉิน | PCS | 2 | XB2BS542C (1NC) | ชไนเดอร์ | ||||||||
| 21 | พันธมิตรความเร็วการดึงเจาะ | PCS | 1 | เม็กซิกัน | บอร์น | ||||||||
| 22 | แสงสว่างละลาย | PCS | 2 | SZL-803/150 | หมุนแกน | ||||||||
