รายละเอียดสินค้า:
การชำระเงิน:
|
| รุ่น: | HL - 6BNC | มอเตอร์เลื่อยหลัก: | 15KW |
|---|---|---|---|
| เส้นผ่านศูนย์กลางใบเลื่อย: | Ø460มม | ความเร็วขั้นสูง: | เร็ว 9 ม./นาที |
| มอเตอร์ให้อาหารอัตโนมัติ: | ไฟฟ้ากระแสสลับ 2 กิโลวัตต์ | ความเร็วด้านหลัง: | เร็ว 17 ม./นาที |
| ความกดอากาศ: | ≥5.0กก./ตร.ซม.2 | รูปร่างเครื่องมือกล (ยาว × กว้าง × สูง): | 4700มม. × 5890มม. × 1970มม |
| เน้น: | เครื่องตัดอัลลูมิเนียมอัตโนมัติ,เครื่องเจาะอัตโนมัติ heineda,เครื่องเจาะแผ่นพลาสติก cnc panel |
||

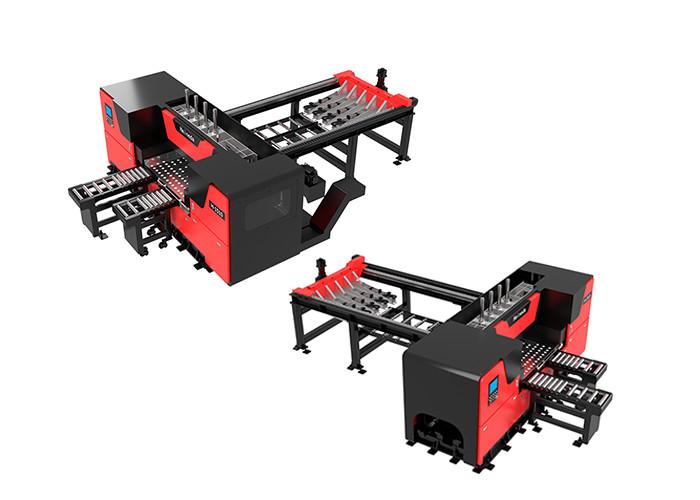

เครื่องเลื่อยแผ่นอลูมิเนียมอัตโนมัติ HL - 6BNC สามารถตัดแผ่นทองแดงได้
คำอธิบาย
1. สรุปเครื่องมือเครื่องจักร
ชื่อเครื่อง: เครื่องเลื่อยแผ่นอลูมิเนียมอัตโนมัติ
รุ่น : เครื่องเลื่อยแผ่นอลูมิเนียมอัตโนมัติ HL-6BNC
▲ HL เป็นตัวแทนของรุ่นเครื่องเลื่อยแผ่นอลูมิเนียมของ Heineda
▲ 6 หมายถึงขนาดของเครื่องเลื่อยอลูมิเนียม 6 เลื่อยได้ 1600 มม.
▲ B หมายถึงหัวหน้าของโมเดลนี้
▲ NC แสดงถึงยูนิตนี้เป็นรุ่นอัตโนมัติเต็มรูปแบบ
ชิ้นเลื่อยของเครื่องใช้เป็นใบเลื่อยวงเดือนที่มีประสิทธิภาพการเลื่อยสูง รวดเร็ว ประหยัดพลังงาน เลื่อยแคบ ฯลฯ เลื่อยหลักของแผ่นอลูมิเนียมในช่วงความหนาเหมาะอย่างยิ่งสำหรับอลูมิเนียมต่างๆ แผ่นเพลทและเลื่อยตัวอ่อนตัด.
อุปกรณ์นี้ยังเหมาะสำหรับการเลื่อยแผ่นทองแดง แผ่นคอมโพสิต แผ่นพลาสติก ฯลฯ
(1) เครื่องนี้ประกอบด้วยส่วนประกอบหลักดังต่อไปนี้
ก.ตัวเครื่องหลัก C. ระบบย้ำโดยรวม E. ระบบไฟฟ้า
ข.โต๊ะทำงาน ง.อุปกรณ์ให้อาหารอัตโนมัติ F. ระบบทำความเย็น
(2).โครงสร้างส่วนประกอบหลัก และอื่นๆ
ก.ตัวอุปกรณ์หลัก
ตัวอุปกรณ์หลักประกอบด้วยสี่ส่วน: โครงหลัก กลไกการยก กลไกการเดินศีรษะ กลไกการยึดใบเลื่อย
(I) เจ้าภาพ
เฟรมหลักใช้กระบวนการเชื่อม ซึ่งบัดกรีหลังจากการหลอม และพื้นผิวหลักถูกกลึงเพื่อให้พื้นผิวเรียบ
(II) ยกได้
การยกหัวของหัวได้รับการออกแบบด้วยรางเลื่อนคู่ขนานและหัวยกที่เรียบของระบบไฮดรอลิกเพื่อตอบสนองความต้องการในการเลื่อยที่มีความหนาต่างกัน
(III) กลไกของหัวเครื่องจักร
มอเตอร์แบบเฟล็กโซกราฟีที่ขับเคลื่อนโดยกลไกการเคลื่อนที่ของส่วนหัว ไดรฟ์แร็คเกียร์ และรวมการออกแบบรางเลื่อนคู่ขนานซ้ายและขวาเข้าด้วยกัน ช่วยลดแรงเฉื่อยในการเคลื่อนของส่วนหัวได้อย่างมีประสิทธิภาพ ปรับปรุงความนุ่มนวลของการเคลื่อนไหวขนาดใหญ่ และลดการสั่นของกะ ของการเคลื่อนไหว ตัดตรงแม่นยำดีที่สุดความเร็วสูงสุดของการเดินทางสามารถเข้าถึง 9 ม. / นาที และการถอยกลับสามารถเข้าถึง 17 ม. / นาที
(IV) กลไกการยึดใบเลื่อย
หน้าแปลนคู่ใช้ร่วมกับน๊อตและขันน๊อตเพื่อขันน๊อตล็อคใบเลื่อยซึ่งสะดวกรวดเร็ว
ข.โต๊ะทำงาน
โต๊ะทำงานได้รับการออกแบบให้ตรงกับโฮสต์เฟรมเวิร์ก เพื่อให้ผู้ปฏิบัติงานเคลื่อนย้ายแผ่นงานได้ง่ายขึ้น ช่วยประหยัดแผ่นงาน
C. ระบบการจีบโดยรวม
ด้วยแรงกดของจักรยาน ฝาครอบเพียโซอิเล็กทริกโดยรวมจะทำงาน แรงดันอากาศจะถูกวางบนแท่นพิมพ์ด้านบน วัสดุแผ่นอะลูมิเนียมวางอยู่บนโต๊ะ ในขณะที่ตรวจสอบการจีบ มัดแผ่นเล็ก และนำแผ่นเล็กออก
ง.อุปกรณ์ให้อาหารอัตโนมัติ
ใช้อุปกรณ์ให้อาหารอัตโนมัติ และฟีดถูกต้องและสะดวกหากเลื่อยเป็นแผ่นจำนวนมาก ตราบใดที่ข้อมูลที่สอดคล้องกับอินพุตของหน้าจอสัมผัส ผู้ปฏิบัติงานก็ไม่จำเป็นต้องตัดเลื่อยมีด
อีระบบไฟฟ้า
ระบบไฟฟ้าได้รับการออกแบบด้วยสวิตช์กล่องจ่ายไฟแบบสแตนด์อโลน และแหล่งจ่ายไฟเป็นแหล่งจ่ายไฟแบบสามเฟสทั่วไปในอุตสาหกรรม และแรงดันไฟฟ้าคือ 380Vปุ่มอิสระบนกล่องไฟฟ้า เข้าใจง่ายเมื่อทำการตัด คุณจะต้องวางวัสดุไว้บนเดสก์ท็อปและปุ่มเพื่อเริ่มสวิตช์ปุ่มเท่านั้นหลังจากเปิดใช้งานสวิตช์ปุ่ม ฝาครอบแบบกดจะถูกกดลง และมอเตอร์เลื่อยหลักจะขับเคลื่อนการหมุนด้วยความเร็วสูงของใบเลื่อย ใบเลื่อยจะทวนกระแสน้ำโดยอัตโนมัติ และหลังจากตำแหน่งการเคลื่อนที่ หัวจะถูกตัดเข้าไปในวัสดุเมื่อกระบวนการตัดวัสดุทั้งหมดสิ้นสุดลง มอเตอร์ของเลื่อยหลักจะหยุดลง ใบเลื่อยจะเลื่อนลงไปที่ด้านล่างโดยอัตโนมัติ และส่วนหัวจะกลับไปที่ตำแหน่งคงที่ที่กำหนดโดยเวิร์กสเตชันที่เกี่ยวข้องโดยอัตโนมัติ
ฉ.ระบบทำความเย็น
มันใช้น้ำมันตัดพืช, ประหยัดพลังงานและเป็นมิตรกับสิ่งแวดล้อม, น้ำมันบังคับโดยระบบหล่อเย็น, และระบายความร้อนด้วยละอองน้ำมัน, ผลการทำความเย็น
2. ข้อกำหนดและพารามิเตอร์ทางเทคนิคหลัก
ข้อกำหนดทางเทคนิคและพารามิเตอร์
| แบบอย่าง | HL-6BNC | |
| ความยาวตัด | 2600มม | |
| ความสามารถในการเลื่อย | ความกว้างของการครอบตัด | 1600มม |
| ความสูงของการตัดสูงสุด | 120มม | |
| ความสูงของใบเลื่อยสูงสุด | 125มม | |
| มอเตอร์เลื่อยหลัก | 15กิโลวัตต์ | |
รายการช้อปปิ้งที่สำคัญ
| หมายเลขซีเรียล | ชื่อ | ต้นทาง |
| 1 | เซอร์โวมอเตอร์ | ประเทศญี่ปุ่น พานาโซนิค |
| 2 | HMI | ซีเมนส์ |
| 3 | บมจ | ออมรอน |
| 4 | ลด | นครรัฐไต้หวัน |
| 5 | เครื่องยนต์ | ต้าถง |
| 6 | ส่วนประกอบไฟฟ้า | ชไนเดอร์ |
ช่วงการจ่ายความถี่และการส่งข้อมูลเอกสาร
| เห็นเจ้าภาพ | 1 ชุด | |
| อุปกรณ์กด | นิวเมติก | |
| ตัวป้อน | 1 ชุด | |
| สกรูดินและแผ่นรอง | 1 ชุด | |
| อะไหล่สำรอง | ชุด (ดูกล่อง) | |
| การติดตั้งในสถานที่ | จำเป็นต้องจัดหาอุปกรณ์ยกและเครื่องมือทั่วไป ซัพพลายเออร์ คำแนะนำในการติดตั้ง จำเป็นต้องช่วยเหลือ | |
| การดีบักในสถานที่ | คำแนะนำซัพพลายเออร์ | |
| การฝึกอบรมนอกสถานที่ | ซัพพลายเออร์มีหน้าที่รับผิดชอบเกี่ยวกับการทำงานของอุปกรณ์ หลักการทางไฟฟ้า ฯลฯ การฝึกอบรมทางเทคนิคที่จำเป็นในการบำรุงรักษา | |
| การยอมรับในสถานที่ | ทั้งสองฝ่ายต้องรับผิดชอบ | |
| ข้อมูลทางเทคนิค (จัดส่งพร้อมอุปกรณ์) | ใบรับรอง | 1 สำเนา |
| คู่มือการใช้งาน | 1 สำเนา | |
| รายการบรรจุ | 1 สำเนา | |
คำถามที่พบบ่อย
ถาม: คุณเป็นผู้ผลิตหรือไม่
ตอบ: ใช่ เรามีโรงงานของเราเองและเราสัญญาว่าจะขายตรงในราคาที่แข่งขันได้ยินดีต้อนรับเข้าสู่โรงงานของเราได้ตลอดเวลา
ถาม: ฉันสามารถรับเครื่องตามความต้องการของฉันได้หรือไม่?
ตอบ: แน่นอนเรายอมรับ OEM และ ODM
ถาม: นี่เป็นครั้งแรกที่ฉันใช้เครื่องประเภทนี้ ใช้งานง่ายหรือไม่?
A: มีวิดีโอแนะนำวิธีใช้เครื่องและหนังสือสอนภาษาอังกฤษส่งมาพร้อมกับเครื่องหากยังมีข้อสงสัย เราจะจัดเตรียมคู่มือมืออาชีพให้คุณฟรี จนกว่าคุณจะใช้เครื่องจักรได้ดี
หากคุณไม่พบเครื่องที่คุณต้องการ อย่าลังเลที่จะติดต่อเราเช่นกันเราจะพยายามอย่างดีที่สุดเพื่อให้คำแนะนำที่ดีที่สุดแก่คุณ
