รายละเอียดสินค้า:
การชำระเงิน:
|
| โหมด: | วีเอช500 | ความสามารถในการเลื่อย: | ความสูงของคอ: 400 มม. ความลึกของคอ: 580 มม |
|---|---|---|---|
| มอเตอร์ไฮดรอลิก: | 0.75 กิโลวัตต์ (ไต้หวัน) | มอเตอร์วงเลื่อย: | 11KW TECO |
| วิธีการปรับความตึงสายพานเลื่อย: | ระบบปรับความตึงอัตโนมัติแบบไฮดรอลิค | เห็นแนวตั้ง: | ≤0.5มม |
| เน้น: | heineda cnc ไม้ตัดเชือกแนวตั้ง,เครื่องเจาะแผ่น CNC แบบตั้งที่มีประสิทธิภาพสูง,ความลึกของคอ 580 มิลลิเมตร |
||

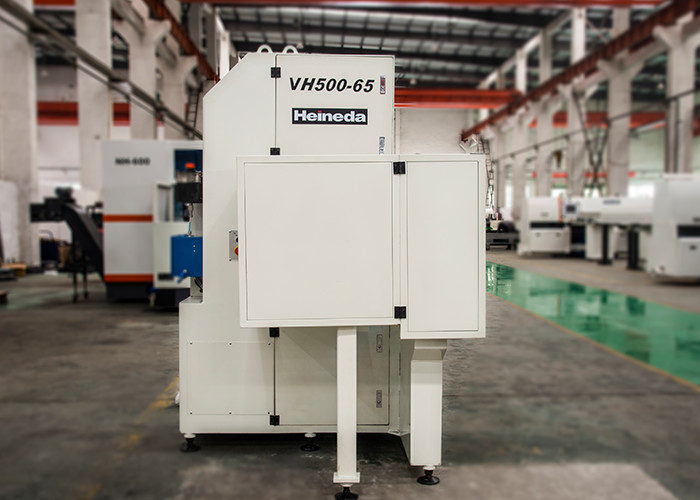

VH500 เครื่องตัดเชือกแนวตั้งความเร็วสูง เครื่องตัดเชือกลึก 580 มม
การประกอบและคุณสมบัติของอุปกรณ์
เครื่องเจาะสายส่วนใหญ่ประกอบด้วยกรอบเจาะ, ฐาน, ล้อเจาะ, ส่วนการส่ง, กลุ่มล้อนําเข็มขัดเจาะ, เครื่องขนของขยะ, ระบบไฮดรอลิกและระบบควบคุมไฟฟ้า
ภาพรวมของอุปกรณ์
ที่รู้จักกันในฐานะผู้จัดจําหน่ายเครื่องเจาะแม่นยําเครื่องจักรกลที่ใช้การควบคุมอัตโนมัติครึ่งไปยัง เครื่องจักรกลที่ใช้การควบคุมอัตโนมัติดิจิทัล และมีอุปกรณ์กว่า 100 ชนิดที่วิจัยและพัฒนาเองในการผลิตเครื่องจักรเจาะแม่นยําจากอลูมิเนียม ผลิตภัณฑ์ของไฮเนด้าได้รับการยอมรับจากชุดของผู้ผลิตเครื่องบิน, ทหารและอุปกรณ์พลเรือนในตลาดแผ่นดินใหญ่ของจีน
รูปแบบ: วีเอช 500 เครื่องเจาะแผงแน่นความเร็วสูง
▲ VH เป็นตัวอักษรของเครื่องเจาะแผ่นตั้งของ Heineda Company
▲ 500 แสดงความจุในการเจาะของเครื่องเจาะ
ความสูงสูงสุด Φ400mm
ความกว้างสูงสุด 500 mm
ความลึกสูงสุดของลําคอการเจาะคือ 580 มิลลิเมตร
ถ้า clamp ถูกเพิ่มขึ้นภายในวงกว้างของเบนจานทํางาน, การตัด diagonal สามารถดําเนินการ.
การแสดงเครื่องมือ
ปริมาตรทางเทคนิคหลัก
| ชื่อโครงการ | วีเอช 500 เครื่องเจาะแผงแน่นความเร็วสูง |
| ความสามารถในการตัด | ความสูงลําคอ 400 มิลลิเมตร ความลึกลําคอ 580 มิลลิเมตร |
| ความเร็วของเข็มขัดเลื่อย | 500~2000m/min (การควบคุมความเร็วในการแปลงความถี่) |
| รายละเอียดของสายไหม | ความกว้าง 34 X ความหนา 1.1 X5560 ความยาว (มม) |
| วิธีกระชับเข็มขัดเลื่อย | เครื่องยืดอัตโนมัติแบบไฮดรอลิก |
| วิธีการนําเข็มขัดเลื่อย | การปรับปักม้วน, ถุงรองเหล็กวอล์ฟกรัมต์ |
| รายละเอียดของพูลี่เจาะ | กว้าง 630, 7075T651, แอนอดิสแข็ง |
| รายละเอียดของบานเลื่อย | Q235 การปั่นกลุ่มแผ่นเหล็ก การบํารุงความเครียด การแปรรูปแม่นยํา น้ําหนักประมาณ 2 ตัน |
|
เครื่องยนต์บันด์เจาะ |
11KW TECO |
| มอเตอร์ไฮดรอลิก | 0.75 KW (ไต้หวัน) |
| วิธีการปรับปรุงความเย็นด้วยสายไหม | ระบบเย็นหมอกน้ํามันแรงกดอากาศเกือบแห้ง |
| ความจุของน้ํามันไฮดรอลิก | 50L (สถานีไฮดรอลิกอิสระ) |
| ความต้องการพลังงาน | 380V X 3 โฟส X 50Hz |
| กล่องกระจาย | กล่องกระจายอิสระ (IP55) ตั้งอยู่ข้างเครื่อง |
| กล่องปฏิบัติการ | การออกแบบและด้านหน้าของเครื่อง, ใช้ปุ่มและปุ่มควบคุมความเร็ว |
| ความตั้งของเจาะ |
≤0.5mm |
| ความแม่นยํา ความเรียบ |
≤0.5mm |
คําอธิบายของส่วนหลักของเครื่องเจาะแผ่นตั้ง VH500
เครื่องเจาะสายส่วนใหญ่ประกอบด้วยกรอบเจาะ, ล้อเจาะ, ส่วนการส่ง, กลุ่มล้อนําเข็มขัดเจาะ, เครื่องขนขยะ, ระบบไฮดรอลิกและระบบควบคุมไฟฟ้า.
ส่วนของล้อเลื่อยทําจากแผ่นอลูมิเนียมยืด 7075T6 แรง anodized หลังจากการแปรรูปมันถูกแก้ไขโดยความสมดุลแบบไดนามิกและสามารถทนความเร็วสูงและแรงดึงสูง.
ส่วนการขนส่งถูกขับเคลื่อนโดยมอเตอร์แปลงความถี่ TECO เพื่อขับเคลื่อนพูลีที่ใช้ในการหมุน, โดยขับเคลื่อนสายไหมให้วิ่งด้วยความเร็วสูงความเร็วของเข็มขัดเลื่อยถูกปรับโดยเครื่องแปลงความถี่เพื่อควบคุมหมุนออกของมอเตอร์และถูกแสดงด้วยเครื่องวัดดิจิตอล
หมุนล้อเข็มขัดเลื่อยและหมุนส่วนสําคัญทั้งหมดถูกทําจากสินค้า NSK
สวิตช์การเคลื่อนไหวใช้ในการตรวจจับว่าความตึงเครียดผิดปกติหรือไม่ และเครื่องจะหยุดโดยอัตโนมัติถ้าความผิดปกติผิดปกติ.ล้อปาสิฟใช้เบรกไฟฟ้าแม่เหล็กเมื่อเกิดความผิดปกติความดันคงที่ทํางานบนแผ่นเบรคเพื่อควบคุมการหมุนของล้อเลื่อย
ส่วนไฮดรอลิกใช้สถานีปั๊มอิสระและควบคุมโดยวาล์วโซเลนอยด์กลางยกเว้นส่วนที่ต้องเชื่อมต่อด้วยเชือก, พวกเขาทั้งหมดถูกเชื่อมต่อด้วยท่อเหล็กเพื่อลดความสูญเสียความดันได้อย่างมีประสิทธิภาพ
อุปกรณ์การส่งของเครื่องเจาะถูกสมดุลและถูกแก้ไขอย่างแม่นยํา เพื่อลดความสั่นสะเทือนให้น้อยที่สุดและรับประกันว่าเข็มขัดเจาะไม่ง่ายที่จะแตก
ส่วนนําของสายสายเจาะใช้ม้วน clamping, หนึ่งชุดที่ด้านบนและอื่น ๆ, รอลเลอร์ถูกทําจากเหล็กสแตนเลสและมีความแม่นยําบดหลังจากการรักษา nitriding ด้านบน,ด้วยความแม่นยําสูงและความทนทานการสวมใส่ที่ดี.
รอลเลอร์ขับเคลื่อนของคอนเวียร์ขยะถูกออกแบบด้วยแกนแข็ง เพื่อไม่ให้เกิดการแตกระหว่างการใช้งานปกติหมุนม้วนใช้หมุนปิดสองด้านเพื่อป้องกันการเข้าของชิปอลูมิเนียมและเพิ่มอายุการใช้งาน.
บริการไฮเนด้า
สําหรับผลิตภัณฑ์ที่ผลิตโดยอุปกรณ์สัญญา Hantian จะร่วมมือกับลูกค้าในการระบุและทดสอบคุณภาพของอุปกรณ์ในช่วงการรับรองอุปกรณ์
ก่อตั้งคลังสินค้าอะไหล่
การนําเข้าบริการในโรงงาน
บริการเยี่ยมชมแบบฟรีเป็นประจํา
โครงการครบถ้วน (กระบวนการ, การบริหาร, การบํารุงรักษา, การฝึกอบรม, การผลิต)
สร้างระบบบํารุงรักษา 3 ระดับ
บริการปรับปรุงโปรแกรมฟรี
ข้อเสนอแผนก่อสร้างเบื้องต้น
ได้รับสิทธิบัตรจํานวนหนึ่ง
