รายละเอียดสินค้า:
การชำระเงิน:
|
| ความเร็วสายพานเลื่อย: | 500~2000m/min (การควบคุมความเร็วในการแปลงความถี่) | ความสามารถในการเลื่อย: | ความสูงของคอ: 400 มม. ความลึกของคอ: 580 มม |
|---|---|---|---|
| มอเตอร์ไฮดรอลิก: | 0.75 กิโลวัตต์ (ไต้หวัน) | มอเตอร์วงเลื่อย: | 11KW TECO |
| วิธีการปรับความตึงสายพานเลื่อย: | ระบบปรับความตึงอัตโนมัติแบบไฮดรอลิค | เห็นแนวตั้ง: | ≤0.5มม. |
| เน้น: | เครื่องตัดเชือกแบบ CNC สูงด้วยการลดความเย็นของหมอกน้ํามัน,เครื่องเลื่อยตั้งความเร็วสูง,ระบบเจาะอากาศความดันแบบเกือบแห้ง |
||
เครื่องเลื่อยสายพาน VH500 เครื่องเลื่อยสายพานแนวตั้งความเร็วสูง เครื่องเลื่อยสายพานแนวตั้ง
ภาพรวมอุปกรณ์
รุ่น: เครื่องเลื่อยสายพานแนวตั้งความเร็วสูง VH500
▲ VH ย่อมาจากเครื่องเลื่อยสายพานแนวตั้งของบริษัท Heineda
▲ 500 หมายถึงความสามารถในการเลื่อยของเครื่องเลื่อย
ความสูงเลื่อยสูงสุด Φ400มม.
ความกว้างเลื่อยสูงสุด 500 มม.
ความลึกของคอเลื่อยสูงสุดคือ 580 มม.
หากมีการเพิ่มแคลมป์ภายในขอบเขตของโต๊ะทำงาน ก็สามารถดำเนินการตัดแนวทแยงได้

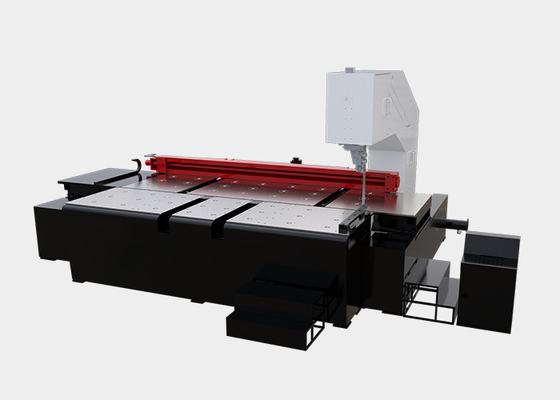

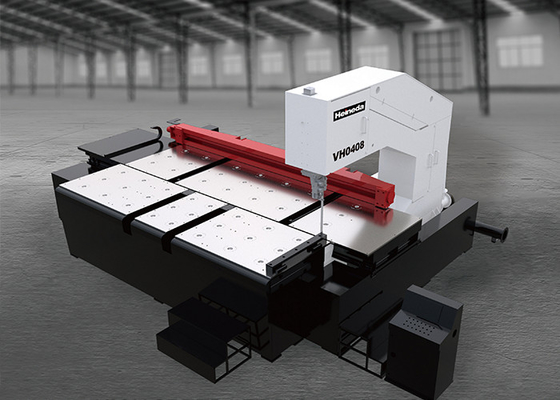

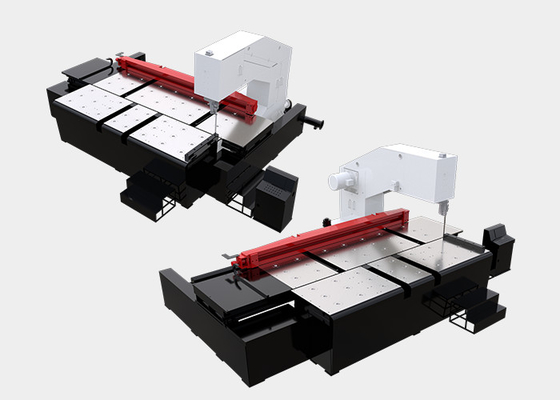

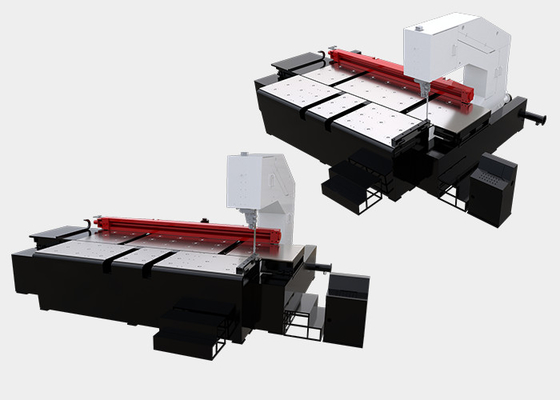

การเรนเดอร์อุปกรณ์
พารามิเตอร์ทางเทคนิคหลัก
| ชื่อโครงการ | เครื่องเลื่อยสายพานแนวตั้งความเร็วสูง VH500 |
| ความสามารถในการเลื่อย | ความสูงของลำคอ: 400 มม. ความลึกของลำคอ: 580 มม |
| ความเร็วของสายพานเลื่อย | 500~2000ม./นาที (การควบคุมความเร็วในการแปลงความถี่) |
| ข้อมูลจำเพาะของวงเลื่อย | กว้าง 34 X หนา 1.1 X5560 ยาว (มม.) |
| วิธีการปรับความตึงสายพานเลื่อย | การปรับแรงตึงอัตโนมัติแบบไฮดรอลิก |
| เลื่อยสายพานไกด์ | การหนีบลูกกลิ้งแบบปรับได้ รองรับเหล็กทังสเตนด้านหลัง |
| ข้อมูลจำเพาะของรอกเลื่อย | เส้นผ่านศูนย์กลาง 630, 7075T651, ชุบอะโนไดซ์แบบแข็ง |
| ข้อมูลจำเพาะของคันชักเลื่อย | การเชื่อมกลุ่มแผ่นเหล็ก Q235, การบรรเทาความเครียด, การใช้เครื่องจักรที่มีความแม่นยำ, น้ำหนักประมาณ 2 ตัน |
|
เลื่อยวงมอเตอร์ |
11KW เทโก้ |
| มอเตอร์ไฮดรอลิก | 0.75 กิโลวัตต์ (ไต้หวัน) |
| วิธีการระบายความร้อนของสายพานเลื่อย | ระบบระบายความร้อนด้วยละอองน้ำมันแรงดันอากาศกึ่งแห้ง |
| ความจุน้ำมันไฮดรอลิก | 50L (สถานีไฮดรอลิกอิสระ) |
| ข้อกำหนดด้านพลังงาน | 380V x 3 เฟส x 50Hz |
| กล่องกระจาย | กล่องกระจายสัญญาณอิสระ (IP55) อยู่ที่ด้านข้างตัวเครื่อง |
| กล่องปฏิบัติการ | ดีไซน์และด้านหน้าตัวเครื่องสั่งงานด้วยปุ่มและปุ่มควบคุมความเร็ว |
| เห็นแนวตั้ง |
≤0.5มม |
| ความเรียบที่แม่นยำ |
≤0.5มม |
องค์ประกอบและลักษณะของอุปกรณ์
เลื่อยสายพานส่วนใหญ่ประกอบด้วยโครงเลื่อย ฐาน ล้อเลื่อย ชิ้นส่วนส่งกำลัง กลุ่มล้อนำสายพานเลื่อย สายพานลำเลียงของเสีย ระบบไฮดรอลิก และระบบควบคุมไฟฟ้า
คำอธิบายของส่วนประกอบหลักของเลื่อยสายพานแนวตั้ง VH500
เลื่อยสายพานส่วนใหญ่ประกอบด้วยโครงเลื่อย ล้อเลื่อย ชิ้นส่วนส่งกำลัง กลุ่มล้อนำสายพานเลื่อย สายพานลำเลียงขยะ ระบบไฮดรอลิก และระบบควบคุมไฟฟ้า
ส่วนล้อเลื่อยทำจากแผ่นอะลูมิเนียมยืดได้ 7075T6 ชุบอะโนไดซ์แบบแข็ง หลังจากการประมวลผล จะได้รับการแก้ไขด้วยความสมดุลแบบไดนามิก มีประสิทธิภาพดี มีคุณสมบัติทางกลสูง และสามารถทนต่อความเร็วสูงและแรงดึงสูงได้
ส่วนการส่งกำลังขับเคลื่อนด้วยมอเตอร์แปลงความถี่ TECO เพื่อขับเคลื่อนรอกแบบแอคทีฟให้หมุน จึงขับเคลื่อนสายพานเลื่อยให้ทำงานด้วยความเร็วสูง ความเร็วของสายพานเลื่อยจะถูกปรับโดยตัวแปลงความถี่เพื่อควบคุมรอบเอาท์พุตของมอเตอร์ และแสดงด้วยมิเตอร์ดิจิตอล
ตลับลูกปืนชุดล้อสายพานเลื่อยและตลับลูกปืนชิ้นส่วนสำคัญล้วนผลิตจากผลิตภัณฑ์ NSK
สวิตช์เคลื่อนที่ใช้เพื่อตรวจจับว่าแรงดึงผิดปกติหรือไม่ และเครื่องจะหยุดโดยอัตโนมัติหากความผิดปกตินั้นผิดปกติ ล้อแบบพาสซีฟใช้เบรกแม่เหล็กไฟฟ้า เมื่อเกิดความผิดปกติ แรงดันคงที่จะกระทำต่อจานเบรกเพื่อควบคุมการหมุนของล้อเลื่อย
ชิ้นส่วนไฮดรอลิกใช้สถานีปั๊มอิสระและควบคุมโดยโซลินอยด์วาล์วแบบรวมศูนย์ โซลินอยด์วาล์วทั้งหมดทำจากผลิตภัณฑ์ของไต้หวัน ยกเว้นชิ้นส่วนที่ต้องต่อด้วยสายยางทั้งหมดจะต่อด้วยท่อเหล็กเพื่อลดการสูญเสียแรงดันอย่างมีประสิทธิภาพ
กลไกการส่งกำลังของเครื่องเลื่อยได้รับการปรับสมดุลและแก้ไขอย่างแม่นยำเพื่อลดการสั่นสะเทือน และทำให้มั่นใจว่าสายพานเลื่อยไม่แตกหักง่าย
ส่วนนำของวงเลื่อยใช้ลูกกลิ้งจับยึด ชุดหนึ่งที่ด้านบนและอีกชุด ลูกกลิ้งทำจากเหล็กโลหะผสม และมีการกราวด์ที่แม่นยำหลังการบำบัดไนไตรด์ที่พื้นผิว ด้วยความแม่นยำสูงและทนต่อการสึกหรอได้ดี
ลูกกลิ้งขับของสายพานลำเลียงเสียได้รับการออกแบบด้วยเพลาที่มั่นคงเพื่อให้แน่ใจว่าไม่แตกหักระหว่างการใช้งานปกติ แบริ่งลูกกลิ้งใช้แบริ่งแบบปิดผนึกสองด้านเพื่อหลีกเลี่ยงการเข้าของชิปอลูมิเนียมและปรับปรุงอายุการใช้งาน
ไฮเนดา เซอร์วิส
สำหรับผลิตภัณฑ์ที่ผลิตโดยอุปกรณ์ตามสัญญา Hantian จะร่วมมือกับลูกค้าเพื่อระบุและทดสอบคุณภาพของอุปกรณ์ในช่วงระยะเวลารับอุปกรณ์
การจัดตั้งคลังสินค้าชิ้นส่วน
การแนะนำบริการภายในโรงงาน
บริการกลับเยี่ยมชมฟรีเป็นประจำ
โครงการครบวงจรที่สมบูรณ์ (กระบวนการ การจัดการ การบำรุงรักษา การฝึกอบรม การผลิต)
สร้างระบบการบำรุงรักษาสามระดับ
บริการอัพเกรดซอฟต์แวร์ฟรี
เสนอแผนการก่อสร้างเบื้องต้น
ได้รับใบรับรองสิทธิบัตรจำนวนหนึ่ง
