รายละเอียดสินค้า:
การชำระเงิน:
|
| แบรนด์เครื่องจักร: | ไฮเนด้า | ความสามารถในการตัด: | 400มม |
|---|---|---|---|
| ความสามารถในการเลื่อย: | กว้าง 400 มม. สูง 400 มม | ความแม่นยำ: | ±0.1 มม |
| ความเข้ากันได้ของวัสดุ: | เหมาะสำหรับตัดเหล็ก อลูมิเนียม และโลหะอื่นๆ |

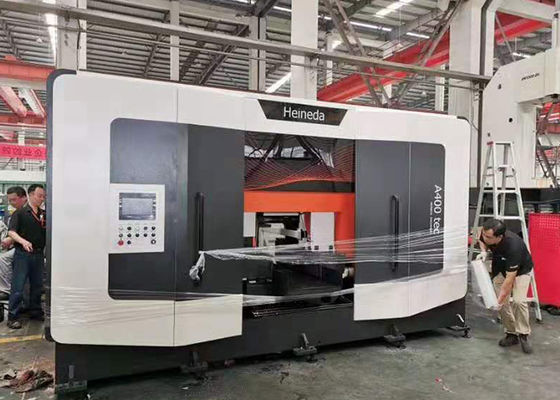

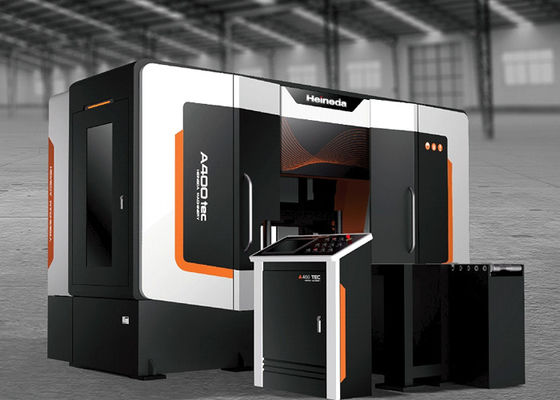

A-400tec คือ เครื่องตัดเชือกแนวราบความเร็วสูงแบบอัตโนมัติเต็ม โดยถูกออกแบบมาโดยเฉพาะสําหรับการตัดเชือกอัลลูมิเนียมและโลหะประเภทอื่นๆ ที่ไม่ใช่โลหะเหล็ก (bars)มันเหมาะสําหรับการแปรรูปวัสดุปริมาณสูงในอุปกรณ์อากาศ, อุตสาหกรรมรถยนต์, โมลด์, และอุตสาหกรรม extrusion
รูปแบบนี้มีฟังก์ชันการให้อาหารอัตโนมัติ การตั้งค่าความยาว และการตัดเจาะ เพื่อให้เกิดผลการตัดเจาะที่มั่นคงและเร็วในสภาพแวดล้อมการผลิตต่อเนื่องทําให้มันเหมาะสําหรับบริษัทที่มีการผลิตขนาดใหญ่.
|
ประเภท
|
ปริมาตร
|
ข้อมูลเทคนิค
|
|
รายละเอียดของวัสดุ
|
ประเภทสกัด
|
อลูมิเนียมและเหล็กสลัดอลูมิเนียม (1XXX7XXX)
|
|
รายละเอียดสินค้า
|
กว้างแท่ง
|
Φ80 Φ430 มม.
|
|
ความยาวของสินค้า
|
ความยาวของสินค้า
|
5 มิลลิเมตร 700 มิลลิเมตร
|
|
ข้อมูลการทํางาน
|
ความสามารถในการตัด
|
430 มม.
|
|
|
ความเร็วของคอนเวียร์
|
500-2500 m/min
|
|
|
การลดอัตราอาหาร
|
ขนาดความหนา
|
|
|
ความแม่นยําของความยาว
|
± 0.3 มม.
|
ขนาดของอุปกรณ์และผลลัพธ์
หน่วยหลักการเจาะ: ความยาวส่วนใหญ่ประมาณ 4.5m, ความกว้างประมาณ 2.5m (ขึ้นอยู่กับการออกแบบรากฐาน)
พื้นที่ติดตั้ง: ควรจัดไว้พื้นที่ในการใช้งานและการบํารุงรักษา ≥ 1.0m ใกล้อุปกรณ์เพื่อตรวจสอบ, ทําความสะอาด และการผ่านอย่างปลอดภัย
ขนาดข้างบนเป็นเพียงสําหรับการประเมินพื้นที่โรงงาน; ขนาดการติดตั้งสุดท้ายจะพัฒนาขึ้นจากแผนผังพื้นฐานที่ยืนยันโดยทั้งสองฝ่าย
|
รายการ
|
คําอธิบาย
|
|
เครื่องตัดหลัก
|
ความสามารถในการตัด 400 มิลลิเมตร, การให้อาหารอัตโนมัติ, ขนาดคงที่, และระบบการตัดบูรณาการ
|
|
ระบบไฮดรอลิก
|
สถานีไฮดรอลิกที่อิสระให้พลังงานกับกลไกเข็มขัดและองค์ประกอบไฮดรอลิก
|
|
ระบบปรับความเย็นและปรับน้ํามันเข็มขัด
|
ใช้ระบบทําความเย็นด้วยอากาศแห้ง เพื่อทําความเย็นและหล่อลื่นพื้นที่สัมผัสของเข็มขัด
|
|
ระบบควบคุมไฟฟ้าและอัตโนมัติ
|
ประกอบด้วย PLC, กองควบคุม, และอินเตอร์เฟซมนุษย์-เครื่องสําหรับควบคุมอุปกรณ์และแสดงสถานะ
|
|
ระบบเก็บชิป
|
ใช้ระบบเก็บลมเพื่อเก็บชิปโลหะที่เกิดระหว่างกระบวนการตัด
|
ขั้นตอนการทํางานคือดังนี้
- ขั้นตอนการให้อาหาร: วัสดุแพร่ถูกนําเข้าในพื้นที่ขนส่งม้วนอาหารด้วยมือ อุปกรณ์ clamping ด้านอัตโนมัติ clamps วัสดุและผลักดันมันไปยังตัดเลื่อย
- การเจาะหัว: ความยาวของหัวถูกวัดและเจาะด้วยมือ หลังจากเจาะหัวถูกถอนออก และการเจาะผลิตภัณฑ์เสร็จจะเริ่มต้นโดยอัตโนมัติ
- ขั้นตอนการตั้งตําแหน่ง: กลไกการกําหนดความยาวผลักชิ้นงานไปยังตําแหน่งความยาวที่กําหนดไว้ และระบบเซอร์โว ทําการตั้งตําแหน่งอย่างแม่นยํา
- ขั้นตอนการกด: อุปกรณ์กดก่อนและหลังการกรองทํางานพร้อมกันเพื่อกดชิ้นงานอย่างมั่นคง
- ขั้นตอนการเจาะ: กรอบเจาะลดลงที่ความเร็วการใส่ที่กําหนดไว้, และเจาะแผ่นทํางานที่ความเร็วสูงเพื่อให้สําเร็จการตัด
- ขั้นตอนการลดลง: เครื่องกั้นก่อนการเจาะลดลงเล็กน้อย กรอบเจาะเคลื่อนย้ายขึ้นเพื่อกลับไปยังตําแหน่งเดิม และระบบการเย็นสายเจาะกระจายหมอกอย่างต่อเนื่องเพื่อเย็นวัสดุ
- ขั้นตอนการปล่อย: ผลิตภัณฑ์เสร็จและขยะถูกจัดการด้วยมือสําหรับการปฏิบัติงานต่อไป
- ขั้นตอนของวงจร: ระบบกําหนดจํานวนการตัดและความยาวของวัสดุที่เหลือโดยอัตโนมัติ และต่อไปสู่วงจรต่อไป
ผลิตภัณฑ์เสร็จทํางานอย่างต่อเนื่องและอัตโนมัติระหว่างกระบวนการเจาะ โดยไม่ต้องการการลงมือ
ทําไมต้องเลือกเรา
การนําเสนอสินค้า
การบริการทางเทคนิคและการรับประกัน
- ผู้ขายให้การสนับสนุนทางเทคนิคตลอดชีวิตสําหรับอุปกรณ์ที่ได้รับสัญญา
- ระยะเวลาการรับประกันสินค้าคือ 12 เดือน นับจากวันที่รับและจัดส่ง
- ระหว่างระยะเวลาการรับประกัน หากพบปัญหาคุณภาพใด ๆ (ระยะเวลาเฉพาะเจรจาสําหรับภูมิภาคนอกประเทศจีนทวีปใหญ่จําเป็นต้องเจรจา): ตอบภายใน 24 ชั่วโมงการส่งบุคลากรในสถานที่ภายใน 48 ชั่วโมง; บริการ
พนักงานจะไม่ออกจากสถานที่ จนกว่าความผิดพลาดจะแก้ไข; ความผิดพลาดของอุปกรณ์จะแก้ไขภายใน 7 วันหลังจากการมาถึง
- นอกระยะเวลาการรับประกัน ผู้ขายให้อะไหล่และการสนับสนุนทางเทคนิคในระยะยาว และจําหน่ายอะไหล่ที่ใช้ได้ในราคาต้นทุน
