รายละเอียดสินค้า:
การชำระเงิน:
|
| มอเตอร์อินเวอร์เตอร์แบบเดิน: | 1.5KW | มอเตอร์ให้อาหารอัตโนมัติ: | ไฟฟ้ากระแสสลับ 3 กิโลวัตต์ |
|---|---|---|---|
| แรงดันไฟฟ้า: | 380V/50Hz | เส้นผ่านศูนย์กลางใบเลื่อย: | Ø460มม |
| ความเร็วเลื่อยหลัก: | 4000รอบ/นาที | ข้อดี: | การให้อาหารอัตโนมัติ, การวางตำแหน่งอัตโนมัติ |
| เน้น: | เครื่องเลื่อย CNC ความแม่นยำสูง,เครื่องเลื่อย CNC แผ่นอลูมิเนียม,เครื่องเลื่อยวงเดือน CNC ความแม่นยำสูง |
||

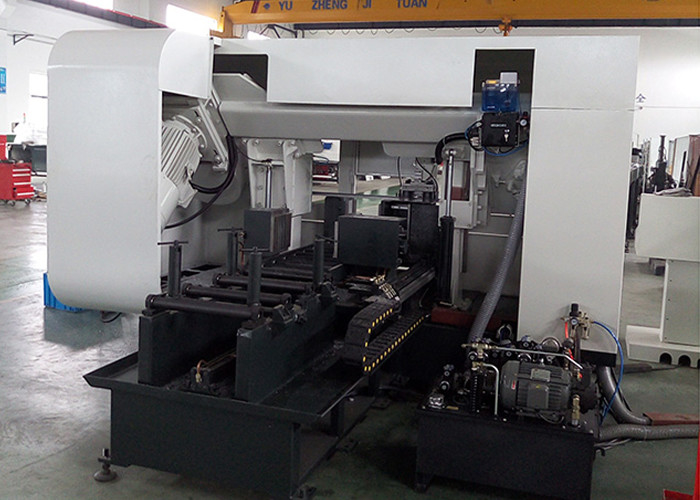

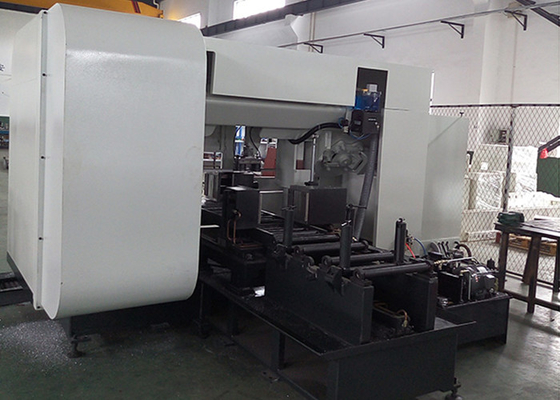

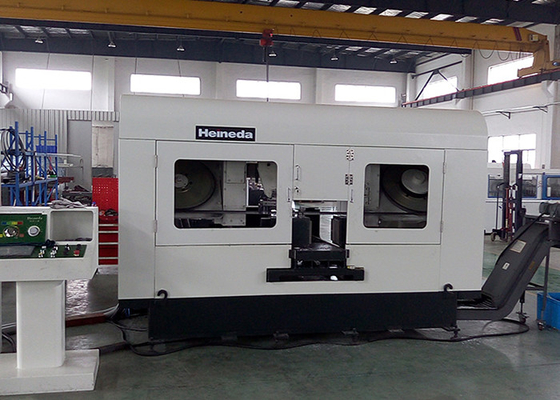

เครื่องเลื่อยแผ่นอลูมิเนียม CNC ความแม่นยำสูง HL-12BNC
เครื่องเลื่อยแผ่นอลูมิเนียมตัดความแม่นยำสูง HL-12BNC
คำอธิบาย
เครื่องตัดแผ่นอลูมิเนียม, ระบบแกน, เครื่องตัดอัตโนมัติ CNC, สามารถรับรู้การตัดและตัดอัตโนมัติ, สามารถปรับแต่งตามความต้องการที่ซับซ้อน
รุ่น : HL-12BNC เครื่องเลื่อยแผ่นอลูมิเนียมคอมพิวเตอร์
▲ HL เป็นตัวแทนของรุ่นเครื่องเลื่อยแผ่นอลูมิเนียมของ Heineda
▲ 12 หมายถึงขนาดของเครื่องเลื่อยแผ่นอะลูมิเนียม 12 เลื่อยได้ 3800 มม.
▲ BNC เป็นตัวแทนของเครื่องเลื่อยแผ่นอลูมิเนียมสำหรับรุ่นอัตโนมัติเต็มรูปแบบ
ข้อกำหนดทางเทคนิคและพารามิเตอร์
| แบบอย่าง | HL-12BNC | |
| ความยาวตัด | 3800มม | |
| ความสามารถในการเลื่อย | ความกว้างของการครอบตัด | 3800มม |
| ความสูงของการตัดสูงสุด | 120มม | |
| ความสูงของใบเลื่อยสูงสุด | 125มม | |
| มอเตอร์เลื่อยหลัก | 15กิโลวัตต์ | |
| แถบ | เส้นผ่านศูนย์กลางใบเลื่อย | Ø460มม |
| เส้นผ่านศูนย์กลางของเพลาเลื่อยหลัก | Ø 38 มม | |
| ความเร็วเลื่อยหลัก | 4000รอบ/นาที | |
| เลื่อย | มอเตอร์อินเวอร์เตอร์แบบเดิน | 1.5กิโลวัตต์ |
| ความเร็วขั้นสูง | เร็ว 9 ม./นาที | |
| ความเร็วด้านหลัง | เร็ว 17 ม./นาที | |
| มอเตอร์ให้อาหารอัตโนมัติ | ไฟฟ้ากระแสสลับ 3KW | |
| ความกดอากาศ | ≥5.0กก./ซม2 | |
| ห้องทำงานจากความสูงจากพื้น | 1130 มม | |
| รูปร่างเครื่องมือกล (ยาว × กว้าง × สูง) | 7100 × 7700 × 1980 | |
| แรงดันไฟฟ้า | 380V/50Hz | |
ลักษณะทางกล
▲ หน้าจอการทำงานแบบสัมผัส:
1. สัมผัสหน้าจอการทำงานขนาด 10 นิ้ว
2. อีกทางหนึ่งคือสามารถตั้งโต๊ะทำงานได้หลายชุดซึ่งสะดวกต่อการขนย้าย
3. ฟังก์ชั่นการป้อนข้อมูลคำแนะนำ
4. ฟังก์ชั่นตรวจจับข้อผิดพลาดด้วยตนเอง
▲ ที่นั่งคลิปงาน:
1. ราวกั้นเตียงสองด้านของแคลมป์งานประกอบด้วยคานเหล็กเชื่อม และเฟืองและตัวขับแพชุบด้วยเฟืองและตัวขับแถวฟันขณะชุบรางฮาร์ดโครมและอีกด้านหนึ่ง และแม่เหล็ก ไม้บรรทัดถึงระดับที่แม่นยำในอัตราส่วนสองเท่าด้วยการลดลงและความแม่นยำของเซอร์โวมอเตอร์ 2 กิโลวัตต์ต่อวันและการวางตำแหน่งไดรฟ์ที่รวดเร็ว ความเร็วสูงสุดถึง 6 เมตรต่อนาที
▲ โครงสร้างลำแสงแรงดัน:
1. ใช้โครงสร้างลำแสงแรงดันรวม แถบเกียร์ และการจับคู่กระบอกสูบ ขับลำแสงกลิ้งอย่างสม่ำเสมอ และแรงดันจะกระจายอย่างสม่ำเสมอทั้งสองด้านของเส้นกึ่งกลางตัด และแถบจะติดตั้งที่ด้านล่างของลำแสงแรงดันเพื่อหลีกเลี่ยง กด กด พื้นผิวของงานที่เสียหาย มั่นใจในคุณภาพการตัดที่แม่นยำ
▲ เลื่อย:
1. ใช้รางเลื่อนเชิงเส้นขนานบนและล่าง ลดการประสานกันของเลื่อยเลื่อยอย่างมีประสิทธิภาพ เพิ่มความนุ่มนวลของการเคลื่อนไหวขนาดใหญ่ และลดการสั่นไหวของการเคลื่อนไหวอย่างมีประสิทธิภาพเพื่อให้ได้เส้นตัดที่แม่นยำที่สุด
2. มอเตอร์เลื่อยหลัก 20HP (15 กิโลวัตต์) สกู๊ตเตอร์ยักษ์ใช้มอเตอร์ความถี่แปรผัน 2HP (1.5 กิโลวัตต์) พร้อมตัวลดความเร็วและไดรฟ์แถวฟันเกียร์ที่มีความแม่นยำ เลื่อยหลักพร้อมกระบอกน้ำมัน เลื่อยจึงมีพลังมากขึ้น หลีกเลี่ยงการขับโซ่แบบดั้งเดิม เลื่อยรถบรรทุก การบีบ ฯลฯ สร้างขึ้น
3. การเลื่อยตำแหน่งการตัดสามารถเริ่มการครอบตัดได้จากการตั้งค่าการแก้ไขความกว้างของโปรแกรม
4. มีการวางข้อต่อถังสี่เหลี่ยมไว้ใต้เลื่อย และมีฟิล์มสองด้านปิดทับกัน ยืดออกจนสุดการตัด เพื่อให้แน่ใจว่าถังเก็บฝุ่นมีผลในการเก็บฝุ่นสูงสุด
5. จังหวะการเลื่อยตัดได้สูงสุด 6 เมตรต่อนาที และด้านหลังถึง 7 เมตรต่อนาที และปุ่มควบคุมไม่ได้ปรับความสูงของงาน และสามารถเปลี่ยนความเร็วในการตัดได้ในขณะตัดผู้ใช้สามารถปรับความต้องการให้แตกต่างจากธรรมชาติของตนเองได้
▲ ตารางหลัก:
แผ่นงานหลักยังเป็นตารางลอยถังลมทองแดงถูกกำจัดบนแผงคอลลอยด์ชุบโครเมียมเมื่อความทนทานเพิ่มขึ้นประสิทธิภาพในการทำงานของคนงานก็ดีขึ้นเช่นกัน
▲ กรงเล็บกากบาท:
1. จำนวนของการกำหนดค่ามาตรฐานคลิปงาน: 12 คลิปสนับสนุน
2. กระดาษติดแต่ละชิ้นจะติดตั้งกระบอกสูบด้วยวิธีคันโยก และเมื่อดึงวัตถุที่ใช้งานแล้ว จะสามารถมั่นใจได้ว่าวัสดุของชิ้นงานจะยึดแผ่นกระดาษไว้
▲ กันฝุ่น
ชิ้นส่วนป้องกันฝุ่นแบบแบ่งส่วนใช้แผ่นพลาสติกใสที่สามารถยับยั้งการปล่อยฝุ่นได้อย่างมีประสิทธิภาพและสามารถป้องกันความปลอดภัยได้
▲ การกำหนดค่ากล่องควบคุมอิเล็กทรอนิกส์:
1. ซื้อชิ้นส่วนอิเล็กทรอนิกส์ทั้งหมดในไต้หวัน
2. เซอร์โวมอเตอร์และไดรฟ์เซอร์โวเป็นของ Panasonic ของญี่ปุ่น
3. อินเวอร์เตอร์คือ Waritatten ภาษาอังกฤษของไต้หวัน
4. ชิ้นส่วนอิเล็กทรอนิกส์ไม่จำเป็นต้องมีระบบระบายความร้อนเลย สำหรับชิ้นส่วนอิเล็กทรอนิกส์ยอดนิยมสามารถหาซื้อเปลี่ยนได้ตามท้องตลาดโดยไม่ต้องกังวลเรื่องฝุ่นละออง ตราบใดที่ทำความสะอาดอย่างสม่ำเสมอ
▲ แหล่งจ่ายไฟ:
1. แหล่งจ่ายไฟเป็นแหล่งจ่ายไฟ 3 เฟสสำหรับอุตสาหกรรม แรงดัน 380V / 50Hz
▲ การจ่ายแรงดันอากาศ:
1.ใช้แรงดันลม 5~6 กก./ซม
▲ ฝุ่น:
1. ซัพพลายเออร์จัดเตรียมระบบควบคู่กับมีดโกนและติดตั้งพร้อมกันกับเครื่องเลื่อยเพื่อให้แน่ใจว่าชิป
2. ▲ อุปกรณ์มาตรฐาน:
1. ใบเลื่อยบัดกรี: ใบเลื่อยคาร์ไบด์ (แผ่นอะลูมิเนียมพิเศษ)
2. คลิปการทำงาน: 12.
3. วัตถุดิบลอยน้ำ: 1520 มม. x 500 มม. x 3
4. กล่องเครื่องมือประกอบด้วยเครื่องมือ 1 กลุ่ม
5. มอเตอร์เลื่อยหลักถูกจัดเรียงไว้ในเครื่อง
พวกอะไหล่
| หมายเลขซีเรียล | ชื่อ | ข้อมูลจำเพาะ | จำนวนชิ้น | บันทึก |
| 1 | ประแจหกเหลี่ยม (ด้านใน) | 1 ชุด | ||
| 2 | ไขควง (คำ + กากบาท) | 1 ชุด | ||
| 3 | เปิดประแจ | 17-19 19-22 | 2 | |
| 4 | ประแจเลื่อน | 250 มม | 1 | |
| 5 | สกรูดินและแผ่นรอง | 1 ชุด | ||
| 6 | ฟิวส์ | 10 | ||
| 7 | เนย | 1 | ||
| 8 | สายวัด | 5 ม | 1 | |
| 9 | ปืนเนย | 100cc | 1 | |
| 10 | คู่มือการใช้งาน | 1 | ||
| 11 | ใบเลื่อย | 460*38*4.0*60T | 1 |
ครอบครองพื้น
HL-12BNC รายการการสูญเสียและวัสดุสิ้นเปลืองเชิงกลบางส่วน
| หมายเลขซีเรียล | ชื่อผลิตภัณฑ์ | ข้อมูลจำเพาะ/รุ่น | ต้นทาง | หน่วย | ปริมาณ | บันทึก | |||||
| 1 | หลายลิ่ม | PL1574 | ผลิตในประเทศ | 根 | 1 | ||||||
| 2 | เบนาร์ | IA-19 (ลูกเหล็กสแตนเลส) | ผลิตในประเทศ | 个 | 192 | ||||||
| 3 | ใบเลื่อย | Ø460 * Ø38.0 * 4.0, 60 ฟัน | ผลิตในประเทศ | 片 | 1 | ||||||
| 4 | กระบอกสูบหลบหนี | ดู่63*50 | นำเข้า | 只 | 12 | ||||||
| 5 | กระบอกกันฝุ่น | SDA32*75 | นำเข้า | 只 | 2 | ||||||
| 6 | กระบอกสูบกดฝากระโปรง | ดู80*150 | นำเข้า | 只 | 2 | ||||||
| 7 | กระบอกสูบเสริม | Jg63*10 | นำเข้า | 只 | 24 | ||||||
| 8 | แบริ่งแกน | 6209zz | นำเข้า | 只 | 3 | ||||||
| 9 | ป้อนลูกปืนล้อเดิน | 62/22 | นำเข้า | 只 | 3 | ||||||
| 10 | ป้อนลูกปืนล้อไกด์ด้านข้าง | 6002 | นำเข้า | 只 | 3 | ||||||
| 11 | น้ำมันไฮดรอลิก | 46 # น้ำมันไฮดรอลิกต้านการกัด | ผลิตในประเทศ | แอล | 40 | ||||||
| 12 | น้ำยาหล่อเย็น | น้ำมันหล่อลื่นไมโคร | นำเข้า | แกลลอน | 1 | ||||||
HL-12BNC ส่วนที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ของรายการการสูญเสียและวัสดุสิ้นเปลืองที่ง่ายดาย
| หมายเลขซีเรียล | ชื่อ | หน่วย | ปริมาณ | แบบอย่าง | ยี่ห้อ | ||||||||
| 1 | อินเวอร์เตอร์ | พีซีเอส | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | เครื่องตรวจจับการเคลื่อนไหว | พีซีเอส | 1 | CD33-250N(P)-422 | ออปเท็กซ์ | ||||||||
| 3 | หม้อแปลงควบคุม | พีซีเอส | 1 | NSK-1.0 AC380/220/3P/8.0KVA | ชิน | ||||||||
| 4 | แหล่งจ่ายไฟสลับ | พีซีเอส | 1 | S-200-24 8.3A | เหมิงเหว่ย | ||||||||
| 5 | แหล่งจ่ายไฟสลับ | พีซีเอส | 1 | สพ-15-5 3A | เหมิงเหว่ย | ||||||||
| 6 | ฟิวส์ | พีซีเอส | 1 | ฟิวส์-6A | กล่องฟิวส์ | ||||||||
| 7 | ซ็อกเก็ตรีเลย์ระดับกลาง | พีซีเอส | 15 | RXZE1M2C | ชไนเดอร์ | ||||||||
| 8 | รีเลย์ระดับกลาง | พีซีเอส | 15 | RXM2CB2BD | ชไนเดอร์ | ||||||||
| 9 | โอเวอร์โหลดรีเลย์ร้อน | พีซีเอส | 1 | LRD07C 1.6~2.5A | ชไนเดอร์ | ||||||||
| 10 | โอเวอร์โหลดรีเลย์ร้อน | พีซีเอส | 1 | LRD12C 5.5~8A | ชไนเดอร์ | ||||||||
| 11 | คอนแทคแม่เหล็กไฟฟ้า | พีซีเอส | 1 | LC1D40M7C AC220V | ชไนเดอร์ | ||||||||
| 12 | คอนแทคแม่เหล็กไฟฟ้า | พีซีเอส | 1 | LC1D18M7C AC220V | ชไนเดอร์ | ||||||||
| 13 | คอนแทคแม่เหล็กไฟฟ้า | พีซีเอส | 2 | LC1D09M7C AV220V | ชไนเดอร์ | ||||||||
| 14 | เบรกเกอร์ไฟฟ้า | พีซีเอส | 1 | EZD100E3100N | ชไนเดอร์ | ||||||||
| 15 | พร็อกซิมิตีสวิตช์ | พีซีเอส | 12 | PM12-04N | ฟทค | ||||||||
| 16 | ล็อคสวิตช์ไฟ | พีซีเอส | 1 | XB-BG21C | ชไนเดอร์ | ||||||||
| 17 | ไฟแสดงสถานะ | พีซีเอส | 1 | XB2 BVM1C AC220V | ชไนเดอร์ | ||||||||
| 18 | ปุ่มวิ่งพร้อมไฟ | พีซีเอส | 1 | XB2 BW33B1C (สีเขียว) DC24V | ชไนเดอร์ | ||||||||
| 19 | ปุ่มแบนสีเหลือง | พีซีเอส | 1 | XB2-BA51C (1NO) | ชไนเดอร์ | ||||||||
| 20 | ปุ่มฉุกเฉิน | พีซีเอส | 2 | XB2BS542C (1NC) | ชไนเดอร์ | ||||||||
| 21 | โพเทนชิโอมิเตอร์วัดความเร็วเลื่อย | พีซีเอส | 1 | เม็กซิกัน0 | B0โกน | ||||||||
| 22 | ความมันวาวละลาย | พีซีเอส | 2 | SZL-803/150 | แกน | ||||||||
ทำไมถึงเลือกพวกเรา?
เราเป็นผู้ผลิตเครื่องจักรมืออาชีพ เราจะจัดหาเครื่องจักรที่มีคุณภาพ เราให้การสนับสนุนด้านเทคนิคและการฝึกอบรมการปฏิบัติงาน
เรามีระบบบริการหลังการขายครบวงจรในขั้นตอนการใช้เครื่องจักร
