รายละเอียดสินค้า:
การชำระเงิน:
|
| ความชื้นสัมพัทธ์: | <67% | การจราจรทางอากาศ≧ 3 ลบ.ม. / ชม: | ≥ 3 ลบ.ม. / ชม |
|---|---|---|---|
| ใช้ความลาดชัน: | ≤0.5° | ดัชนีเสียงรบกวน: | ≤ 85dB |
| ความหนาของการตัด mm: | ≤ 2 | ความขรุขระของผิวเลื่อย μm: | ≤ 50 |
| ย่อหน้าการทำงานความสูงของพื้นดิน: | 770มม | เลื่อยวงเดือน m2: | 50-150 |
| เน้น: | เครื่องเจาะ CNC แบบกลม,เครื่องเจาะขวางสแตนเลสอลูมิเนียม,เครื่องเจาะเข็มขัดแนวราบ |
||

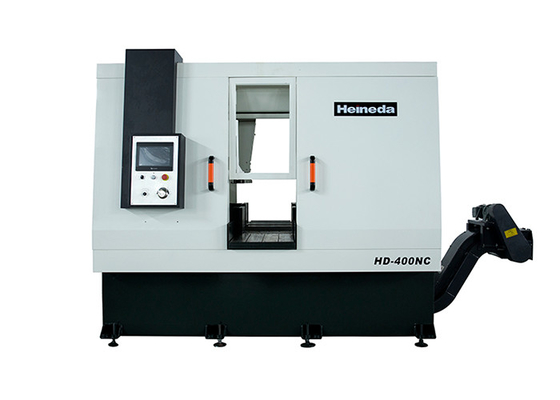

HD-400NC อลูมิเนียมเหล็กสแตนเลสกลมบาร์สูง - ความเร็วเครื่องตัดไม้แนวราบ
การป้องกันความปลอดภัย
การตรวจจับขีดจํากัดการเคลื่อนไหวของกระบอกความตึงเครียดถูกใช้สําหรับการแตกของเข็มขัด การลดความเร็วในการแปลงความถี่ทันที, การล้มเหลวของพลังงาน,การเปิดและปิดปก และระบบ ปฏิบัติการเตือนการแสดงความผิดปกติ.
คุณลักษณะการทํางานของเครื่องมือ
1. เครื่องนี้สามารถเห็นหลากหลายอัลลูมิเนียมอัลลูมิเนียมและสับสนธิอัลลูมิเนียมบาร์กลม. มันมีข้อดีของความเร็วสูง, ประสิทธิภาพสูงและความแม่นยําการตัดชิ้นงานสูง
2มันมีข้อดีที่ชัดเจน เช่น การทํางานและการบํารุงรักษาที่สะดวกสบาย, ผลงานที่น่าเชื่อถือ, ประหยัดพลังงานและการประหยัดวัสดุ,และถูกใช้อย่างแพร่หลายในอุตสาหกรรมการผลิตและบํารุงรักษาเครื่องจักร.
3โครงสร้างคอลัมน์สองเพื่อให้แน่ใจว่าการนําความแม่นยํา การเจาะที่มั่นคงและน่าเชื่อถือ
4. ช่องคานถูกกั้นด้วยไฮดรอลิก ซึ่งสะดวกสําหรับการกั้นวัสดุ เหมาะสําหรับการตัดวัสดุหม้อ
5กลไกการส่งของเครื่องเจาะเบนด์ถูกสมดุลและถูกแก้ไขอย่างแม่นยําเพื่อลดการสั่นสะเทือนเพื่อให้แน่ใจว่าสายเจาะเบนด์ไม่ได้ง่ายที่จะแตกและดึงฟัน
1.1 ชื่ออุปกรณ์
HD-400NC กลมสตาร์ด ความเร็วสูง
1.2 การใช้เครื่องมือ
ส่วนใหญ่ใช้ในการปลูกอัลลูมิเนียมและเหล็กผสมอลูมิเนียม
1.3 ผลิตภัณฑ์การเจาะชนิดและรายละเอียด
●ประเภทสแตนเลส: สแตนเลสอลูมิเนียม 1 × × -7 × × ×
1.4 ลักษณะหลักของหน่วยตัด
การใช้วัสดุที่น้อยกว่า / ประสิทธิภาพการเจาะสูง / ค่าใช้จ่ายในการดําเนินงานต่ํา / การคุ้มครองความปลอดภัยระดับเต็ม / ประหยัดพลังงาน
1.5 ความต้องการและการบริโภคสื่อพลังงาน
● สภาพสื่อพลังงาน
พลังงาน: พลังงาน AC สามเฟส
ความกระชับกําลัง: AC380V ± 10%
ความถี่: 50Hz ± 2%
● อากาศกด: อากาศกดอุตสาหกรรมทั่วไป
ความดันอากาศ: 0.4 MPa ~ 0.6 MPa (อุปกรณ์ส่วนตัวจุดเข้าแหล่งอากาศมีกรองควบคุมความดัน)
การจราจรทางอากาศ: ≥ 3 m3/ h
คุณภาพอากาศ: การกรองและการแห้ง
● ความต้องการของสิ่งแวดล้อมในการใช้งานอุปกรณ์
อุณหภูมิบริเวณสูงสุด: 45 ° C
อุณหภูมิบริเวณโดยรอบขั้นต่ํา: -10 °C
ความชื้นสัมพันธ์: < 67%
● การบริโภคพลังงานและสื่อ (การบริโภคพลังงานและสื่อระหว่างการทํางานปกติของอุปกรณ์แสดงในตาราง 2-1)
ตาราง 2-1 การใช้พลังงานและสื่อที่คํานวณโดยทฤษฎี
| เลขลําดับ | คําอธิบายโครงการ | หน่วย | การใช้ | การใช้ | หมายเหตุ |
| 1 | พลังงานไฟฟ้า | KWH | 40 | พลังงานไฟฟ้า | AC 380V 50Hz |
| 2 | อากาศดัน | M3 / h | 3 | เครื่องเลื่อยด้วยการเย็นแบบมุมและการตัดอะลูมิเนียม | อากาศกดกดทั่วไป |
| 3 | น้ํามันเย็น | ML / H | 40 | การเย็นเทปเจาะ | น้ํามันทําความเย็นจากน้ํามันแคคิวลูบ |
มาตรฐานการดําเนินงานของอุปกรณ์
การตัดโลหะเงื่อนไขทางเทคนิคทั่วไป GB / T 9061-2006
เงื่อนไขทางเทคนิคทั่วไปสําหรับการปั่นตัดโลหะ JB / T 9873-1999
ระเบียงเจาะเทปแนวราบ ส่วน 2 ปารามิเตอร์ JBT4318.2-2002
การทดสอบความแม่นยําส่วนที่ 3 JBT4318.3-2002
รางเทปแนบแนวราบ ส่วนที่ 4 เงื่อนไขทางเทคนิค JBT4318.4-2002
เงื่อนไขทางเทคนิคทั่วไปสําหรับระบบไฮดรอลิกตัดโลหะ JB / T10051-1999
เครื่องจักรกลและอุปกรณ์ไฟฟ้าอุตสาหกรรม ส่วนแรกของเงื่อนไขทางเทคนิคทั่วไป GB / T 52261
การป้องกันความปลอดภัยของเครื่องจักร GB 16454
ระบบไฟฟ้า GB 52261
อุปกรณ์ ส่วนประกอบทั้งหมดและเครื่องมือต่าง ๆ ของเครื่องมือต่าง ๆ เป็นหน่วยทั้งหมด (Si) หน่วย; ส่วนประกอบหลักของอุปกรณ์ประกอบด้วยอุปกรณ์กล ไฟฟ้า และอิเล็กทรอนิกส์เป็นการรับประกันความปลอดภัยที่น่าเชื่อถือ เพื่อป้องกันความเสียหายจากความผิดพลาดหรืออุบัติเหตุโดยอุบัติเหตุ.
องค์ประกอบของอุปกรณ์และอธิบายลักษณะ
การตัดโลหะเงื่อนไขทางเทคนิคทั่วไป GB / T 9061-2006
เงื่อนไขทางเทคนิคทั่วไปสําหรับการปั่นตัดโลหะ JB / T 9873-1999
ระเบียงเจาะเทปแนวราบ ส่วน 2 ปารามิเตอร์ JBT4318.2-2002
การทดสอบความแม่นยําส่วนที่ 3 JBT4318.3-2002
รางเทปแนบแนวราบ ส่วนที่ 4 เงื่อนไขทางเทคนิค JBT4318.4-2002
เงื่อนไขทางเทคนิคทั่วไปสําหรับระบบไฮดรอลิกตัดโลหะ JB / T10051-1999
เครื่องจักรกลและอุปกรณ์ไฟฟ้าอุตสาหกรรม ส่วนแรกของเงื่อนไขทางเทคนิคทั่วไป GB / T 52261
การป้องกันความปลอดภัยของเครื่องจักร GB 16454
ระบบไฟฟ้า GB 52261
อุปกรณ์ ส่วนประกอบทั้งหมดและเครื่องมือต่าง ๆ ของเครื่องมือต่าง ๆ เป็นหน่วยทั้งหมด (Si) หน่วย; ส่วนประกอบหลักของอุปกรณ์ประกอบด้วยอุปกรณ์กล ไฟฟ้า และอิเล็กทรอนิกส์เป็นการรับประกันความปลอดภัยที่น่าเชื่อถือ เพื่อป้องกันความเสียหายจากความผิดพลาดหรืออุบัติเหตุโดยอุบัติเหตุ.
องค์ประกอบของอุปกรณ์และอธิบายลักษณะ
รูปแบบการประกอบของอุปกรณ์:
อุปกรณ์ประกอบด้วยเครื่องเจาะเทปเจาะ, ระบบไฮดรอลิก, อุปกรณ์ปรับน้ํามันเครื่องเจาะเทปเจาะเย็น, อุปกรณ์ส่งชิป, ปรางความปลอดภัย, ระบบควบคุมไฟฟ้าและระบบอัตโนมัติ,และอื่น ๆ เช่นเดียวกัน.
3.1 เครื่องเจาะเจาะ
● เครื่องเลื่อยเข็มขัดประกอบด้วยฐาน, เครื่องเลื่อย, วงล้อเลื่อย, ส่วนส่งส่ง, ระบบอาหาร, ส่วนเตียง, กลไกยืดเทียมเทป, แขนและกลไกล้อนําทางซ้ายและขวา
● ฐานและส่วนการตัด: ดาบถูกผสมและรักษาด้วยแผ่นเหล็ก และได้รับการรักษากลับสู่ไฟ การบําบัดพื้นผิวด้วยการบดทราย การแปรรูปแม่นยํา การออกแบบโครงสร้างที่ดีหน้าตาสวยงาม;
● ช่อง ล้อ ไม้ ตัด: มัน ผลิต จาก แผ่น อลูมิเนียม แข็ง ที่ นําเข้า (7075-T61) และ มี การ จัด และ ขอบ ล้อ ผ่าน ถุง ยาง ผง ผง. มัน สามารถ ลด เสียง การ ใช้ งาน ได้;วงล้อเลื่อยทํางานด้วยการแก้ไขสมดุลอย่างเรียบร้อยหมุนได้เรียบร้อยและใช้งานได้นาน
● ส่วนการส่ง: ขับเคลื่อนโดย Datong variable motor โดยโครงสร้างพูลีสมอง, พลังงานถูกส่งไปยังพูลีที่ใช้งาน, และเข็มขัดเจาะทํางานความเร็วสูงประสิทธิภาพการส่งไฟฟ้าสูงและมั่นคง. ความเร็ว 500-2000m / นาที, ระยะความเร็วใหญ่, และสามารถปรับปรุงให้กับการตัดเจาะของประเภทต่าง ๆ ของสับสนธิอลูมิเนียม;
● ระบบอาหาร: ระบบอาหารถูกขับเคลื่อนโดยความดันไฮดรอลิก และความเร็วอาหารคือ 0-2 m / นาที, การควบคุมความเร็วอย่างไม่ขั้น
● การยกสายไหม: ใช้คอลัมน์มุมสองและโครงสร้างสไลด์เชิงเส้นเป็นวงโคจรการยก, การนําทางสองสายบนด้านขับเคลื่อนเทปเลื่อย, และด้านการขัดสายไหมยึดนําทางสายเดียว.สไลด์เส้นตรงคือ HGW45 / HGW35.
● ส่วนเตียง: โต๊ะเตียงประกอบด้วย HT300 นอกจากจะให้การสนับสนุนที่เพียงพอสําหรับวัสดุเจาะยังมีชุดของ clamps ไฮดรอลิกสําหรับชุดของตําแหน่งคงที่โดยการกําหนดการกระแทกของวัสดุการเจาะ เพื่อให้แน่ใจว่าการเจาะมีความมั่นคง.
●กลไกการขยายความเข้มข้นของเจาะ:กลไกการขยายความเข้มข้นของเจาะถูกขับเคลื่อนโดยการขับเคลื่อนทางไฮดรอลิก โดยใช้เครื่องวัดแรงดันเชื่อมต่อไฟฟ้าเพื่อแสดงค่าความเข้มข้นและมีการป้องกันแบนด์ที่แตก
● อุปกรณ์นําสายไหม: ใช้กลุ่มทางเบาะทางเบาะทางซ้ายและขวา แต่ละกลุ่มของล้อนําติด 4 ล้อนําทางปรับได้ วัสดุล้อทําจากเหล็กสแตนเลสโครงสร้าง (15CrMo)การลดความร้อนแบบคาร์บูรีส์บนผิว, ความแข็งแรง 50-55 hrc, เป็นทนทานการใช้งานที่ดี, และส่วนแผ่นได้รับการรักษาด้วยการบด, รับประกันความแม่นยําของแนวทาง นอกจากนี้, มีวงแหวนเหล็กตองเฟรมในสายหลัง,ที่สามารถให้การสนับสนุนที่เพียงพอกับเทปเจาะในระหว่างการเจาะ, และสามารถลดประสิทธิภาพของการสั่นของเทปเจาะ. หน่วยนําถูกติดตั้งบนแขนคงและแขนเคลื่อนที่, ออกแบบเพื่อปรับโครงสร้าง,ติดตั้งบนสไลเดอร์, เพื่อให้ 2 คอลัมน์เชื่อมต่อกันใต้ฐานและแขนกองทัพคงที่รูปแบบที่มั่นคงโครงสร้างกรอบเพื่อให้การสนับสนุนที่เพียงพอเพื่อให้แน่ใจว่าการเจาะเป็นบ่อย ๆ ลดลงและสามารถลดการสั่น.
● ระบบอาหารอัตโนมัติเต็ม: เครื่องเจาะรูปแบบอัตโนมัติเต็มที่มีเตียงอาหาร, กับ 1 กลุ่มของ clamps ไฮดรอลิกบนเตียงอาหาร, หลังจากการให้อาหาร, วัสดุ clamping pad,โดยกระบอกไฮดรอลิกขับเคลื่อน clamp การให้อาหารบนสายการทํางาน Feed และสามารถให้อาหารหลายครั้งข้อดีคือการติดตั้งแบบอัตโนมัติโดยเต็มที่ ไม่ต้องควบคุม ไม่จําเป็นต้องมีการลงมือ ความแม่นยําของความบกพร่อง ± 1 มิลลิเมตร
3.2 ระบบไฮดรอลิก
● วัตถุการบํารุงรักษา: ผังเลื่อยถูกกระชับ, การเลื่อยเข้า, การจับ, กลไกอาหารอัตโนมัติ.
● ลักษณะหลัก ๆ:
สถานีปั๊มอิสระ การควบคุมซอลีนอยด์วาล์วกลาง
นอกจากการเชื่อมต่อเชือกแล้ว ยังเชื่อมต่อท่อเหล็ก และการสูญเสียความดันจะลดลงได้อย่างมีประสิทธิภาพ
● ปริมาตรทางเทคนิคหลัก:
ความดันระบบ 7MPa
ความดันการทํางาน 5-6MPa
สื่อการทํางาน ISO46 น้ํามันไฮดรอลิกต้านมิล
อุณหภูมิการทํางาน 10 ° C -55 ° C
ระบบเย็น เครื่องเย็นลม
เสียง ≤ 80dB
3.3 อุปกรณ์ปรับน้ํามันปรับความเย็นด้วยเทปเจาะ
● การใช้อุปกรณ์ทําความเย็นแบบก๊าซ
● ปั๊ม ปั๊ม อากาศ ปั๊ม ปั๊ม ปั๊ม ปั๊ม ปั๊ม ปั๊ม ปั๊ม ปั๊ม ปั๊ม ปั๊ม
● หลังจากที่อุปกรณ์ถูกขับเคลื่อนโดยอากาศกด, หลังจากผสมอากาศและน้ํามันเย็น, การฉีดส่วนปัดฟันของเข็มขัดปัด, ทําให้พื้นผิวของพื้นผิวเพื่อผลิตหนังน้ํามัน,การกระจายความร้อนที่เกิดจากการตัดอย่างรวดเร็ว, ทําให้การประกันประสิทธิภาพสูงและพื้นที่ความแม่นยําสูง.
2 คุณลักษณะ: การพ่นแบบเรียบร้อย, ผลการเย็นที่ดี, ปรับปรุงผลงานเจาะ
ปรับปรุงอายุการใช้งานของใบเลื่อย
ปรับปรุงความเรียบเนียนของพื้นที่ตัด
ลดการสกัดของระบบชิป
น้ํามันเย็นเป็นสารสกัดจากพืช ไม่เป็นพิษและไม่อันตราย
3.4 อุปกรณ์ส่งชิป
● ภาย ใน เครื่อง ตัด ไม้ ใช้ เครื่อง เลื่อน ที่ จะ รับ อลูมิเนียม และ เลื่อน ออก ไป ใน ลิฟท์
● พื้นที่ การ ตัด มี การ นํา และ ป้องกัน จาก โลหะ และ อลูมิเนียม ที่ ตัด จาก โลหะ
3.5 การป้องกันความปลอดภัย
● การป้องกันอย่างครบถ้วน ป้องกันการปนเปื้อนของหุ้มอัลลูมิเนียมและน้ํามันหมอก
● มีประตูการบํารุงรักษา ก่อนและหลังของโล่ ซึ่งสะดวกสําหรับการบํารุงรักษาและเปลี่ยนเข็มขัดเลื่อยทุกวันประตูเปิดทุก PLC การออกกําลังไฟฟ้าในขณะเดียวกัน, สัญญาณเตือนแสดงออกบนจอสัมผัสและตรงกับสวิทช์ที่เกี่ยวข้อง
3.6 ระบบควบคุมไฟฟ้าและอัตโนมัติ
● กระเป๋าควบคุมไฟฟ้าที่ยืนอยู่บนพื้น มีการแบ่งปันแบบอิสระ และปุ่มยืนยันการหยุดทันที
●พลังงานห้องควบคุม AC: 380V / 50Hz สามเฟส 4 เส้น DC: 24V
● การใช้เครื่องควบคุมโปรแกรม (PLC) เพื่อดําเนินการควบคุมกระบวนการ และการใช้อินเตอร์เฟซมนุษย์โปรแกรม (HMI) สําหรับการใส่ปารามิเตอร์กระบวนการผลิต อินเตอร์เฟสมนุษย์-เครื่องมีการตั้งปารามิเตอร์การแสดงข้อมูล, การป้องกันข้อมูลสําคัญผ่านรหัสผ่าน, ระเบิดความผิดพลาด, การแสดงความผิดพลาด, คุณสมบัติการวินิจฉัยปัญหา
● อุปกรณ์มีฟังก์ชันควบคุมด้วยมือและอัตโนมัติ
● ปุ่ม ดิสก์ การทํางาน ของ อุปกรณ์ ใช้ ปุ่ม ชไนเดอร์ กัน น้ํา กัน ฝุ่น ยกเว้น ที่ มี คําแนะนํา สัญลักษณ์ และ แสดง ใน สี
● พื้นที่การสื่อสารคอมพิวเตอร์
● การ ออกแบบ การ แยก ออก ด้วย กล่อง ปิด ระบบ ไฟฟ้า (กัน น้ํา)
7.5 สภาพแวดล้อมการทํางานของอุปกรณ์: จําเป็นต้องใช้เครื่องมือเพื่อความมั่นคงในระยะยาวในสภาพแวดล้อมการทํางานดังต่อไปนี้
7.5.1 พลังงาน: AC380V ± 10%, 50Hz ± 1 Hz
7.5.2 อุณหภูมิบริเวณ: 5 ~ 40 °C
7.5.3 ความชื้นสัมพันธ์: < 85%
7.5.4 ความดันอากาศกด: 0.5 ~ 0.8 MPa
7.6 ความปลอดภัยของอุปกรณ์
7.17.1 อุปกรณ์ควรมีเครื่องป้องกันความอ้วน, อุปกรณ์ป้องกันส่วนตัว และปุ่มปิดฉุกเฉิน
7.17.2 อุปกรณ์ควรใช้ได้นานกว่า 16 ชั่วโมงโดยไม่เสีย

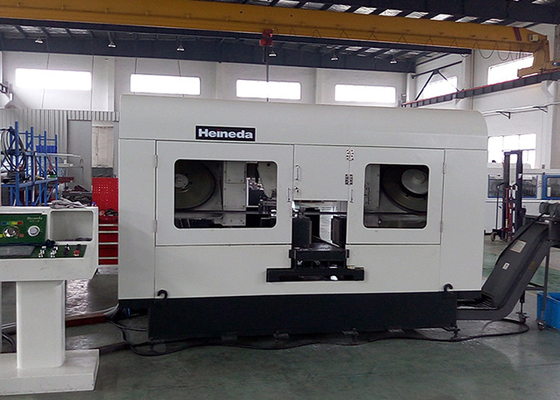

การแสดงสินค้า
รายละเอียดการบรรจุ
ผงใน ผนังพลาสติกข้างนอก กล่องไม้เป็นตัวเลือก
| จํานวน ((ชุด) | 1 - 1 | 2-5 | > 5 |
| เวลา (วัน) | 15 | 30 | ต้องเจรจา |
